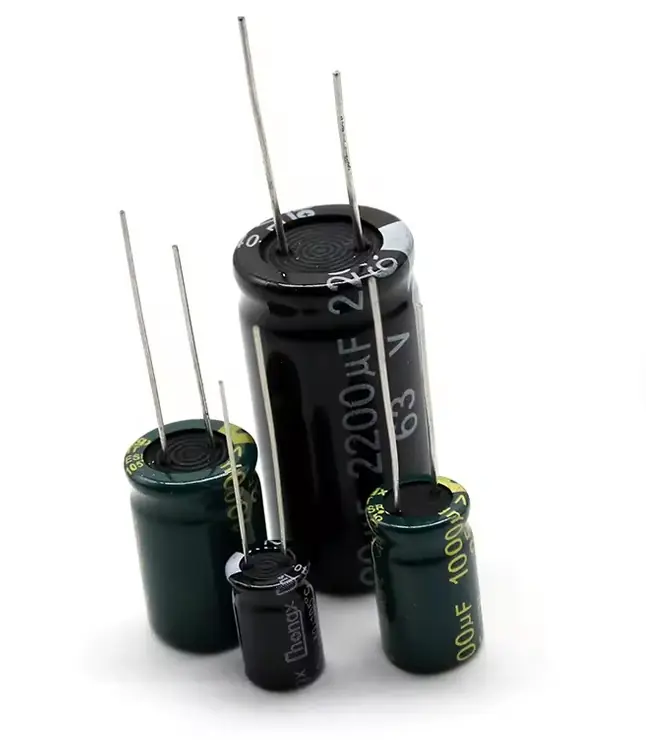

100µF 63V Elektrolitik Kondansatör – Kutuplu

100µF kapasiteye ve 63V gerilim dayanımına sahip kutuplu elektrolitik kondansatördür. Güç kaynağı filtreleme, besleme hattındaki gerilim dalgalanmalarını azaltma, enerji depolama, sinyal kuplajı ve RC zamanlama uygulamalarında kullanılabilir.

Teknik Özellikler

• Kapasite Değeri: 100µF
• Alternatif Gösterim: 0.1mF
• Gerilim Dayanımı: 63V
• Kondansatör Tipi: Elektrolitik kondansatör
• Bağlantı Yapısı: Kutuplu
• Montaj Tipi: Bacaklı

Kondansatörün Artı ve Eksi Bacakları

Uzun bacak genellikle pozitif (+), kısa bacak ise negatif (-) bağlantıyı gösterir. Kondansatör gövdesindeki eksi işaretli şerit de genellikle negatif bacağın bulunduğu tarafı belirtir.

Bacaklar kesilmiş veya uzunlukları değiştirilmiş olabileceği için bağlantı yapılmadan önce gövde üzerindeki kutup işaretleri kontrol edilmelidir. Ters bağlantı kondansatörün ısınmasına, zarar görmesine veya devrenin hatalı çalışmasına neden olabilir.

Bağlantı ve Kullanım

• Pozitif bacak devrenin pozitif tarafına, negatif bacak ise negatif veya şase hattına bağlanmalıdır
• Bağlantı yapılmadan önce gövde üzerindeki negatif kutup işareti kontrol edilmelidir
• Kondansatörün gerilim dayanımı, uçlarında oluşabilecek en yüksek devre geriliminden daha yüksek seçilmelidir
• 63V değeri kapasiteyi değil, kondansatörün izin verilen gerilim sınırını belirtir
• Kondansatörün uçlarında oluşan gerilim 63V değerini aşmamalıdır
• Devre gerilimi 63V seviyesine yakınsa daha yüksek gerilim dayanımına sahip bir kondansatör tercih edilmelidir
• Lehimleme sırasında kondansatör gövdesi uzun süre yüksek sıcaklığa maruz bırakılmamalıdır

Breadboard Üzerinde LED Yakıp Söndürme Devresi

Kondansatörler, dirençlerle birlikte kullanıldığında LED yakıp söndürme ve zamanlama devrelerinin çalışma süresini etkileyebilir. Devredeki diğer bileşenler aynı kaldığında kapasite değeri yükseldikçe kondansatörün dolup boşalma süresi uzar ve LED daha yavaş yanıp sönebilir. Kapasite değeri azaldıkça dolup boşalma süresi kısalır ve LED daha hızlı yanıp sönebilir.

100µF kondansatör, uygun direnç ve devre yapısıyla orta uzunlukta zaman aralıkları oluşturabilir. Gerçek yanıp sönme hızı; direnç değerine, besleme gerilimine ve kullanılan diğer devre elemanlarına göre değişir.

Görsel temsili bir bağlantı örneğidir. Kondansatörün kapasitesi istenen zamanlamaya, gerilim dayanımı ise kondansatör uçlarında oluşabilecek en yüksek gerilime göre seçilmelidir. Kutuplu kondansatörün pozitif ve negatif bacakları doğru yönde bağlanmalıdır.

Kullanım Alanları

• Güç kaynağı filtreleme devreleri
• Besleme hattındaki gerilim dalgalanmalarını azaltma
• Enerji depolama uygulamaları
• Ses ve sinyal kuplaj devreleri
• RC zamanlama devreleri
• LED yakıp söndürme uygulamaları
• Elektronik prototip ve onarım çalışmaları

Ek Bilgiler

• 100µF ve 0.1mF değerleri aynı kapasiteyi ifade eder
• RC devrelerinde zamanlama, direnç ve kondansatör değerlerinin birlikte etkisiyle oluşur
• Kondansatör devreye ters bağlanmamalıdır
• Devre kapatıldıktan sonra kondansatör üzerinde bir süre elektrik yükü kalabilir
• 63V gerilim sınırı aşılmamalıdır
• Fiziksel gövde rengi, ölçüler ve işaretleme biçimi üretim partisine göre değişebilir

Ürün Datasheet

100uF 63V Kondansatör Datasheet

Paket İçeriği

• 1 Adet 100µF 63V Kutuplu Elektrolitik Kondansatör
