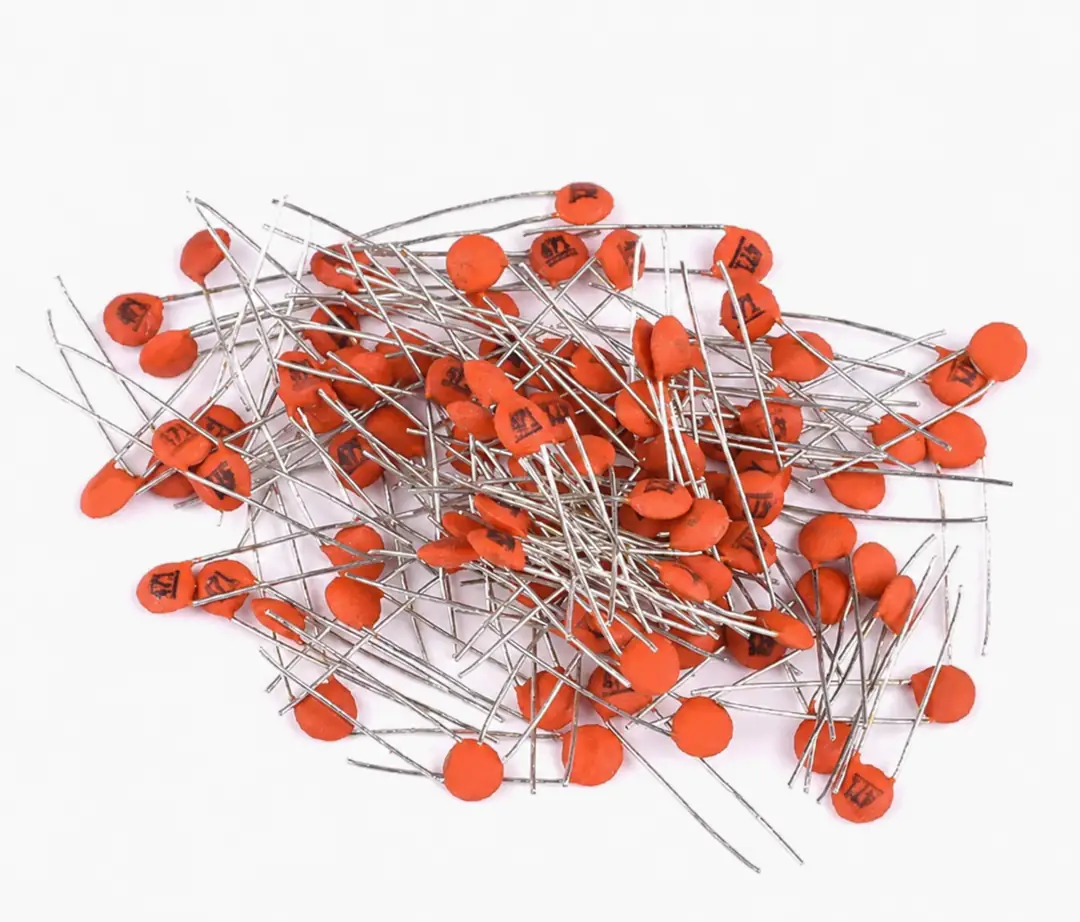

27pF 270 Mercimek Seramik Kondansatör – Kutupsuz

27pF kapasiteye sahip kutupsuz mercimek seramik kondansatördür. Frekans belirleme, osilatör, rezonans, sinyal filtreleme ve düşük kapasitans gerektiren elektronik devrelerde kullanılabilir. 27pF değeri, 0.027nF ve 0.000027µF ile aynı kapasiteyi ifade eder.

Teknik Özellikler

• Kapasite Değeri: 27pF
• Nanofarad Karşılığı: 0.027nF
• Mikrofarad Karşılığı: 0.000027µF
• Üç Haneli Kondansatör Kodu: 270
• Kondansatör Tipi: Mercimek seramik kondansatör
• Bağlantı Yapısı: Kutupsuz
• Montaj Tipi: Bacaklı

Mercimek Kondansatör Kodu Nasıl Okunur?

Mercimek seramik kondansatörlerin üzerinde kapasite değerini belirten üç haneli bir kod bulunabilir. İlk iki rakam kapasitenin temel değerini, üçüncü rakam ise çarpanı belirtir. Hesaplama sonucunda elde edilen değer pikofarad (pF) cinsindendir.

Üç haneli kodlama sisteminde 270 kodunun ilk iki rakamı 27 değerini, üçüncü rakam olan 0 ise değerin 10⁰ ile çarpılacağını belirtir. Bu nedenle sonuna sıfır eklenmez.

• 270 = 27 × 10⁰
• 270 = 27pF
• 27pF = 0.027nF
• 27pF = 0.000027µF

Dolayısıyla üzerinde üç haneli olarak 270 kodu bulunan mercimek seramik kondansatörün kapasite değeri 27pF olarak okunur. Bazı üreticiler düşük kapasiteli kondansatörlerde değeri doğrudan 27 şeklinde de gösterebilir.

Bağlantı ve Kullanım

• Mercimek seramik kondansatör kutupsuzdur
• Pozitif veya negatif bacak ayrımı bulunmaz
• Devreye her iki bağlantı yönünde de takılabilir
• Osilatör ve frekans belirleme devrelerinde kullanılabilir
• Rezonans ve sinyal filtreleme uygulamalarında devre tasarımına göre kullanılabilir
• Kondansatörün gerilim dayanımı, uçlarında oluşabilecek en yüksek devre geriliminden daha yüksek olmalıdır
• Lehimleme sırasında kondansatör gövdesi uzun süre yüksek sıcaklığa maruz bırakılmamalıdır

Kondansatör Kapasitesinin Zamanlamaya Etkisi

Kondansatörler dirençlerle birlikte kullanıldığında devrenin zamanlama süresini etkiler. Devredeki diğer bileşenler aynı kaldığında kapasite değeri yükseldikçe kondansatörün dolup boşalma süresi uzar. Kapasite değeri azaldıkça dolup boşalma süresi kısalır.

27pF oldukça düşük bir kapasite değeridir ve RC devrelerinde çok kısa zaman aralıkları oluşturabilir. Bu nedenle standart bir LED’in gözle görülebilecek kadar yavaş yanıp sönmesini sağlamak için genellikle tek başına uygun değildir. Gerçek çalışma süresi; kondansatör kapasitesine, direnç değerine, besleme gerilimine ve kullanılan diğer devre elemanlarına bağlıdır.

Görsel, kapasite değerinin zamanlamaya etkisini anlatan temsili bir bağlantı örneğidir. 27pF mercimek seramik kondansatör kutupsuz olduğu için devreye her iki yönde de bağlanabilir.

Kullanım Alanları

• Osilatör ve frekans belirleme devreleri
• Rezonans uygulamaları
• RC filtre devreleri
• Sinyal filtreleme uygulamaları
• Yüksek frekanslı sinyal yollarının uygun bölümleri
• Sensör ve kontrol devreleri
• Elektronik prototip ve onarım çalışmaları

Ek Bilgiler

• 27pF, 0.027nF ve 0.000027µF değerleri aynı kapasiteyi ifade eder
• Üç haneli kodlama sisteminde 270 kodu, 27pF kapasiteyi belirtir
• 270 kodu ile 270pF değeri karıştırılmamalıdır; 270pF kondansatörün kodu 271'dir
• Bazı ürünlerin üzerinde kapasite değeri doğrudan 27 olarak yazılabilir
• Kondansatör kutupsuz olduğu için bağlantı yönü bulunmaz
• Kapasite değeri tek başına devrenin filtreleme, rezonans veya zamanlama davranışını belirlemez
• Ürün gövdesindeki ek harf ve rakamlar üreticiye göre farklı özellikleri ifade edebilir
• Gövde rengi, fiziksel ölçüler ve işaretleme biçimi üretim partisine göre değişebilir

Ürün Datasheet

27pF Kondansatör Datasheet

Paket İçeriği

• 1 Adet 27pF Kutupsuz Mercimek Seramik Kondansatör
