1000µF 10V Elektrolitik Kondansatör – Kutuplu

1000µF kapasiteye ve 10V gerilim dayanımına sahip kutuplu elektrolitik kondansatördür. Düşük gerilimli güç kaynaklarında filtreleme, enerji depolama, gerilim dalgalanmalarını azaltma ve devre beslemesini destekleme amacıyla kullanılabilir. 1000µF değeri, 1mF ile aynı kapasiteyi ifade eder.

Teknik Özellikler

• Kapasite Değeri: 1000µF
• Alternatif Gösterim: 1mF
• Gerilim Dayanımı: 10V
• Kondansatör Tipi: Elektrolitik kondansatör
• Bağlantı Yapısı: Kutuplu
• Montaj Tipi: Bacaklı

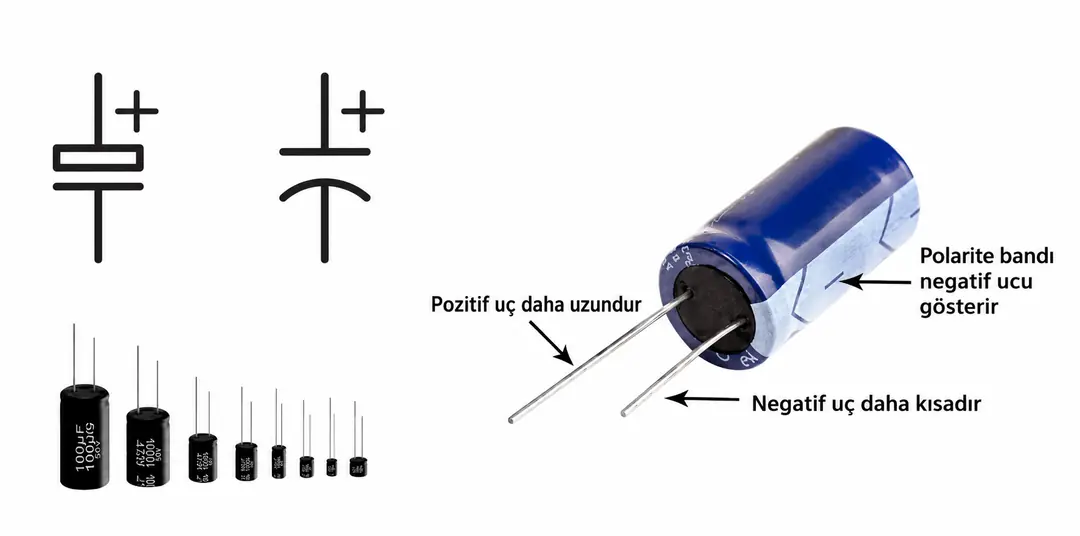

Kondansatörün Artı ve Eksi Bacakları

Kutuplu elektrolitik kondansatörlerde bağlantı yönü önemlidir. Uzun bacak genellikle pozitif (+), kısa bacak ise negatif (-) bağlantıyı gösterir. Kondansatör gövdesindeki eksi işaretli şerit de genellikle negatif bacağın bulunduğu tarafı belirtir.

Bacaklar daha önce kesilmiş veya uzunlukları değiştirilmiş olabileceği için bağlantı yapılmadan önce gövde üzerindeki kutup işaretleri kontrol edilmelidir. Kondansatörün ters bağlanması ısınmaya, devrenin hatalı çalışmasına veya kondansatörün zarar görmesine neden olabilir.

Bağlantı ve Kullanım

• Pozitif bacak devrenin pozitif tarafına, negatif bacak ise negatif veya şase hattına bağlanmalıdır
• Bağlantı öncesinde kondansatör gövdesindeki negatif kutup işareti kontrol edilmelidir
• Kondansatörün gerilim dayanımı, uçlarında oluşabilecek en yüksek devre geriliminden daha yüksek seçilmelidir
• 10V değeri kapasiteyi değil, kondansatörün izin verilen gerilim sınırını belirtir
• Kondansatörün uçlarında oluşan gerilim 10V değerini aşmamalıdır
• Besleme gerilimi 10V seviyesine yakınsa daha yüksek gerilim dayanımına sahip bir kondansatör tercih edilmelidir
• Yüksek kapasiteli kondansatörler devrenin enerjisi kesildikten sonra bir süre elektrik yükü taşıyabilir
• Lehimleme sırasında kondansatör gövdesi uzun süre yüksek sıcaklığa maruz bırakılmamalıdır

Breadboard Üzerinde LED Yakıp Söndürme Devresi

Kondansatörler, dirençlerle birlikte kullanıldığında LED yakıp söndürme ve zamanlama devrelerinin çalışma süresini etkiler. Devredeki diğer bileşenler aynı kaldığında kapasite değeri yükseldikçe kondansatörün dolup boşalma süresi uzar ve LED daha yavaş yanıp sönebilir. Kapasite değeri azaldıkça dolup boşalma süresi kısalır ve LED daha hızlı yanıp sönebilir.

1000µF gibi yüksek kapasiteli kondansatörler, uygun direnç ve devre yapısıyla kullanıldığında daha düşük kapasiteli kondansatörlere göre uzun zaman aralıkları oluşturabilir. Gerçek yanıp sönme hızı; kondansatör kapasitesine, direnç değerine, besleme gerilimine ve kullanılan diğer devre elemanlarına bağlıdır.

Görsel temsili bir bağlantı örneğidir. Kondansatörün kapasitesi istenen zamanlamaya göre, gerilim dayanımı ise kondansatör uçlarında oluşabilecek en yüksek gerilime göre seçilmelidir. Kutuplu kondansatörün pozitif ve negatif bacakları doğru yönde bağlanmalıdır.

Kullanım Alanları

• Düşük gerilimli güç kaynağı devreleri
• Doğrultucu çıkışlarında dalgalanma azaltma
• Besleme hattı filtreleme uygulamaları
• Enerji depolama devreleri
• Gerilim dengeleme uygulamaları
• RC zamanlama ve LED yakıp söndürme devreleri
• Elektronik prototip ve onarım çalışmaları

Ek Bilgiler

• 1000µF ve 1mF değerleri aynı kapasiteyi ifade eder
• RC devrelerinde zamanlama, kullanılan direnç ve kondansatör değerlerinin birlikte etkisiyle oluşur
• Kapasite değeri tek başına devrenin çalışma süresini belirlemez
• 10V gerilim sınırı aşılmamalıdır
• Kondansatör devreye ters bağlanmamalıdır
• Devreden ayrıldıktan sonra kondansatör üzerinde elektrik yükü kalabileceği dikkate alınmalıdır
• Fiziksel gövde rengi, ölçüler ve işaretleme biçimi üretim partisine göre değişebilir

Ürün Datasheet

1000uF 10V Kondansatör Datasheet

Paket İçeriği

• 1 Adet 1000µF 10V Kutuplu Elektrolitik Kondansatör
