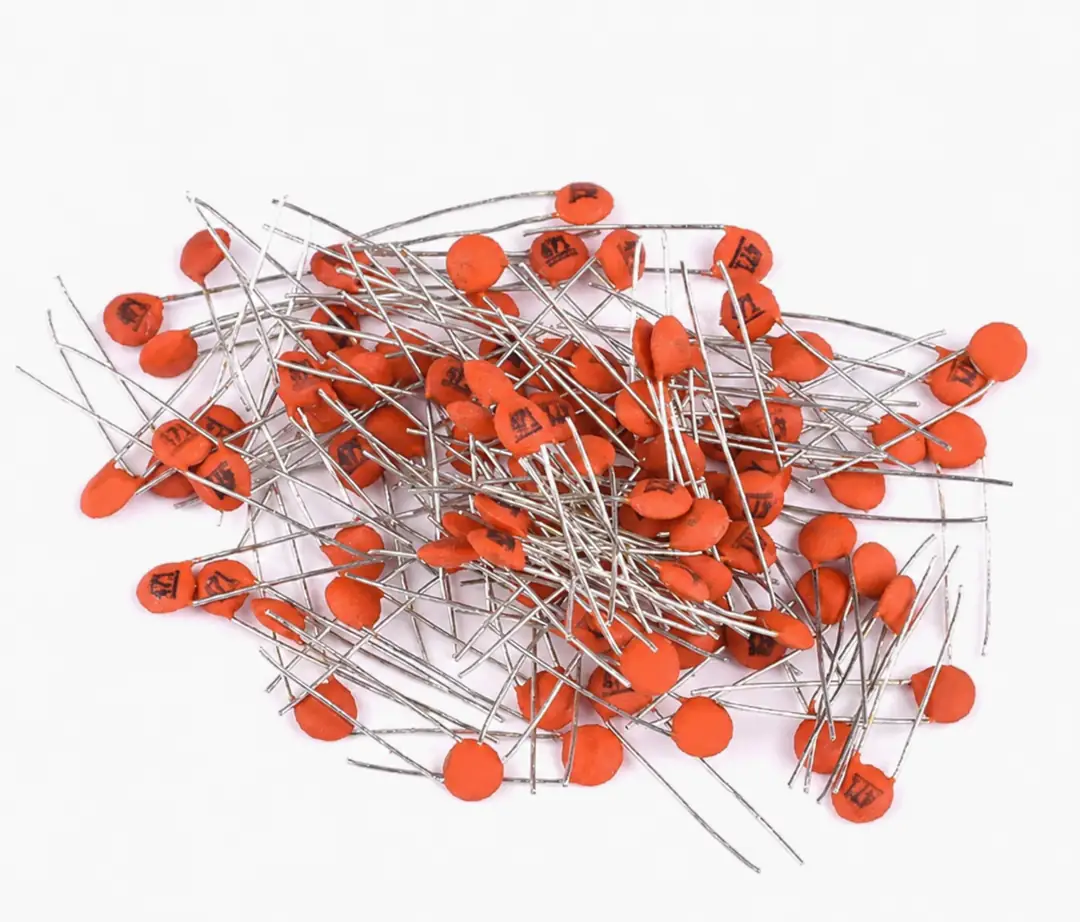

15pF 150 Mercimek Seramik Kondansatör – Kutupsuz

15pF kapasiteye sahip kutupsuz mercimek seramik kondansatördür. Sinyal filtreleme, frekans belirleme, osilatör, rezonans ve düşük kapasitans gerektiren elektronik devrelerde kullanılabilir. 15pF değeri, 0.015nF ve 0.000015µF ile aynı kapasiteyi ifade eder.

Teknik Özellikler

• Kapasite Değeri: 15pF
• Nanofarad Karşılığı: 0.015nF
• Mikrofarad Karşılığı: 0.000015µF
• Üç Haneli Kondansatör Kodu: 150
• Kondansatör Tipi: Mercimek seramik kondansatör
• Bağlantı Yapısı: Kutupsuz
• Montaj Tipi: Bacaklı

Mercimek Kondansatör Kodu Nasıl Okunur?

Mercimek seramik kondansatörlerin üzerinde kapasite değerini belirten üç haneli bir kod bulunabilir. İlk iki rakam kapasitenin temel değerini, üçüncü rakam ise bu değerin sonuna eklenecek sıfır sayısını belirtir. Hesaplama sonucunda elde edilen değer pikofarad (pF) cinsindendir.

Üç haneli kodlama sisteminde 150 kodunun ilk iki rakamı 15 değerini, üçüncü rakam olan 0 ise sonuna sıfır eklenmeyeceğini belirtir.

• 150 = 15 × 10⁰
• 150 = 15pF
• 15pF = 0.015nF
• 15pF = 0.000015µF

Dolayısıyla üzerinde üç haneli olarak 150 kodu bulunan mercimek seramik kondansatörün kapasite değeri 15pF olarak okunur. Bazı üreticiler düşük kapasiteli kondansatörlerin üzerinde değeri doğrudan 15 şeklinde de gösterebilir.

Bağlantı ve Kullanım

• Mercimek seramik kondansatör kutupsuzdur
• Pozitif veya negatif bacak ayrımı bulunmaz
• Devreye her iki bağlantı yönünde de takılabilir
• RC filtre ve frekans belirleme devrelerinde kullanılabilir
• Osilatör ve rezonans devrelerinde devre tasarımına göre kullanılabilir
• Kondansatörün gerilim dayanımı, uçlarında oluşabilecek en yüksek devre geriliminden daha yüksek olmalıdır
• Lehimleme sırasında kondansatör gövdesi uzun süre yüksek sıcaklığa maruz bırakılmamalıdır

Kondansatör Kapasitesinin Zamanlamaya Etkisi

Kondansatörler dirençlerle birlikte kullanıldığında devrenin zamanlama süresini etkiler. Devredeki diğer bileşenler aynı kaldığında kapasite değeri yükseldikçe kondansatörün dolup boşalma süresi uzar. Kapasite değeri azaldıkça dolup boşalma süresi kısalır.

15pF oldukça düşük bir kapasite değeridir ve RC devrelerinde çok kısa zaman aralıkları oluşturabilir. Bu nedenle standart bir LED’in gözle görülebilecek kadar yavaş yanıp sönmesini sağlamak için genellikle tek başına uygun değildir. Gerçek çalışma süresi; kondansatör kapasitesine, direnç değerine, besleme gerilimine ve kullanılan diğer devre elemanlarına bağlıdır.

Görsel, kapasite değerinin zamanlamaya etkisini anlatan temsili bir bağlantı örneğidir. 15pF mercimek seramik kondansatör kutupsuz olduğu için devreye her iki yönde de bağlanabilir.

Kullanım Alanları

• Osilatör ve frekans belirleme devreleri
• Rezonans uygulamaları
• RC filtre devreleri
• Sinyal filtreleme uygulamaları
• Yüksek frekanslı sinyal yollarının uygun bölümleri
• Sensör ve kontrol devreleri
• Elektronik prototip ve onarım çalışmaları

Ek Bilgiler

• 15pF, 0.015nF ve 0.000015µF değerleri aynı kapasiteyi ifade eder
• Üç haneli kodlama sisteminde 150 kodu, 15pF kapasiteyi belirtir
• Bazı ürünlerin üzerinde kapasite değeri doğrudan 15 olarak yazılabilir
• Kondansatör kutupsuz olduğu için bağlantı yönü bulunmaz
• Kapasite değeri tek başına devrenin filtreleme, rezonans veya zamanlama davranışını belirlemez
• Ürün gövdesindeki ek harf ve rakamlar üreticiye göre farklı özellikleri ifade edebilir
• Gövde rengi, fiziksel ölçüler ve işaretleme biçimi üretim partisine göre değişebilir

Ürün Datasheet

15pF Kondansatör Datasheet

Paket İçeriği

• 1 Adet 15pF Kutupsuz Mercimek Seramik Kondansatör
