OV7670 640x480 VGA CMOS Kamera Modülü Arduino PIC STM32 Uyumlu

OV7670 Kamera Modülü; 640x480 piksel VGA çözünürlüğe sahip CMOS görüntü sensörü kullanılarak geliştirilmiş kompakt kamera modülüdür. Arduino, PIC, STM32, ESP32, FPGA ve benzeri mikrodenetleyici tabanlı görüntü işleme projelerinde kullanılabilir.

OV7670 sensörü görüntü verilerini 8-bit paralel veri yolu üzerinden aktarır. Kamera ayarları ise SCCB adı verilen I2C benzeri seri haberleşme arayüzü üzerinden yapılandırılır. Renk algılama, robotik görüntü işleme, hareket algılama, görüntü aktarımı ve eğitim projeleri için uygun bir çözümdür.

Teknik Özellikler

• Sensör Modeli: OV7670
• Sensör Tipi: CMOS Görüntü Sensörü
• Maksimum Çözünürlük: 640x480 Piksel VGA
• Görüntü Veri Çıkışı: 8-Bit Paralel
• Veri Pinleri: D0 - D7
• Kontrol Arayüzü: SCCB
• SCCB Hatları: SIOC ve SIOD
• Senkronizasyon Sinyalleri: VSYNC, HREF ve PCLK
• Harici Saat Girişi: XCLK
• Power Down Kontrolü: PWDN
• Reset Girişi: RESET
• RGB ve YUV Görüntü Formatlarını Destekler
• VGA Çözünürlükte 30 FPS'ye Kadar Çalışma Desteği
• 3.3V Lojik Seviyesi
• Arduino, PIC, STM32, ESP32 ve FPGA Projelerinde Kullanılabilir

Önemli: OV7670 sensörü 3.3V lojik seviyesinde çalışır. Kamera pinlerine doğrudan 5V lojik sinyal uygulanmamalıdır. 5V mikrodenetleyicilerle kullanımda uygun lojik seviye dönüştürme yöntemi tercih edilmelidir.

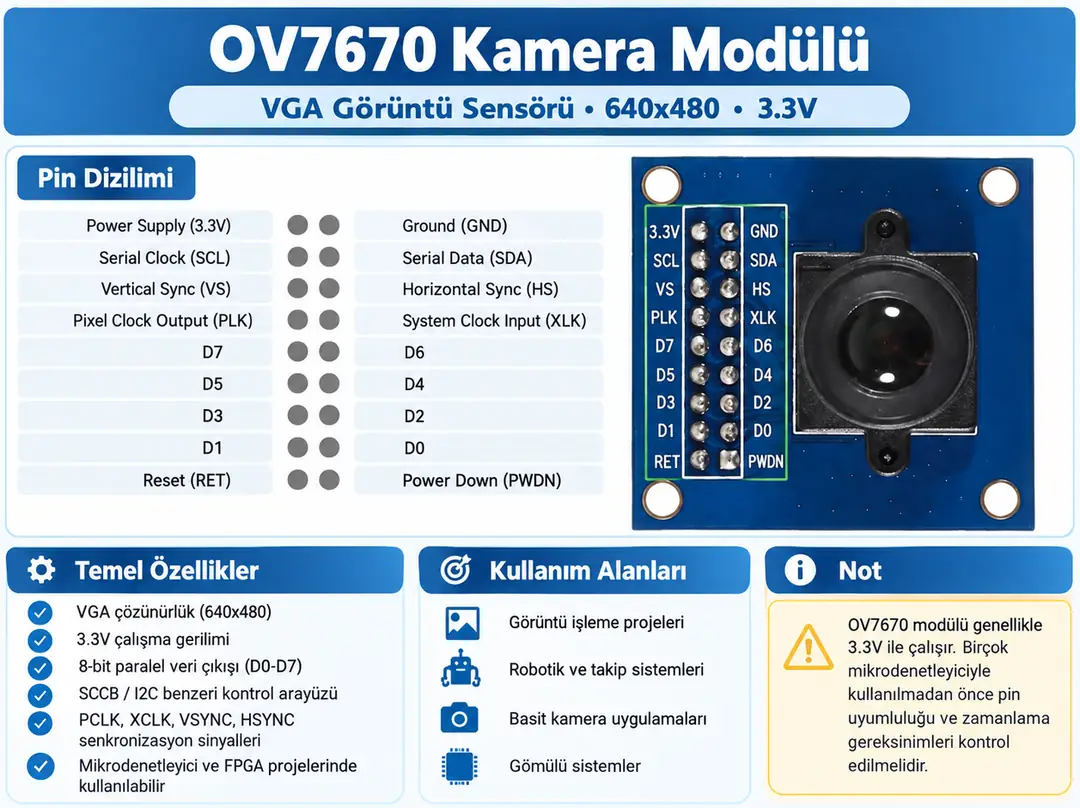

OV7670 Kamera Modülü Pin Yapısı

Pin Bağlantıları

• 3.3V / VCC: Kamera modülü besleme girişi
• GND: Toprak bağlantısı
• SIOC / SCL: SCCB kontrol saat hattı
• SIOD / SDA: SCCB kontrol veri hattı
• VSYNC: Dikey senkronizasyon çıkışı
• HREF: Aktif görüntü satırı referans sinyali
• PCLK: Piksel saat çıkışı
• XCLK: Harici sistem saat girişi
• D0 - D7: 8-bit paralel görüntü veri çıkışları
• RESET: Kamera reset girişi
• PWDN: Power Down kontrol girişi

640x480 VGA Çözünürlük

OV7670 maksimum 640x480 piksel VGA çözünürlükte görüntü oluşturabilir. Uygulamaya bağlı olarak daha düşük çözünürlükler seçilerek mikrodenetleyicinin işlem ve bellek yükü azaltılabilir.

Özellikle sınırlı RAM kapasitesine sahip geliştirme kartlarında daha düşük çözünürlük kullanılması görüntü aktarımını kolaylaştırır.

8-Bit Paralel Görüntü Çıkışı

Kamera görüntü verisini D0, D1, D2, D3, D4, D5, D6 ve D7 olmak üzere sekiz paralel veri hattı üzerinden aktarır.

Piksel bilgilerinin doğru zamanda okunabilmesi için PCLK, VSYNC ve HREF sinyalleri de mikrodenetleyici tarafından takip edilir.

• D0-D7: Görüntü piksel verileri
• PCLK: Piksel saat sinyali
• VSYNC: Görüntü karesi senkronizasyonu
• HREF: Geçerli görüntü satırını belirtir

SCCB Haberleşmesi

OV7670 sensörünün çözünürlük, görüntü formatı, renk, pozlama ve diğer çalışma ayarları SCCB seri kontrol arayüzü üzerinden yapılandırılır.

SCCB yapısı I2C haberleşmesine benzer ve iki temel hat kullanır:

• SIOC: Seri saat hattı
• SIOD: Seri veri hattı

Bazı kamera modüllerinin PCB üzerinde bu pinler SCL ve SDA şeklinde etiketlenebilir.

XCLK Saat Girişi

OV7670'in çalışabilmesi için XCLK pinine uygun bir saat sinyali verilmesi gerekir. Bu sinyal mikrodenetleyici, FPGA veya harici bir osilatör tarafından üretilebilir.

XCLK ve kamera register ayarları görüntü zamanlaması ve kare hızının belirlenmesinde önemli rol oynar.

PCLK Piksel Saat Sinyali

PCLK, kameranın D0-D7 veri hatlarında bulunan piksel bilgilerinin hangi anda okunması gerektiğini belirleyen saat çıkışıdır.

Mikrodenetleyici görüntü verisini PCLK ile senkronize şekilde okuyarak piksel bilgilerini elde eder.

VSYNC ve HREF

VSYNC yeni bir görüntü karesinin başlangıcını ve kare zamanlamasını belirlemek için kullanılır.

HREF ise görüntü içerisindeki aktif satır bölgesini belirtir. HREF aktif olduğunda D0-D7 hatlarında geçerli görüntü verileri bulunur.

Görüntü Formatları

OV7670 sensörü farklı görüntü çıkış formatlarıyla yapılandırılabilir. Uygulamaya ve kullanılan yazılım kütüphanesine göre aşağıdaki formatlardan yararlanılabilir:

• RGB görüntü formatları
• YUV / YCbCr görüntü formatları
• Ham görüntü verileri

Görüntü formatı sensörün dahili register ayarları üzerinden belirlenir.

Arduino ile Kullanım

OV7670 Arduino ile kullanılabilir ancak kamera modülü klasik dijital sensörlere göre oldukça yüksek miktarda ve hızlı veri üretir.

Özellikle Arduino Uno gibi yaklaşık 2KB SRAM'e sahip kartlarda tam 640x480 VGA görüntünün belleğe alınması mümkün değildir. Bu nedenle Arduino projelerinde genellikle:

• Daha düşük çözünürlük kullanılır
• Görüntü satır veya piksel bazında aktarılır
• Veri bilgisayara seri bağlantı üzerinden gönderilir
• Optimize edilmiş kamera kütüphaneleri kullanılır

OV7670 Arduino ile çalıştırılabilir ancak başlangıç seviyesindeki basit sensör modüllerine göre daha fazla programlama ve zamanlama bilgisi gerektirir.

STM32 ile Kullanım

STM32 ailesindeki daha yüksek performanslı mikrodenetleyiciler OV7670 kamera uygulamaları için oldukça uygundur.

Özellikle DCMI kamera arayüzüne sahip STM32 modellerinde paralel kamera verisi donanımsal olarak alınabilir. DMA kullanımı ile görüntü verileri işlemciyi daha az meşgul ederek belleğe aktarılabilir.

ESP32 ile Kullanım

OV7670 uygun yazılım ve GPIO yapılandırmasıyla ESP32 tabanlı projelerde kullanılabilir. ESP32'nin Arduino Uno'ya göre daha yüksek işlem gücü ve bellek kapasitesi görüntü işleme uygulamalarında avantaj sağlar.

Kullanılan ESP32 modelinin GPIO yapısı ve kamera kütüphanesi desteği proje öncesinde kontrol edilmelidir.

PIC ile Kullanım

OV7670, yeterli GPIO ve işlem kapasitesine sahip PIC mikrodenetleyicilerle kullanılabilir.

Görüntü verisinin yüksek hızlı olması nedeniyle kullanılacak PIC modelinin çalışma frekansı, RAM kapasitesi ve veri yakalama yetenekleri göz önünde bulundurulmalıdır.

FPGA ile Kullanım

OV7670'in paralel görüntü çıkışı FPGA projeleri için oldukça uygundur. FPGA üzerinde kamera saatleri ve paralel veri yolları gerçek zamanlı olarak işlenebilir.

FPGA kullanılarak:

• Gerçek zamanlı görüntü yakalama
• Renk filtreleme
• Kenar algılama
• Görüntü dönüştürme
• Görüntü aktarımı
• Basit nesne algılama uygulamaları

geliştirilebilir.

Görüntü İşleme Uygulamaları

OV7670 kamera modülü görüntü işleme ve gömülü sistemler konusunda eğitim ve prototipleme amacıyla kullanılabilir.

Kameradan elde edilen görüntüler kullanılarak:

• Renk tespiti
• Çizgi takibi
• Hareket algılama
• Robot görüş sistemleri
• Basit nesne tespiti
• Görüntü aktarımı

gibi uygulamalar geliştirilebilir.

Besleme ve Lojik Seviyesine Dikkat

OV7670 sensörü düşük voltajlı bir CMOS görüntü sensörüdür ve 3.3V lojik seviyesinde kullanılır.

Arduino Uno gibi 5V lojik çıkış kullanan kartlardan OV7670'in XCLK, SIOC, SIOD veya diğer giriş pinlerine doğrudan 5V uygulanması sensöre zarar verebilir.

Bu tür sistemlerde uygun lojik seviye dönüştürme devresi kullanılmalıdır.

FIFO Bellek Durumuna Dikkat

Piyasada OV7670 sensörü farklı PCB tasarımlarıyla satılmaktadır. Bazı modellerde harici FIFO görüntü belleği bulunurken standart düşük maliyetli OV7670 kartlarında FIFO bulunmaz.

FIFO bulunmayan modellerde görüntü verisinin PCLK ile eş zamanlı olarak mikrodenetleyici tarafından gerçek zamanlı alınması gerekir. Bu nedenle özellikle mikrodenetleyici seçimi yapılırken işlem hızı ve RAM kapasitesi göz önünde bulundurulmalıdır.

Bağlantı ve Programlamada Dikkat Edilmesi Gerekenler

• OV7670 3.3V lojik seviyesinde çalışır
• 5V sinyaller doğrudan kamera girişlerine uygulanmamalıdır
• D0-D7 pinleri paralel görüntü verisini taşır
• SIOC ve SIOD sensör ayarlarının yapılması için kullanılır
• XCLK pinine uygun saat sinyali uygulanmalıdır
• PCLK piksel verisinin zamanlamasını belirler
• VSYNC görüntü karelerinin senkronizasyonunu sağlar
• HREF aktif görüntü satırlarını belirtir
• Mikrodenetleyicinin RAM kapasitesi dikkate alınmalıdır
• Mikrodenetleyicinin yeterli GPIO sayısına sahip olması gerekir
• Düşük RAM'li sistemlerde daha düşük çözünürlük tercih edilebilir

Kullanım Alanları

• Arduino kamera projeleri
• PIC görüntü işleme projeleri
• STM32 kamera uygulamaları
• ESP32 görüntü projeleri
• FPGA görüntü işleme
• Robotik görüş sistemleri
• Renk algılama projeleri
• Çizgi takip uygulamaları
• Hareket algılama
• Basit nesne tespiti
• Gömülü görüntü işleme
• Elektronik eğitim uygulamaları
• Kamera ve görüntü işleme deneyleri

Paket İçeriği

• 1 Adet OV7670 640x480 VGA CMOS Kamera Modülü
