Micro SD Kart Okuyucu Yazma Modülü SPI Arduino Uyumlu

Micro SD Kart Okuyucu Yazma Modülü; Arduino, ESP32, STM32 ve benzeri mikrodenetleyici sistemlerinde Micro SD kartlara veri kaydetmek ve kayıtlı dosyaları okumak için kullanılan SPI haberleşmeli depolama modülüdür.

Sensör verilerinin kaydedilmesi, veri kayıt cihazları, sıcaklık ve nem takip sistemleri, GPS kayıt uygulamaları, robotik projeler ve taşınabilir veri depolama sistemleri için kullanılabilir.

Teknik Özellikler

• Ürün Tipi: Micro SD Kart Okuyucu / Yazma Modülü
• Haberleşme Arayüzü: SPI
• Desteklenen Kart Tipi: Micro SD
• Okuma ve Yazma Desteği: Var
• Mikrodenetleyici Bağlantısı: SPI Pinleri Üzerinden
• Arduino ile Kullanıma Uygun
• ESP32 ile Kullanıma Uygun
• STM32 ve Benzeri Mikrodenetleyicilerle Kullanılabilir
• Dosya Kaydetme ve Okuma Uygulamaları İçin Uygun
• FAT16 / FAT32 Dosya Sistemleriyle Kullanılabilir
• Micro SD ve Uyumlu Micro SDHC Kartlarla Kullanım, Kullanılan Yazılım ve Kütüphaneye Bağlıdır

Not: Micro SD kartların lojik sinyal seviyesi 3.3V'tur. Modül üzerindeki regülatör ve lojik seviye dönüştürme yapısı üreticiye göre değişebilir. VCC ve SPI sinyal seviyeleri bağlantı yapılmadan önce kullanılan kartın devre yapısına göre kontrol edilmelidir.

Micro SD Kart Okuyucu Yazma Modülü

Bağlantı ve Programlama

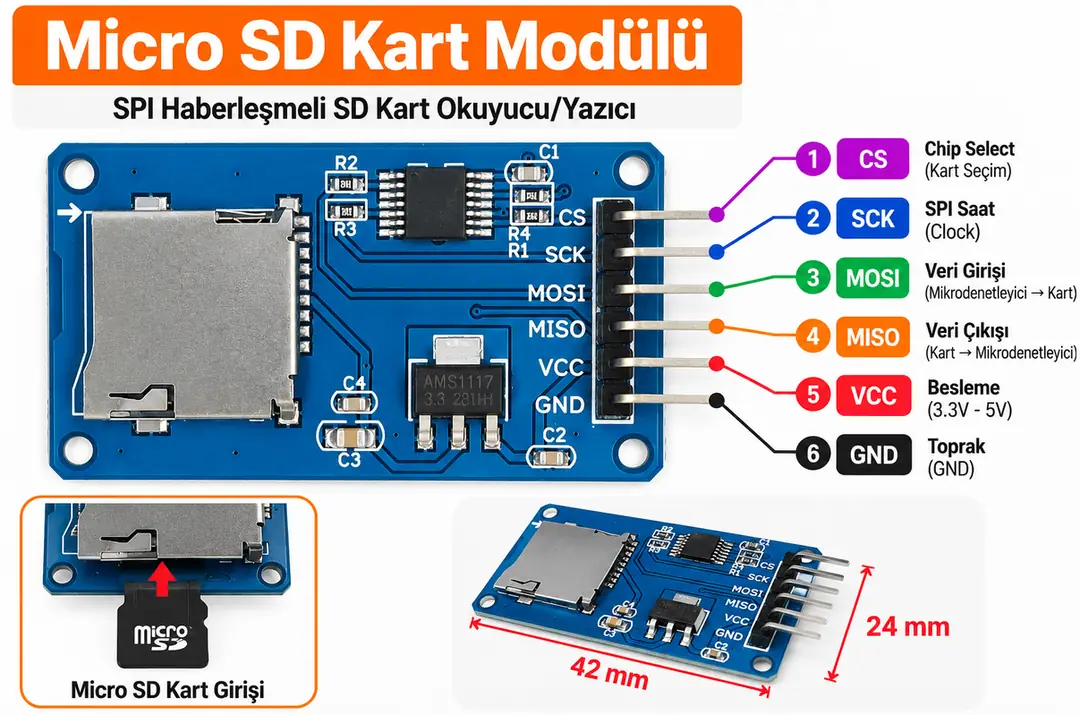

Micro SD kart modülü mikrodenetleyiciyle SPI haberleşme protokolü üzerinden iletişim kurar. Yaygın modüllerde aşağıdaki bağlantı pinleri bulunur:

• VCC: Modül besleme girişi
• GND: Toprak bağlantısı
• CS: Chip Select / kart seçme pini
• SCK: SPI saat sinyali
• MOSI: Mikrodenetleyiciden karta veri hattı
• MISO: Karttan mikrodenetleyiciye veri hattı

Pin isimleri kart tasarımına göre CS, SS, SCK, CLK, MOSI, MISO gibi farklı şekillerde yazılmış olabilir.

SPI Haberleşmesi

SPI, mikrodenetleyici ile Micro SD kart arasında yüksek hızlı seri veri aktarımı sağlar. SD kart SPI modunda kullanıldığında temel olarak SCK, MOSI, MISO ve CS hatları üzerinden haberleşme gerçekleştirilir.

Birden fazla SPI cihazı aynı SCK, MOSI ve MISO hatlarını paylaşabilir. Her cihaz için ayrı bir CS pini kullanılarak hangi cihazla haberleşileceği seçilebilir.

Micro SD Karta Veri Yazma

Modül kullanılarak sensörlerden veya mikrodenetleyiciden elde edilen bilgiler dosya şeklinde Micro SD karta kaydedilebilir.

Örneğin aşağıdaki veriler kart üzerinde saklanabilir:

• Sıcaklık ve nem değerleri
• Basınç sensörü verileri
• GPS koordinatları
• Akım ve gerilim ölçümleri
• Robot hareket kayıtları
• Tarih ve saat bilgileri
• Sistem hata kayıtları

Micro SD Karttan Veri Okuma

Modül yalnızca veri kaydetmek için değil, daha önceden SD karta kaydedilmiş dosyaları okumak için de kullanılabilir.

TXT, CSV veya uygulamanın oluşturduğu diğer veri dosyaları mikrodenetleyici tarafından okunarak ekranda gösterilebilir veya başka sistemlere aktarılabilir.

Arduino ile Kullanım

Micro SD kart modülü Arduino Uno, Nano, Mega ve diğer Arduino uyumlu kartlarla SPI üzerinden kullanılabilir.

Arduino IDE içerisinde bulunan SD kütüphanesi veya uyumlu alternatif SD kütüphaneleri kullanılarak:

• Dosya oluşturma
• Dosyaya veri yazma
• Mevcut dosyayı okuma
• Dosyaya yeni veri ekleme
• Dosya kontrolü
• Veri kayıt sistemi oluşturma

işlemleri gerçekleştirilebilir.

ESP32 ile Kullanım

ESP32, SPI haberleşme desteği sayesinde Micro SD kart modülleriyle birlikte kullanılabilir.

ESP32 ile sensör verileri SD karta kaydedilebilir ve daha sonra WiFi veya Bluetooth üzerinden başka cihazlara aktarılabilir.

Önemli: ESP32'nin GPIO pinleri 3.3V lojik seviyesinde çalışır. Micro SD kart da 3.3V lojik seviyesine sahip olduğu için bağlantı tasarlanırken modülün üzerindeki seviye dönüştürme devresi dikkate alınmalıdır.

Veri Kayıt Uygulamaları

Micro SD kart modüllerinin en yaygın kullanım alanlarından biri Data Logger yani veri kayıt cihazlarıdır.

Örneğin bir sıcaklık sensöründen her dakika alınan ölçüm:

Tarih – Saat – Sıcaklık – Nem

şeklinde CSV veya TXT dosyasına kaydedilebilir. Daha sonra kart bilgisayara takılarak kayıtlar analiz edilebilir.

FAT16 ve FAT32 Dosya Sistemi

Mikrodenetleyici projelerinde Micro SD kartlar yaygın olarak FAT16 veya FAT32 dosya sistemiyle kullanılır.

Kart kapasitesi, dosya sistemi ve maksimum desteklenen kart boyutu kullanılan mikrodenetleyiciye ve yazılım kütüphanesine göre değişebilir.

Uyumluluk problemi yaşandığında kartın FAT32 olarak biçimlendirilmesi birçok Arduino tabanlı uygulamada tercih edilen çözümlerden biridir.

5V ve 3.3V Kullanımına Dikkat

Micro SD kartların kendisi 3.3V seviyesinde çalışır. Bazı Micro SD modüllerinde harici mikrodenetleyicilerle kullanım kolaylığı sağlamak amacıyla:

• 3.3V voltaj regülatörü
• Lojik seviye dönüştürme devresi

bulunabilir.

Ancak tüm Micro SD modülleri aynı devre yapısına sahip değildir. Bu nedenle yalnızca kart üzerinde VCC pini bulunmasına bakılarak doğrudan 5V uyumlu olduğu varsayılmamalıdır.

Kart Takıp Çıkarma

Micro SD kart takılırken doğru yönde yerleştirilmeli ve kart yuvasına zorlanmamalıdır.

Dosyaya veri yazıldığı sırada kartın çıkarılması veri kaybına veya dosya sisteminin bozulmasına neden olabilir. Kart çıkarılmadan önce yazma işleminin tamamlandığından emin olunmalıdır.

Devre Tasarımında Dikkat Edilmesi Gerekenler

• Modül SPI haberleşmesi kullanır
• CS, SCK, MOSI ve MISO pinleri doğru bağlanmalıdır
• Micro SD kartların lojik seviyesi 3.3V'tur
• Modülün 5V uyumluluğu kart üzerindeki devre yapısına bağlıdır
• Ortak GND bağlantısı yapılmalıdır
• SPI pinleri kullanılan mikrodenetleyiciye göre değişebilir
• Kart yazma işlemi sırasında çıkarılmamalıdır
• Kartın dosya sistemi kullanılan yazılım kütüphanesiyle uyumlu olmalıdır
• Yüksek hızlı veri kaydında kaliteli SD kart kullanılması önerilir
• Besleme hattının kararlı olması veri yazma güvenilirliği açısından önemlidir

Kullanım Alanları

• Arduino veri kayıt projeleri
• ESP32 IoT uygulamaları
• STM32 projeleri
• Sensör verisi kaydetme
• GPS veri kaydı
• Sıcaklık ve nem kayıt cihazları
• Enerji ölçüm sistemleri
• Robotik projeler
• Taşınabilir veri kayıt cihazları
• CSV ve TXT veri depolama
• Sistem log kaydı
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet Micro SD Kart Okuyucu Yazma Modülü SPI Arduino Uyumlu
