YF-S201 Su Akış Sensörü 1-30 L/dk Hall Effect Debimetre

YF-S201 Su Akış Sensörü, boru içerisinden geçen suyun debisini ölçmek için kullanılan Hall Effect tabanlı dijital akış sensörüdür. Sensör içerisinde bulunan türbin, sıvı akışıyla birlikte döner ve türbin üzerindeki mıknatıs Hall sensörü tarafından algılanarak dijital darbe sinyali oluşturulur.

Üretilen darbe frekansı suyun akış hızıyla orantılıdır. Bu sayede Arduino, ESP32, STM32 ve diğer mikrodenetleyiciler kullanılarak anlık debi ve toplam geçen su miktarı hesaplanabilir.

Teknik Özellikler

• Model: YF-S201
• Sensör Tipi: Hall Effect Su Akış Sensörü / Debimetre
• Akış Ölçüm Aralığı: 1 - 30 L/dk
• Çalışma Gerilimi: DC 5V - 18V
• Maksimum Akım Tüketimi: Yaklaşık 15mA @ 5V
• Çıkış Tipi: Dijital Darbe / Pulse Sinyali
• Akış - Frekans İlişkisi: F ≈ 7.5 × Q
• Yaklaşık Darbe Sayısı: 450 Pulse / Litre
• Bağlantı Ölçüsü: G1/2
• Kablo Sayısı: 3
• Kablo Bağlantıları: VCC, GND, Sinyal
• Maksimum Hat Basıncı: Yaklaşık 1.75MPa
• Ölçüm Yöntemi: Türbin + Mıknatıs + Hall Effect Sensörü
• Mikrodenetleyici ile Kullanıma Uygun

Önemli: YF-S201 bir basınç sensörü değildir. 1.75MPa değeri sensörün dayanabileceği maksimum hat basıncı sınıfını ifade eder. Sensörün ölçtüğü temel değer su akışı yani debidir.

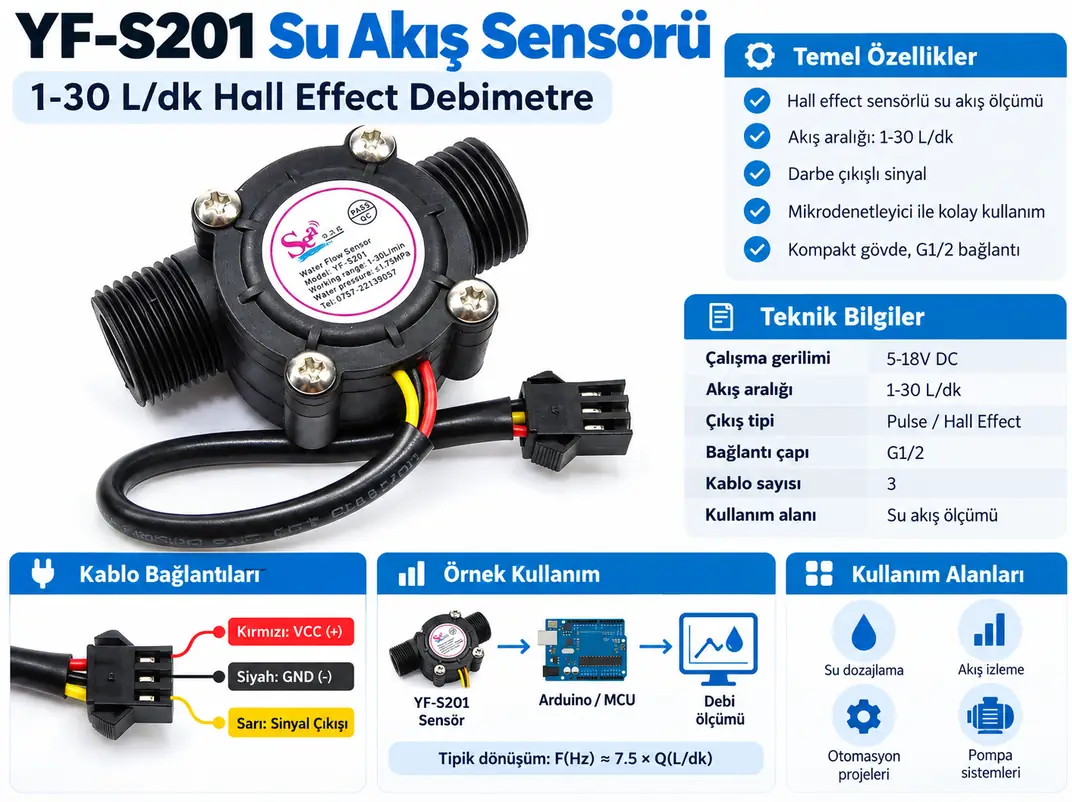

YF-S201 Su Akış Sensörü Görseli ve Bağlantısı

YF-S201 Nasıl Çalışır?

YF-S201'in içerisinde su akışıyla dönen küçük bir türbin bulunur. Türbin üzerinde bulunan mıknatıs her dönüşte Hall Effect sensörünün önünden geçer ve elektriksel bir darbe oluşturur.

Su akışı arttığında türbin daha hızlı döner ve çıkıştaki darbe frekansı yükselir. Mikrodenetleyici bu darbeleri sayarak suyun ne kadar hızlı aktığını hesaplayabilir.

Debi Hesaplama

YF-S201 için yaygın olarak kullanılan yaklaşık akış-frekans ilişkisi:

F (Hz) ≈ 7.5 × Q (L/dk)

Burada:

• F: Sensör çıkışındaki darbe frekansı, Hz
• Q: Su debisi, litre/dakika

Debiyi hesaplamak için formül:

Q (L/dk) ≈ F / 7.5

Örnek Debi Hesabı

Sensör çıkışında 75Hz frekans ölçülüyorsa yaklaşık debi:

Q = 75 / 7.5 = 10 L/dk

olarak hesaplanabilir.

Toplam Geçen Su Miktarının Hesaplanması

YF-S201 için yaklaşık 450 darbe bir litre suya karşılık gelir.

Yaklaşık 450 Pulse ≈ 1 Litre

Bu nedenle toplam geçen su miktarı yaklaşık olarak:

Toplam Su (L) ≈ Toplam Pulse / 450

formülüyle hesaplanabilir.

Örneğin mikrodenetleyici 4500 darbe saydıysa:

4500 / 450 ≈ 10 Litre

su geçmiş demektir.

Kablo Bağlantıları

YF-S201 üzerinde üç bağlantı kablosu bulunur:

• Kırmızı: VCC (+) besleme
• Siyah: GND (-) toprak
• Sarı: Pulse / sinyal çıkışı

Bağlantı yapılırken kablo renkleriyle birlikte ürün üzerindeki bağlantı bilgileri de kontrol edilmelidir.

Arduino ile Kullanım

YF-S201, Arduino ile su debisi ölçüm projelerinde yaygın olarak kullanılabilir. Sensörün sarı sinyal kablosu Arduino'nun uygun dijital giriş pinlerinden birine bağlanır ve gelen darbeler yazılım üzerinden sayılır.

Darbe sayımında kesme yani interrupt destekli bir GPIO kullanılması, özellikle yüksek akış hızlarında pulse kaybının azaltılmasına yardımcı olabilir.

ESP32 ile Kullanım

YF-S201 ESP32 ile birlikte IoT tabanlı su tüketimi ve akış izleme sistemlerinde kullanılabilir.

ESP32 üzerinden:

• Anlık debi hesaplanabilir
• Toplam su tüketimi kaydedilebilir
• WiFi üzerinden sunucuya veri gönderilebilir
• MQTT sistemleriyle entegrasyon yapılabilir
• Belirlenen akış değerinde alarm oluşturulabilir

Dikkat: ESP32 GPIO pinleri 3.3V lojik seviyesinde çalışır. YF-S201'in çıkış seviyesi ve kullanılan besleme şekli kontrol edilmeden sinyal hattı doğrudan ESP32 GPIO pinine bağlanmamalıdır. Gerekirse uygun pull-up veya seviye dönüştürme devresi kullanılmalıdır.

1-30 L/dk Akış Aralığı

YF-S201 yaklaşık 1 litre/dakika ile 30 litre/dakika arasındaki su akışlarını ölçmek için tasarlanmıştır.

Bu aralığın altında veya üzerinde yapılan ölçümlerde doğruluk düşebilir. Hassas ölçüm gereken sistemlerde sensörün gerçek tesisat koşullarında kalibre edilmesi önerilir.

G1/2 Bağlantı

Sensörün giriş ve çıkış tarafında yaygın olarak G1/2 dişli bağlantı kullanılır. Bu yapı birçok su tesisatı, hortum adaptörü ve bağlantı elemanıyla kullanım kolaylığı sağlar.

Montaj yapılırken uygun conta, bağlantı adaptörü ve sızdırmazlık yöntemi kullanılmalıdır.

Montaj Yönüne Dikkat

YF-S201 sensör gövdesinde suyun akış yönünü gösteren bir işaret veya ok bulunur. Sensör tesisata bu akış yönüne uygun şekilde monte edilmelidir.

Ters yönde montaj ölçüm performansını olumsuz etkileyebilir.

Hall Effect Sensörü Nedir?

Hall Effect sensörü, manyetik alan değişimini elektriksel sinyale dönüştüren temassız algılama elemanıdır.

YF-S201 içerisinde mekanik türbin ile elektronik Hall sensörü arasında doğrudan elektriksel temas bulunmadığından dönüş hareketi manyetik olarak algılanır.

Su Tüketimi Ölçümü

Sensörden gelen toplam pulse sayısı takip edilerek belirli bir zaman boyunca geçen toplam su miktarı hesaplanabilir.

Bu özellik:

• Günlük su tüketimi takibi
• Depo dolum miktarı ölçümü
• Sulama sistemi tüketim takibi
• Otomatik su dozajlama

gibi uygulamalarda kullanılabilir.

Otomatik Su Dozajlama

YF-S201 mikrodenetleyici ve uygun bir vana veya pompa kontrol sistemiyle birlikte kullanılarak belirli miktarda suyun otomatik olarak verilmesi sağlanabilir.

Örneğin sistem 5 litre su geçişini algıladığında pompayı veya solenoid vanayı kapatacak şekilde programlanabilir.

Pompa Sistemlerinde Kullanım

Pompa çıkışındaki su akışının kontrol edilmesi için kullanılabilir. Sensörden gelen pulse sayısı izlenerek pompanın çalışmasına rağmen su akışının oluşup oluşmadığı tespit edilebilir.

Bu yöntem uygun yazılım ile akış yok alarmı veya pompa kontrol sistemlerinde kullanılabilir.

Basınç Ölçer mi?

Hayır. YF-S201 hidrolik basıncı ölçmez. Sensörün temel görevi borudan geçen suyun debisini ölçmektir.

Teknik özelliklerde geçen maksimum basınç değeri, sensör gövdesinin çalışabileceği su hattı basınç sınırını ifade eder.

Gerçek su basıncını bar, kPa veya MPa cinsinden ölçmek için ayrıca uygun bir basınç sensörü veya basınç transdüseri kullanılmalıdır.

Ölçüm Hassasiyetini Etkileyen Faktörler

YF-S201 türbinli mekanik bir debimetre olduğu için ölçüm sonucu tesisat koşullarından etkilenebilir.

Ölçüm performansını etkileyebilecek başlıca faktörler:

• Akışın türbülanslı olması
• Boru içerisinde hava bulunması
• Çok düşük debide çalışma
• Türbin üzerinde kir veya tortu birikmesi
• Sıvının viskozitesi
• Montaj yönü
• Ürünler arasındaki üretim toleransları

Hassas hacim ölçümü gereken uygulamalarda gerçek sistem üzerinden kalibrasyon yapılması önerilir.

Devre Tasarımında Dikkat Edilmesi Gerekenler

• YF-S201 su akışını ölçer, basınç ölçmez
• Ölçüm aralığı yaklaşık 1 - 30 L/dk'dır
• Çalışma gerilimi yaygın olarak DC 5V - 18V'dur
• Sensör çıkışı dijital pulse sinyalidir
• Akış hesabı için F ≈ 7.5 × Q ilişkisi kullanılabilir
• Yaklaşık 450 pulse bir litre suya karşılık gelir
• Kırmızı kablo VCC bağlantısıdır
• Siyah kablo GND bağlantısıdır
• Sarı kablo sinyal çıkışıdır
• G1/2 tesisat bağlantısına sahiptir
• Akış yönü gövde üzerindeki işarete göre belirlenmelidir
• ESP32 kullanımında sinyal lojik seviyesi kontrol edilmelidir
• Hassas ölçüm için sistem üzerinde kalibrasyon yapılması önerilir

Kullanım Alanları

• Su debisi ölçümü
• Su tüketimi takibi
• Arduino projeleri
• ESP32 IoT projeleri
• Akıllı sulama sistemleri
• Otomatik su dozajlama
• Pompa kontrol sistemleri
• Su depoları
• Su arıtma sistemleri
• Otomasyon projeleri
• Akış izleme sistemleri
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet YF-S201 Su Akış Sensörü 1-30 L/dk Hall Effect Debimetre
