5mm Yeşil LED Diyot

5mm yeşil LED, elektronik devrelerde durum göstergesi, uyarı ışığı ve görsel bildirim amacıyla kullanılan iki bacaklı bir LED diyottur. Arduino, breadboard ve elektronik prototipleme uygulamalarında kullanılabilir.

Teknik Özellikler

• LED Çapı: 5mm
• Işık Rengi: Gerçek Yeşil
• Lens Yapısı: Şeffaf (Water Clear)
• Dominant Dalga Boyu: 520nm
• İleri Gerilim (Vf): Tipik 3,2V, maksimum 4V
• Ölçüm Akımı: 20mA
• Maksimum Sürekli İleri Akım: 30mA
• Işık Şiddeti: Minimum 19.500 mcd
• Tipik Işık Şiddeti: 45.000 mcd
• Görüş Açısı: 15°
• Maksimum Ters Gerilim: 5V
• Çalışma Sıcaklığı: -25°C ile +85°C
• Bağlantı Tipi: 2 bacaklı
• Montaj Tipi: THT / Delikli montaj

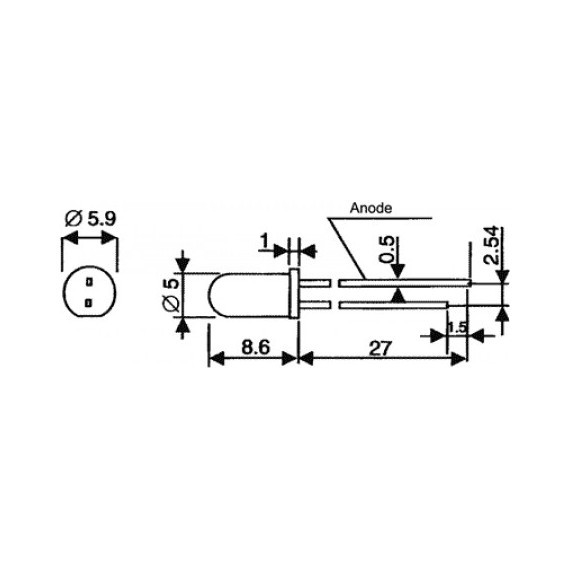

LED Bacak Yapısı

5mm yeşil LED, anot ve katot olmak üzere iki bağlantı bacağına sahiptir.

• Anot (+): Genellikle uzun bacaktır ve devrenin pozitif tarafına bağlanır.
• Katot (-): Genellikle kısa bacaktır ve GND veya negatif hatta bağlanır.

LED gövdesindeki düzleştirilmiş kenar çoğunlukla katot tarafını gösterir. Bacaklar kesilmişse bağlantı yönü multimetrenin diyot test özelliğiyle kontrol edilebilir.

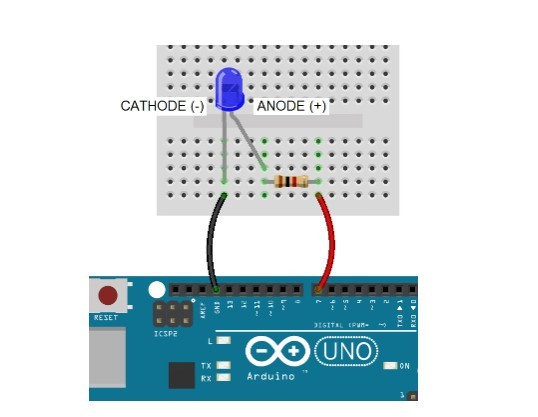

Bağlantı ve Kullanım

• LED doğrudan 5V besleme hattına bağlanmamalıdır
• LED ile seri akım sınırlama direnci kullanılmalıdır
• 5V Arduino uygulamalarında 220Ω veya 330Ω gibi uygun bir seri direnç kullanılabilir
• Anot pozitif tarafa, katot GND tarafına bağlanmalıdır
• Direnç değeri besleme gerilimi, LED ileri gerilimi ve hedeflenen akıma göre seçilmelidir
• 30mA değeri mutlak maksimum sürekli ileri akım sınırıdır ve normal çalışma hedefi olarak kullanılmamalıdır

Arduino ile Buton Kontrollü LED Uygulaması

Bu uygulamada buton Arduino’nun dijital girişine, 5mm yeşil LED ise seri akım sınırlama direnci üzerinden dijital çıkışa bağlanır. Butona basıldığında Arduino giriş durumunu algılar ve çıkışı aktif ederek LED’in yanmasını sağlar.

LED hattındaki seri direnç, LED üzerinden geçen akımı sınırlandırır. Buton girişindeki direnç ise giriş pininin butona basılmadığında kararlı bir lojik seviyede kalmasını sağlar.

Kullanım Alanları

• Arduino ve mikrodenetleyici projeleri
• Durum ve uyarı göstergeleri
• Kontrol panelleri
• Sinyalizasyon devreleri
• Elektronik eğitim setleri
• Breadboard ve prototip devreler
• Hobi elektroniği uygulamaları

Ek Bilgiler

• 20mA, datasheette elektriksel ve optik karakteristiklerin ölçüldüğü akımdır
• Maksimum sürekli ileri akım 30mA’dır
• Şeffaf lens ve 15° görüş açısı ışığın daha dar bir alanda yoğunlaşmasını sağlar
• LED kullanılırken mutlaka uygun seri akım sınırlama direnci kullanılmalıdır
• Ürün görünümü ve bacak uzunlukları üretim partisine göre küçük farklılıklar gösterebilir

Ürün Datasheet

5mm Yeşil LED Diyot Datasheet

Paket İçeriği

• 1 Adet 5mm Yeşil LED Diyot
