5mm Mavi LED Diyot

5mm mavi LED, elektronik devrelerde durum göstergesi, uyarı ışığı ve görsel bildirim amacıyla kullanılan iki bacaklı bir LED diyottur. Arduino, breadboard ve elektronik prototipleme uygulamalarında kullanılabilir.

Teknik Özellikler

• LED Çapı: 5mm
• Işık Rengi: Mavi
• İleri Gerilim (Vf): Yaklaşık 3,0V – 3,2V
• Tipik Çalışma Akımı: 20mA
• Işık Şiddeti: 2000 – 4000 mcd
• Görüş Açısı: Yaklaşık 20°
• Bağlantı Tipi: 2 bacaklı
• Montaj Tipi: THT / Delikli montaj

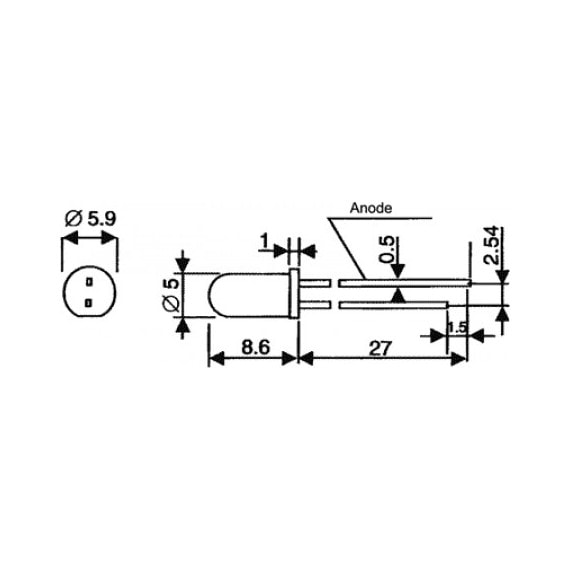

LED Bacak Yapısı

5mm mavi LED, anot ve katot olmak üzere iki bağlantı bacağına sahiptir.

• Anot (+): Genellikle uzun bacaktır ve devrenin pozitif tarafına bağlanır.
• Katot (-): Genellikle kısa bacaktır ve GND veya negatif hatta bağlanır.

LED gövdesindeki düzleştirilmiş kenar çoğunlukla katot tarafını gösterir. Bacaklar kesilmişse bağlantı yönü multimetrenin diyot test özelliğiyle kontrol edilebilir.

Bağlantı ve Kullanım

• LED doğrudan 5V besleme hattına bağlanmamalıdır
• LED ile seri akım sınırlama direnci kullanılmalıdır
• 5V Arduino uygulamalarında 220Ω veya 330Ω gibi uygun bir seri direnç kullanılabilir
• Anot pozitif tarafa, katot GND tarafına bağlanmalıdır
• Direnç değeri besleme gerilimi, LED ileri gerilimi ve istenen akıma göre seçilmelidir

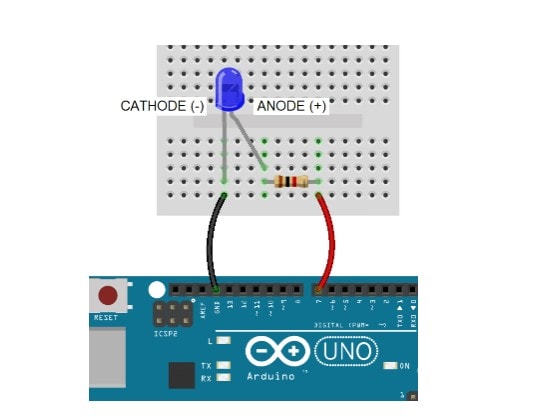

Arduino ile Buton Kontrollü LED Uygulaması

Görseldeki bağlantı düzeni 5mm mavi LED ile uygulanabilir. Görselde kullanılan LED rengi temsili olup devrenin bağlantı mantığı değişmez.

Bu uygulamada buton Arduino’nun dijital girişine, 5mm mavi LED ise seri akım sınırlama direnci üzerinden dijital çıkışa bağlanır. Butona basıldığında Arduino giriş durumunu algılar ve çıkışı aktif ederek LED’in yanmasını sağlar.

LED hattındaki seri direnç LED üzerinden geçen akımı sınırlandırır. Buton girişindeki direnç ise dijital girişin butona basılmadığı durumda kararlı bir lojik seviyede kalmasını sağlar.

Kullanım Alanları

• Arduino ve mikrodenetleyici projeleri
• Durum ve uyarı göstergeleri
• Sinyalizasyon devreleri
• Kontrol panelleri
• Elektronik eğitim setleri
• Breadboard ve prototip devreler
• Dekoratif elektronik uygulamaları

Ek Bilgiler

• LED kullanılırken seri akım sınırlama direnci kullanılmalıdır
• 20mA, standart gösterge LED'lerinde yaygın kullanılan çalışma akımıdır
• Mavi LED'lerin ileri gerilimi kırmızı ve sarı LED'lere göre genellikle daha yüksektir
• LED parlaklığı üzerinden geçen akıma bağlı olarak değişir
• İleri gerilim, ışık şiddeti ve görüş açısı üretim partisine göre küçük farklılıklar gösterebilir

Paket İçeriği

• 1 Adet 5mm Mavi LED Diyot
