5mm Kırmızı LED Diyot

5mm kırmızı LED, elektronik devrelerde durum göstergesi, uyarı ışığı ve görsel bildirim amacıyla kullanılan iki bacaklı bir LED diyottur. Arduino, breadboard ve baskı devre uygulamalarında kolaylıkla kullanılabilir.

Teknik Özellikler

• LED Çapı: 5mm
• Işık Rengi: Kırmızı
• İleri Gerilim (Vf): Yaklaşık 1,8V – 2,2V
• Tipik Çalışma Akımı: 20mA
• Işık Şiddeti: 1000 – 2000 mcd
• Görüş Açısı: Yaklaşık 20°
• Bağlantı Tipi: 2 bacaklı
• Montaj Tipi: THT / Delikli montaj

LED Bacak Yapısı

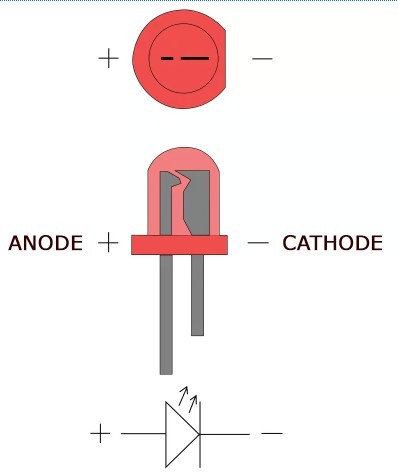

5mm kırmızı LED, anot ve katot olmak üzere iki bağlantı bacağına sahiptir.

• Anot (+): Genellikle uzun bacaktır ve devrenin pozitif tarafına bağlanır.
• Katot (-): Genellikle kısa bacaktır ve GND veya negatif hatta bağlanır.

LED gövdesindeki düzleştirilmiş kenar çoğunlukla katot tarafını gösterir. Bacaklar kesilmişse bağlantı yönü multimetrenin diyot test özelliğiyle kontrol edilebilir.

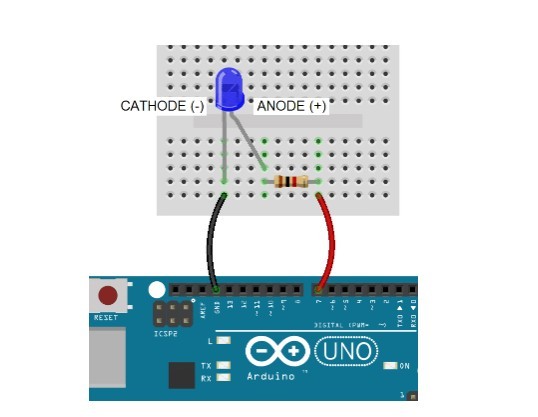

Bağlantı ve Kullanım

• LED doğrudan 5V besleme hattına bağlanmamalıdır
• LED ile seri akım sınırlama direnci kullanılmalıdır
• 5V Arduino uygulamalarında 220Ω veya 330Ω gibi uygun bir seri direnç kullanılabilir
• Anot pozitif tarafa, katot GND tarafına bağlanmalıdır
• Direnç değeri besleme gerilimi, LED ileri gerilimi ve istenen akıma göre seçilmelidir

Arduino ile Buton Kontrollü LED Uygulaması

Görseldeki devre 5mm kırmızı LED ile uygulanabilir. LED'in anot-katot yönü doğru bağlanmalı ve LED hattında seri akım sınırlama direnci kullanılmalıdır.

Bu uygulamada buton Arduino'nun dijital girişine, 5mm kırmızı LED ise seri direnç üzerinden dijital çıkışa bağlanır. Butona basıldığında Arduino giriş durumunu algılar ve çıkışı aktif ederek LED'in yanmasını sağlar.

LED hattındaki direnç üzerinden geçen akımı sınırlandırırken, buton girişindeki direnç dijital girişin butona basılmadığı durumda kararlı bir lojik seviyede kalmasını sağlar.

Kullanım Alanları

• Arduino ve mikrodenetleyici projeleri
• Durum ve uyarı göstergeleri
• Sinyal lambaları
• Kontrol panelleri
• Elektronik eğitim setleri
• Breadboard ve prototip devreler
• Hobi elektroniği uygulamaları

Ek Bilgiler

• LED kullanılırken seri akım sınırlama direnci kullanılmalıdır
• 20mA standart gösterge LED'lerinde yaygın kullanılan çalışma akımıdır
• LED parlaklığı üzerinden geçen akıma bağlı olarak değişir
• Görüş açısı ve ışık şiddeti kullanılan LED modeline ve lens yapısına göre değişebilir
• Ürün görünümü ve bacak uzunlukları üretim partisine göre küçük farklılıklar gösterebilir

Ürün Teknik Referans

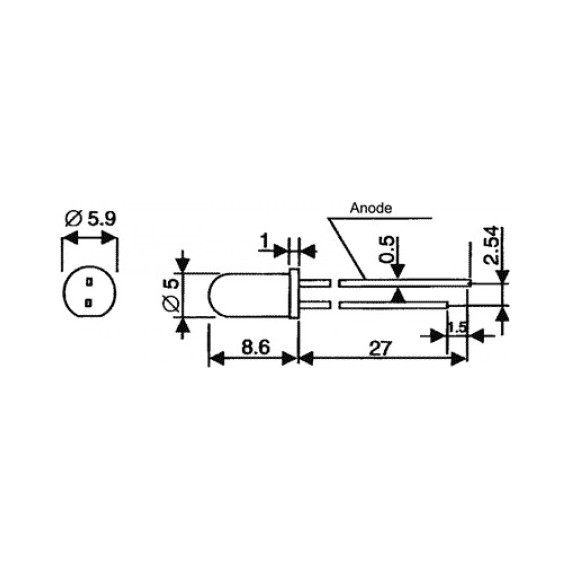

5mm LED Genel Teknik Referans

Paket İçeriği

• 1 Adet 5mm Kırmızı LED Diyot
