3mm Sarı LED – 600-800 mcd

3mm sarı LED, elektronik devrelerde durum göstergesi, uyarı ışığı ve görsel bildirim amacıyla kullanılan iki bacaklı bir LED modelidir. Küçük boyutu sayesinde breadboard, baskı devre ve mikrodenetleyici projelerinde rahatlıkla kullanılabilir.

Teknik Özellikler

• LED Çapı: 3mm
• Işık Rengi: Sarı
• Işık Şiddeti: 600-800 mcd
• İleri Gerilim (Vf): Yaklaşık 2,0-2,2V
• Çalışma Akımı: 20mA
• Dalga Boyu: Yaklaşık 587-590nm
• Bağlantı Tipi: 2 bacaklı
• Montaj Tipi: THT / Delikli montaj

LED Bacak Yapısı

3mm sarı LED, anot ve katot olmak üzere iki bağlantı bacağına sahiptir. LED’in doğru yönde bağlanması gerekir.

• Anot (+): Genellikle uzun bacaktır ve devrenin pozitif tarafına bağlanır.
• Katot (-): Genellikle kısa bacaktır ve GND veya negatif hatta bağlanır.

LED gövdesindeki düzleştirilmiş kenar çoğunlukla katot tarafını gösterir. Bacaklar kesilmişse bağlantı yönü gövde işaretinden veya multimetrenin diyot test özelliğiyle kontrol edilebilir.

Bağlantı ve Kullanım

• LED doğrudan 5V veya daha yüksek bir besleme hattına bağlanmamalıdır
• LED ile seri akım sınırlama direnci kullanılmalıdır
• 5V Arduino uygulamalarında 220Ω veya 330Ω gibi uygun bir seri direnç kullanılabilir
• Anot pozitif tarafa, katot GND tarafına bağlanmalıdır
• Direnç değeri besleme gerilimi ve istenen LED akımına göre seçilmelidir
• LED’in çalışma akımı ürünün teknik sınırlarını aşmamalıdır

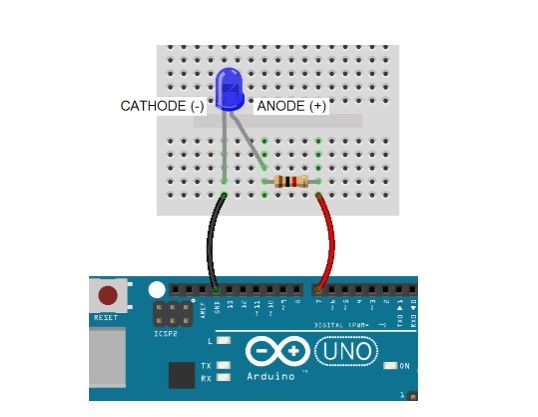

Arduino ile Buton Kontrollü LED Uygulaması

Görseldeki bağlantı düzeni 3mm sarı LED ile de uygulanabilir. Görseldeki LED rengi temsili olup bağlantı mantığı değişmez.

Bu uygulamada buton Arduino’nun dijital girişine, LED ise seri akım sınırlama direnci üzerinden dijital çıkışa bağlanır. Butona basıldığında Arduino giriş durumunu algılar ve ilgili çıkışı aktif ederek sarı LED’in yanmasını sağlar.

LED hattındaki seri direnç, LED üzerinden geçen akımı sınırlandırır. Buton tarafındaki direnç ise dijital girişin butona basılmadığı durumda kararsız kalmasını önlemek için pull-up veya pull-down bağlantısında kullanılabilir.

• Seri direnç LED akımını sınırlandırır
• Buton Arduino’ya dijital giriş sağlar
• Arduino buton durumuna göre LED’i açıp kapatır
• Aynı temel devre farklı renklerdeki standart 3mm LED’lerle de kullanılabilir

Kullanım Alanları

• Arduino ve mikrodenetleyici projeleri
• Durum ve uyarı göstergeleri
• Kontrol panelleri
• Elektronik eğitim setleri
• Breadboard deneyleri
• Prototip devreler
• Hobi elektroniği uygulamaları

Ek Bilgiler

• LED kullanılırken seri akım sınırlama direnci kullanılmalıdır
• 20mA çalışma değeri aşılmadan uygun direnç seçilmelidir
• LED parlaklığı üzerinden geçen akıma bağlı olarak değişir
• Ürün görünümü ve bacak uzunlukları üretim partisine göre küçük farklılıklar gösterebilir

Ürün Teknik Referans

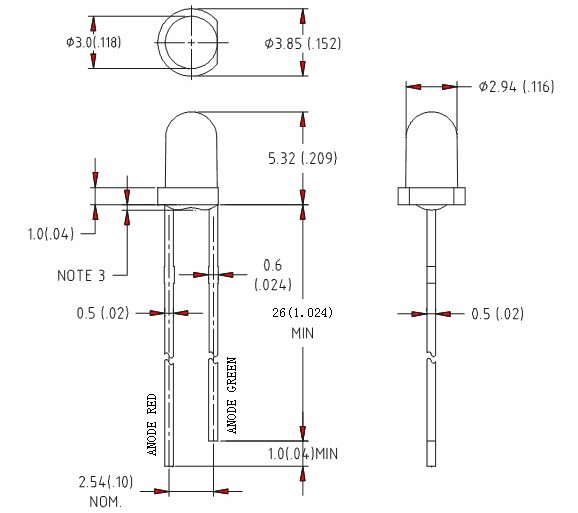

3mm Sarı LED Teknik Referans

Paket İçeriği

• 1 Adet 3mm Sarı LED
