5mm RGB LED Ortak Anot 4 Pin

5mm RGB LED, tek gövde içerisinde kırmızı, yeşil ve mavi LED kanallarını barındıran 4 bacaklı bir LED'dir. Ortak anot bağlantısı sayesinde üç renk kanalı ayrı ayrı kontrol edilerek farklı renkler elde edilebilir.

Teknik Özellikler

• LED Tipi: 5mm RGB
• Bacak Sayısı: 4
• Bağlantı Tipi: Ortak Anot (+)
• Renk Kanalları: Kırmızı, Yeşil, Mavi
• Kırmızı İleri Gerilimi (Vf): Yaklaşık 2,0V
• Yeşil İleri Gerilimi (Vf): Yaklaşık 3,0-3,2V
• Mavi İleri Gerilimi (Vf): Yaklaşık 3,0-3,2V
• Tipik Kanal Akımı: 20mA
• Montaj Tipi: THT / Delikli montaj

Bağlantı Yapısı

Ortak anot RGB LED içerisinde kırmızı, yeşil ve mavi olmak üzere üç ayrı LED kanalı bulunur. Bu kanalların anot uçları LED içerisinde ortak bir bağlantıda birleştirilmiştir.

• Ortak Anot (+): Pozitif besleme hattına bağlanır
• R Kanalı: Kırmızı LED kanalını kontrol eder
• G Kanalı: Yeşil LED kanalını kontrol eder
• B Kanalı: Mavi LED kanalını kontrol eder

RGB LED'lerde fiziksel bacak sırası üreticiye göre değişebileceğinden bağlantı yapılmadan önce ürünün pin dizilimi kontrol edilmelidir.

Arduino ile RGB LED Kontrol Uygulaması

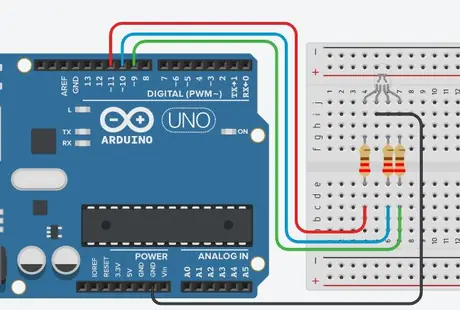

Görseldeki uygulama 5mm ortak anot RGB LED ile hazırlanmıştır. Her renk kanalı için ayrı bir akım sınırlama direnci kullanılır.

Görselde RGB LED'in ortak anot bağlantısı Arduino'nun +5V hattına bağlanmıştır. Kırmızı, yeşil ve mavi kanallar ise ayrı ayrı 220Ω direnç üzerinden Arduino'nun PWM çıkışlarına bağlanmıştır.

Arduino'nun PWM çıkışları kullanılarak kırmızı, yeşil ve mavi kanalların parlaklıkları ayrı ayrı ayarlanabilir. Kanallar farklı seviyelerde birlikte çalıştırıldığında sarı, mor, camgöbeği ve beyaza yakın farklı renk tonları oluşturulabilir.

Bu LED ortak anot yapısında olduğu için kontrol mantığı standart ortak katot RGB LED'e göre terstir. Arduino çıkışı LOW seviyesine yaklaştıkça ilgili renk kanalı daha fazla iletime geçer; HIGH seviyesinde ise kanal kapanır.

Bağlantı ve Kullanım

• Ortak anot ucu pozitif beslemeye bağlanmalıdır
• Her RGB kanalı için ayrı seri direnç kullanılmalıdır
• Renk kanalları doğrudan besleme hattına bağlanmamalıdır
• PWM pinleri kullanılarak renklerin parlaklığı ayrı ayrı ayarlanabilir
• Direnç değeri besleme gerilimi, LED ileri gerilimi ve hedeflenen akıma göre seçilmelidir

Kullanım Alanları

• Arduino ve mikrodenetleyici projeleri
• RGB renk kontrol devreleri
• Durum ve uyarı göstergeleri
• Elektronik eğitim uygulamaları
• Breadboard ve prototip devreler
• Renkli ışık uygulamaları

Ek Bilgiler

• Her renk kanalı bağımsız bir LED gibi değerlendirilmelidir
• Her kanal için ayrı akım sınırlama direnci kullanılması gerekir
• Ortak anot RGB LED'lerde PWM kontrol mantığı ters çalışır
• LED'in bacak sırası üreticiye göre değişebileceğinden bağlantı öncesinde kontrol edilmelidir

Ürün Teknik Referans

RGB LED Genel Teknik Referans

Paket İçeriği

• 1 Adet 5mm RGB LED Ortak Anot - 4 Pin
