5mm Karışık Renk LED Seti – 5 Renk 100 Adet

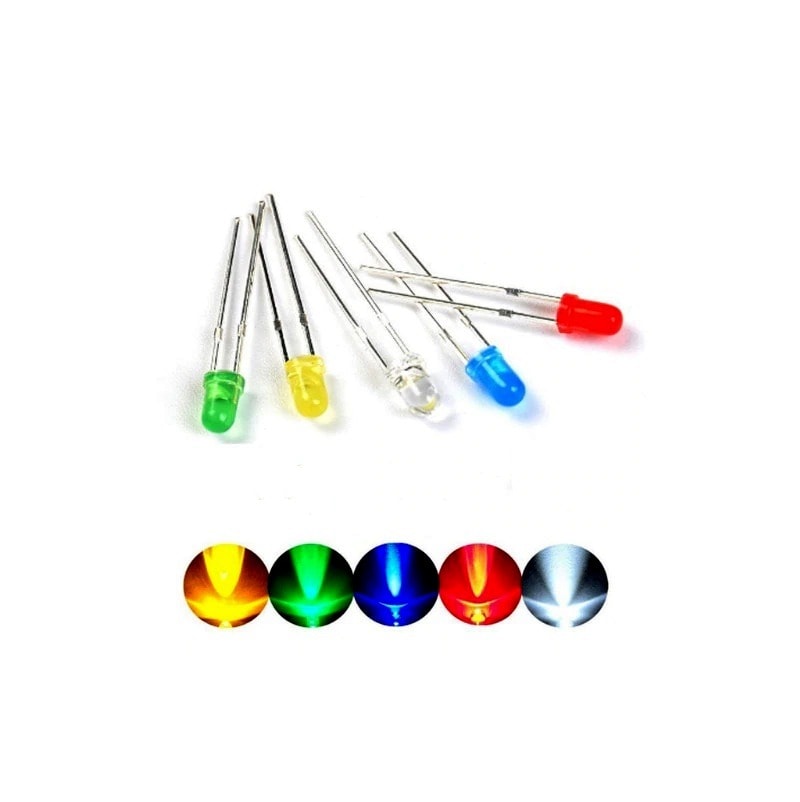

5mm karışık LED seti; kırmızı, sarı, yeşil, mavi ve beyaz renklerden oluşur. Her renkten 20 adet olmak üzere toplam 100 adet LED içerir. Arduino, breadboard, elektronik eğitim ve prototip devrelerde kullanılabilir.

Teknik Özellikler

• LED Çapı: 5mm
• LED Tipi: Yuvarlak THT LED
• Toplam Adet: 100
• Renk Sayısı: 5

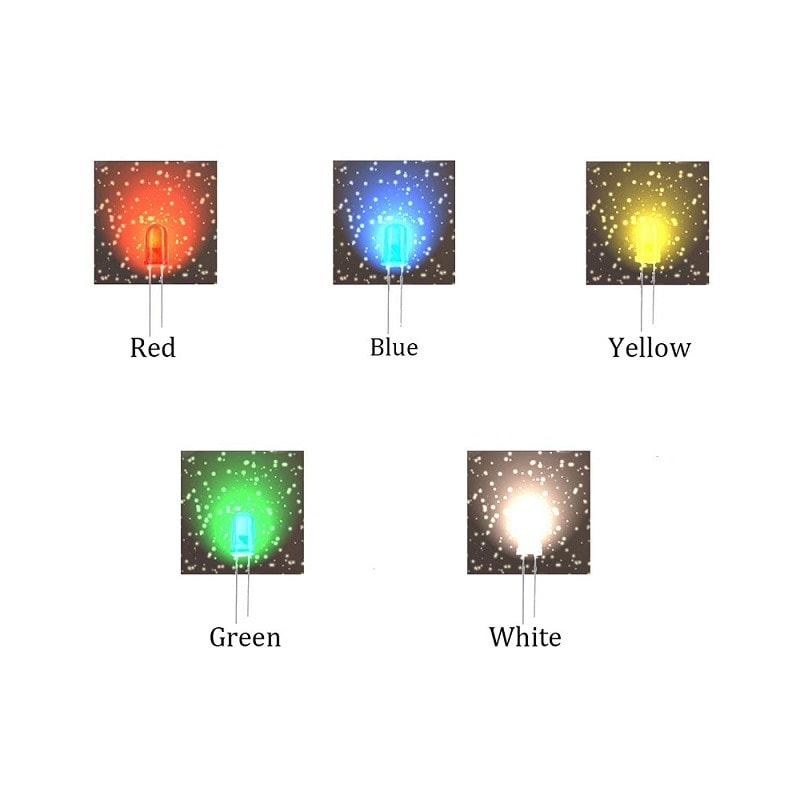

• Renkler: Kırmızı, Sarı, Yeşil, Mavi, Beyaz
• Tipik Çalışma Akımı: 20mA
• Bağlantı Tipi: 2 bacaklı
• Montaj Tipi: THT / Delikli montaj

Yaklaşık İleri Gerilim Değerleri

• Kırmızı: 1,8V – 2,2V
• Sarı: 2,0V – 2,2V
• Yeşil: 2,0V – 2,4V
• Mavi: 3,0V – 3,4V
• Beyaz: 3,0V – 3,4V

İleri gerilim değerleri LED rengine ve üretim partisine göre küçük farklılıklar gösterebilir.

LED Bacak Yapısı

Set içerisindeki LED'ler anot ve katot olmak üzere iki bağlantı bacağına sahiptir.

• Anot (+): Genellikle uzun bacaktır ve devrenin pozitif tarafına bağlanır.
• Katot (-): Genellikle kısa bacaktır ve GND veya negatif hatta bağlanır.

LED gövdesindeki düzleştirilmiş kenar çoğunlukla katot tarafını gösterir. Bacaklar kesilmişse bağlantı yönü multimetrenin diyot test özelliğiyle kontrol edilebilir.

Bağlantı ve Kullanım

• LED doğrudan 5V besleme hattına bağlanmamalıdır
• Her LED ile seri akım sınırlama direnci kullanılmalıdır
• 5V Arduino uygulamalarında 220Ω veya 330Ω gibi uygun bir seri direnç kullanılabilir
• Anot pozitif tarafa, katot GND tarafına bağlanmalıdır
• Direnç değeri LED rengine, besleme gerilimine ve hedeflenen akıma göre seçilmelidir

Arduino ile Buton Kontrollü LED Uygulaması

Görseldeki bağlantı düzeni set içerisindeki kırmızı, sarı, yeşil, mavi veya beyaz 5mm LED'lerden biri kullanılarak uygulanabilir.

Bu uygulamada buton Arduino'nun dijital girişine, LED ise seri akım sınırlama direnci üzerinden dijital çıkışa bağlanır. Butona basıldığında Arduino giriş durumunu algılar ve LED'i yakar.

Farklı renklerdeki LED'lerin ileri gerilim değerleri değiştiğinden, kullanılacak seri direnç LED rengine göre kontrol edilmelidir.

Kullanım Alanları

• Arduino ve mikrodenetleyici projeleri
• Breadboard uygulamaları
• Elektronik eğitim setleri
• Durum ve uyarı göstergeleri
• Prototip devreler
• Işıklı panel uygulamaları
• Hobi elektroniği projeleri

Ek Bilgiler

• Her LED için ayrı akım sınırlama direnci kullanılmalıdır
• LED rengine göre ileri gerilim değeri değişir
• LED parlaklığı üzerinden geçen akıma bağlı olarak değişir
• Işık şiddeti ve görüş açısı üretim partisine göre değişebilir
• Ürün görünümü ve bacak uzunluklarında küçük farklılıklar olabilir

Teknik Referans

5mm LED Genel Teknik Referans

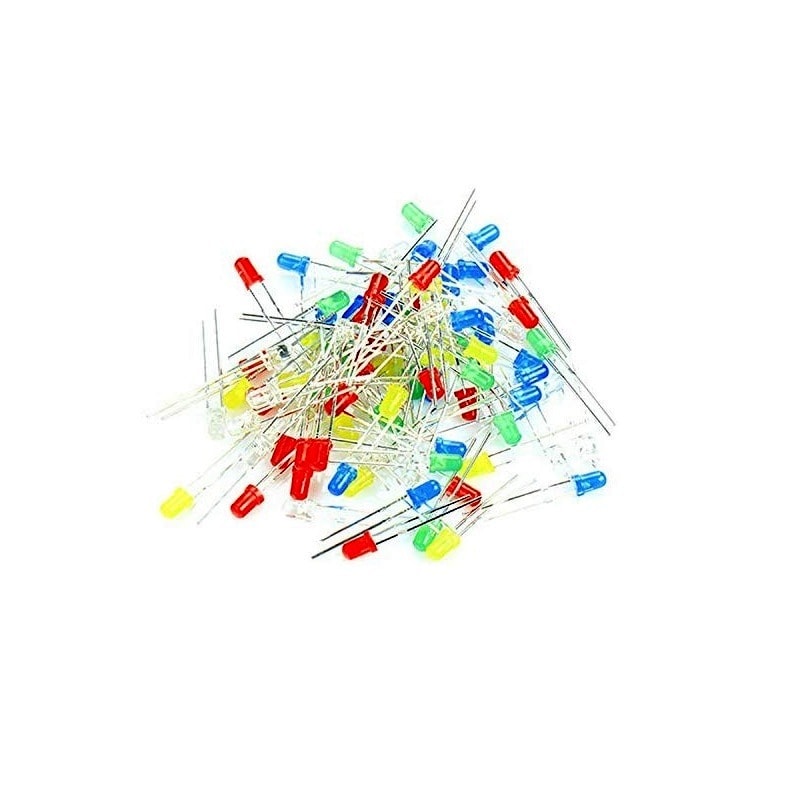

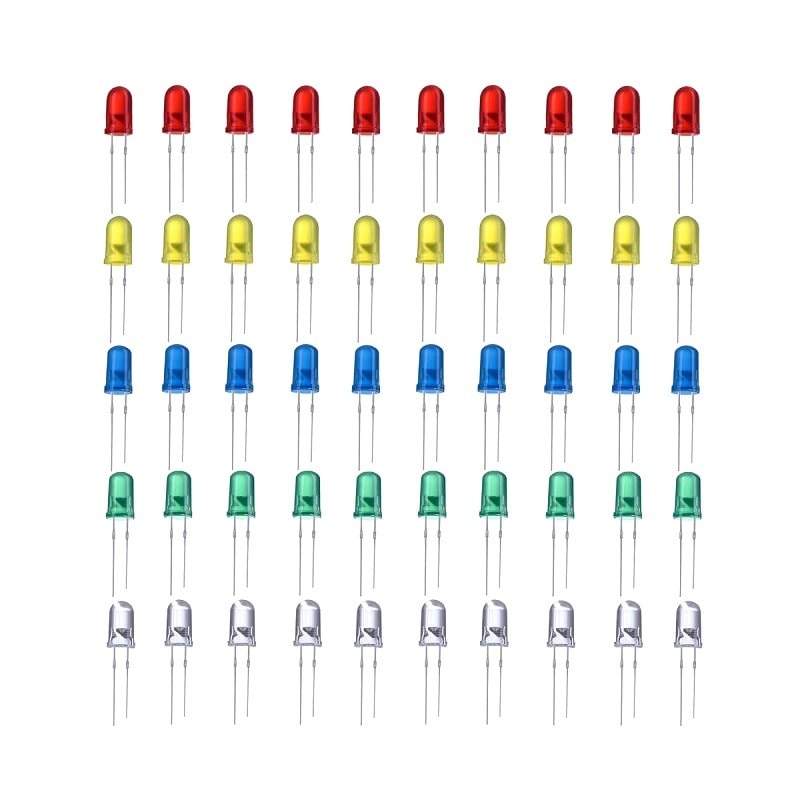

Paket İçeriği

• 20 Adet 5mm Kırmızı LED
• 20 Adet 5mm Sarı LED
• 20 Adet 5mm Yeşil LED
• 20 Adet 5mm Mavi LED
• 20 Adet 5mm Beyaz LED
• Toplam: 100 Adet LED
