3mm Kırmızı LED

3mm kırmızı LED, elektronik devrelerde durum göstergesi, uyarı ışığı ve görsel bildirim amacıyla kullanılan iki bacaklı bir LED modelidir. Küçük boyutu sayesinde breadboard, baskı devre ve eğitim projelerinde rahatlıkla kullanılabilir.

Teknik Özellikler

• LED Çapı: 3mm
• Işık Rengi: Kırmızı
• Lens Yapısı: Kırmızı şeffaf
• İleri Gerilim (Vf): 1,8V – 2,2V, 20mA akımda
• Işık Şiddeti: 45 – 100 mcd, 20mA akımda
• Tepe Dalga Boyu: 660nm
• Dominant Dalga Boyu: 643nm
• Görüş Açısı: 35°
• Maksimum Sürekli İleri Akım: 30mA
• Maksimum Ters Gerilim: 4V
• Maksimum Güç Dağılımı: 66mW
• Çalışma Sıcaklığı: -25°C ile +85°C
• Bağlantı Tipi: 2 bacaklı
• Montaj Tipi: THT / Delikli montaj

LED Bacak Yapısı

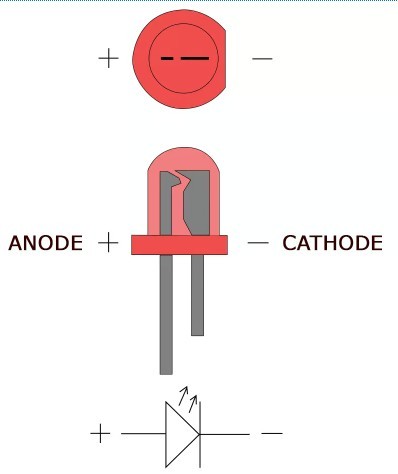

3mm LED, anot ve katot olmak üzere iki bağlantı bacağına sahiptir. LED’in doğru yönde bağlanması gerekir.

• Anot (+): Genellikle uzun bacaktır ve devrenin pozitif tarafına bağlanır.
• Katot (-): Genellikle kısa bacaktır ve devrenin negatif veya GND tarafına bağlanır.

LED gövdesindeki düzleştirilmiş kenar çoğunlukla katot tarafını gösterir. Bacaklar daha önce kesilmişse bağlantı yönü gövde işaretinden veya ölçüm yapılarak kontrol edilmelidir.

Bağlantı ve Kullanım

• LED doğrudan 5V veya başka bir güç kaynağına bağlanmamalıdır
• LED ile seri akım sınırlama direnci kullanılmalıdır
• 5V Arduino uygulamalarında 220Ω veya benzeri uygun bir seri direnç kullanılabilir
• Anot pozitif tarafa, katot GND tarafına bağlanmalıdır
• Ters bağlantıda LED normal şekilde ışık vermez
• Direnç değeri besleme gerilimine ve istenen LED akımına göre seçilmelidir
• 30mA değeri mutlak maksimum sınırdır ve sürekli çalışma hedefi olarak kullanılmamalıdır

Arduino ile Buton Kontrollü LED Uygulaması

Görseldeki uygulama, 3mm kırmızı LED ile yapılabilir. LED’in anot-katot yönü ve seri direnç bağlantısı doğru yapılmalıdır.

Bu uygulamada buton Arduino’nun dijital girişlerinden birine, LED ise seri akım sınırlama direnci üzerinden dijital çıkışa bağlanır. Butona basıldığında Arduino giriş durumunu algılar ve ilgili çıkışı aktif ederek LED’in yanmasını sağlar.

LED hattındaki direnç, LED üzerinden geçen akımı sınırlar. Buton tarafındaki direnç ise giriş pininin butona basılmadığında kararsız durumda kalmasını önlemek amacıyla pull-down veya devrenin bağlantı şekline göre pull-up görevi görebilir.

• LED seri direnci LED akımını sınırlandırır
• Buton kullanıcıdan dijital giriş alınmasını sağlar
• Arduino buton durumuna göre LED’i açıp kapatır
• 3mm ve 5mm standart LED'lerde aynı temel bağlantı mantığı kullanılabilir

Kullanım Alanları

• Arduino ve mikrodenetleyici projeleri
• Durum ve uyarı göstergeleri
• Elektronik eğitim setleri
• Breadboard deneyleri
• Kontrol panelleri
• Prototip devreler
• Hobi elektroniği uygulamaları

Ek Bilgiler

• LED kullanılırken seri akım sınırlama direnci kullanılmalıdır
• 20mA, datasheette optik ve elektriksel karakteristiklerin ölçüldüğü akımdır
• 30mA değeri mutlak maksimum sürekli ileri akımdır
• LED rengi ve parlaklığı çalışma akımına göre değişebilir
• Ürün görünümü ve bacak uzunlukları üretim partisine göre küçük farklılıklar gösterebilir

Ürün Datasheet

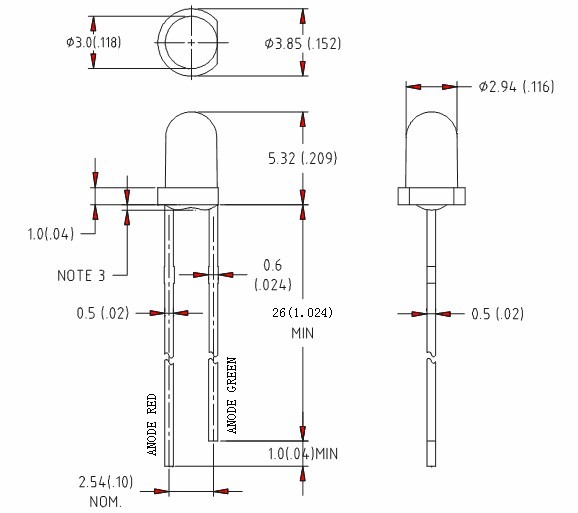

3mm Kırmızı LED Teknik Doküman

Paket İçeriği

• 1 Adet 3mm Kırmızı LED
