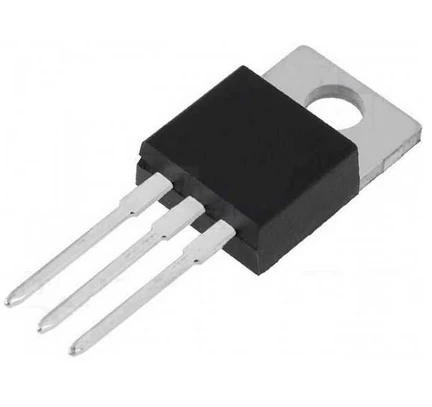

LM7805 5V Voltaj Regülatörü

LM7805, sabit 5V çıkış sağlayan lineer voltaj regülatörüdür. Güç kaynağından gelen daha yüksek DC gerilimi, kararlı 5V seviyesine düşürerek Arduino projeleri, mikrodenetleyici devreleri, sensör uygulamaları ve çeşitli elektronik sistemlerde güvenilir besleme elde edilmesini sağlar. Kullanımı kolay yapısı ve yaygın bulunabilirliği sayesinde hem eğitim hem de profesyonel projelerde sıkça tercih edilir.

Teknik Özellikler

• Ürün Tipi: Pozitif lineer voltaj regülatörü
• Çıkış Gerilimi: 5V DC
• Regülatör Serisi: 78xx
• Maksimum Çıkış Akımı: Uygun soğutma ile tipik olarak 1A’e kadar
• Giriş Gerilimi: 5V’un üzerinde besleme gerektirir (uygulamada genellikle 7V ve üzeri tercih edilir)
• Paket Tipi: TO-220
• Dahili Koruma Özellikleri: Aşırı ısınma ve kısa devre koruması

Pin Yapısı ve Bağlantı

LM7805’in TO-220 gövdesine önden, yazı yüzü size bakacak şekilde bakıldığında bacak sıralaması genellikle Giriş (IN) – Toprak (GND) – Çıkış (OUT) şeklindedir.

• 1. Bacak (IN): Regülatöre uygulanacak giriş gerilimi bağlanır
• 2. Bacak (GND): Devrenin toprak hattına bağlanır
• 3. Bacak (OUT): Sabit 5V çıkış alınır

Devre kurulumu sırasında giriş ve çıkış uçlarına uygun filtre kondansatörleri eklemek, regülatörün daha kararlı çalışmasına yardımcı olur. Akım ihtiyacı yükseldikçe soğutucu kullanılması tavsiye edilir.

Uygulama Devresi Açıklaması

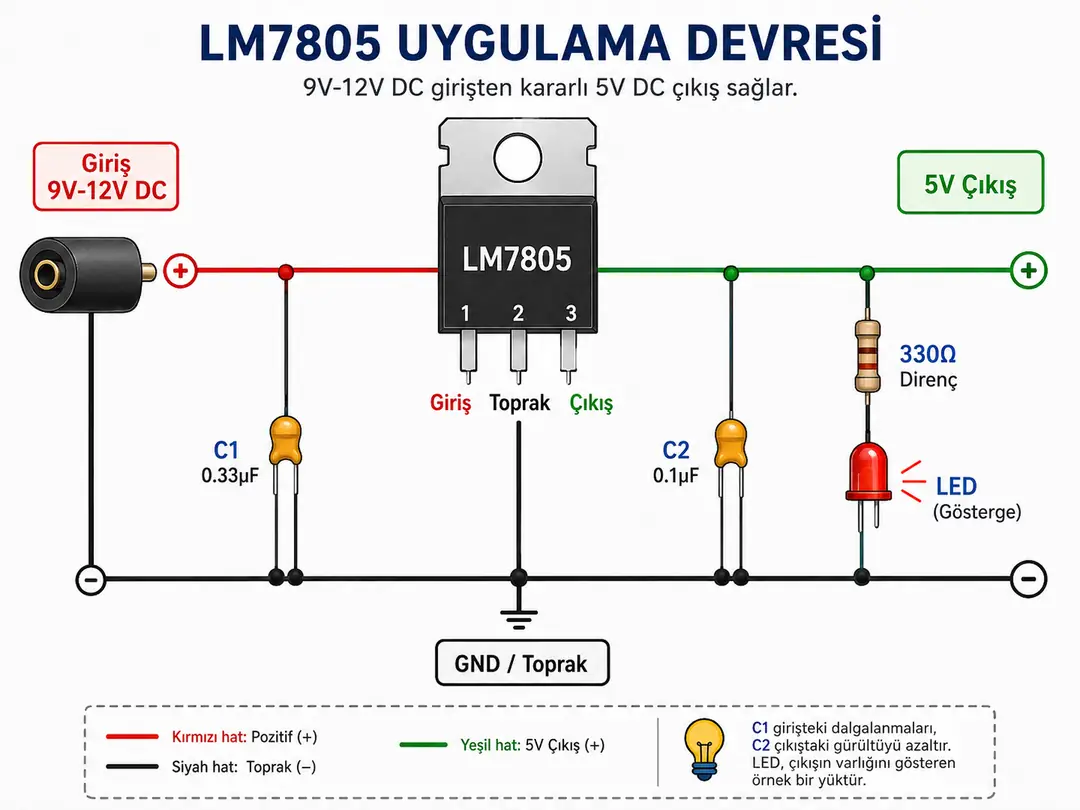

Yukarıdaki uygulama örneğinde LM7805, bir DC kaynaktan aldığı gerilimi kararlı 5V çıkışa dönüştürmektedir. Giriş tarafında yer alan kondansatör, besleme hattındaki dalgalanmaları azaltmaya yardımcı olurken; çıkış tarafındaki kondansatör ise regülatör çıkışının daha stabil olmasını sağlar. Devrede yer alan LED ve seri direnç, 5V çıkışın aktif olduğunu göstermek amacıyla kullanılmıştır.

Bu örnek devre; breadboard üzerinde basit güç kaynağı oluşturmak, mikrodenetleyici devrelerini beslemek, sensör modüllerine düzenli 5V sağlamak ve eğitim amaçlı regülasyon mantığını göstermek için uygundur.

Bağlantı ve Kullanım Önerileri

• Giriş gerilimi, regülatörün 5V çıkış verebilmesi için çıkış geriliminden daha yüksek olmalıdır
• Çok yüksek giriş gerilimlerinde veya yüksek akım çekilen uygulamalarda regülatör ısınabilir
• Isınma durumunda uygun bir soğutucu kullanılması önerilir
• Giriş ve çıkış uçlarına kondansatör eklenmesi kararlılığı artırır
• Ters bağlantı yapılmamalı, giriş ve çıkış uçları karıştırılmamalıdır

Kullanım Alanları

• Arduino ve mikrodenetleyici projeleri
• 5V ile çalışan sensör devreleri
• Breadboard güç kaynağı uygulamaları
• Elektronik eğitim ve prototip çalışmaları
• Küçük güç kaynakları ve regülasyon devreleri
• Kararlı 5V besleme gerektiren genel elektronik uygulamalar

Ek Bilgiler

• LM7805 lineer regülatör yapısında olduğu için giriş ve çıkış arasındaki gerilim farkını ısıya dönüştürür
• Yüksek akım uygulamalarında verimlilik açısından anahtarlamalı regülatörler tercih edilebilir
• Ürünün üreticisine göre baskı yazıları ve fiziksel görünümünde küçük farklılıklar olabilir
• Uygulama öncesinde kullanılacak giriş gerilimi ve akım ihtiyacı kontrol edilmelidir

Paket İçeriği

• 1 Adet LM7805 5V Voltaj Regülatörü
