L7809CV 9V 1.5A Lineer Voltaj Regülatörü TO-220

L7809CV, daha yüksek pozitif DC giriş gerilimlerinden sabit ve kararlı 9V çıkış elde etmek için kullanılan 3 pinli lineer voltaj regülatörüdür. L78 pozitif regülatör ailesinin 9V sabit çıkışlı modeli olan bu entegre, uygun soğutma koşullarında 1.5A seviyesine kadar çıkış akımı sağlayabilir.

Harici gerilim ayar dirençlerine ihtiyaç duymayan sabit çıkış yapısı sayesinde elektronik güç kaynakları, mikrodenetleyici projeleri, sensör devreleri, analog elektronik sistemler ve 9V ile çalışan düşük ve orta güçlü devrelerin beslenmesinde kullanılabilir.

Teknik Özellikler

• Model: L7809CV
• Seri: L78
• Regülatör Tipi: Sabit Pozitif Lineer Voltaj Regülatörü
• Çıkış Gerilimi: 9V
• Maksimum Çıkış Akımı: 1.5A
• Maksimum DC Giriş Gerilimi: 35V
• Tipik Dropout Gerilimi: Yaklaşık 2V @ 1A
• Minimum Regülasyon Yük Akımı: 5mA
• Çalışma Junction Sıcaklığı: 0°C–125°C
• Kılıf Tipi: TO-220
• Pin Sayısı: 3
• Çıkış Tipi: Sabit Pozitif 9V
• Dahili akım sınırlama koruması bulunur
• Dahili termal aşırı yük koruması bulunur
• Dahili güvenli çalışma alanı koruması bulunur
• Kısa devre koşullarına karşı koruma yapısına sahiptir

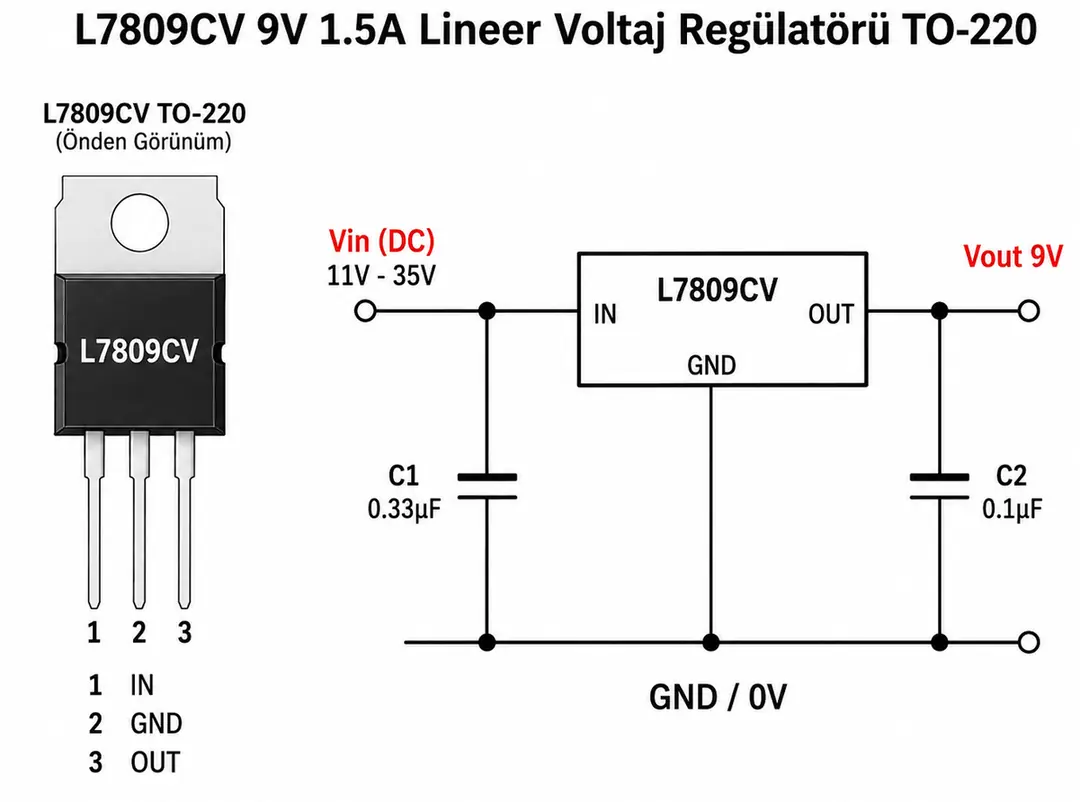

L7809CV Pin Yapısı ve 9V Regülatör Devresi

Yukarıdaki görsel L7809CV'nin TO-220 kılıftaki pin dizilimini ve temel sabit 9V regülatör bağlantısını göstermektedir. Entegre üzerindeki yazılar kullanıcıya bakacak şekilde önden tutulduğunda pinler soldan sağa doğru IN, GND ve OUT şeklindedir.

• Pin 1 – IN: Pozitif DC giriş geriliminin uygulandığı pindir
• Pin 2 – GND: Devrenin ortak toprak bağlantısıdır
• Pin 3 – OUT: Regüle edilmiş 9V çıkış geriliminin alındığı pindir
• Metal Tab: Elektriksel olarak GND bağlantısına bağlıdır

Metal tabın GND ile elektriksel olarak bağlantılı olması, soğutucu veya metal gövde montajı yapılırken dikkate alınmalıdır.

Sabit 9V Çıkış Özelliği

L7809CV'nin çıkış gerilimi fabrikasyon olarak 9V seviyesine ayarlanmıştır. Bu nedenle LM317 gibi ayarlanabilir regülatörlerde kullanılan harici direnç ağına ihtiyaç duyulmaz. Uygun giriş gerilimi uygulandığında OUT pininden yaklaşık 9V regüle edilmiş DC çıkış elde edilir.

Datasheet'te L7809C için 25°C'de tipik çıkış gerilimi 9V olarak belirtilmektedir. Giriş gerilimi ve yük koşullarına bağlı olarak çıkış geriliminin belirli toleranslar içerisinde değişmesi normaldir.

Giriş Gerilimi ve Dropout

L7809CV'nin 9V çıkışı doğru şekilde regüle edebilmesi için giriş geriliminin çıkış geriliminden yeterli miktarda yüksek olması gerekir. Entegrenin 1A yükte tipik dropout gerilimi yaklaşık 2V seviyesindedir.

Bu nedenle pratik uygulamalarda 9V çıkış için giriş geriliminin yaklaşık 11–12V veya üzerinde olması tercih edilir. Datasheet'te L7809C'nin çıkış regülasyonu 11.5V ve üzerindeki çeşitli giriş koşullarında karakterize edilmiştir.

Görselde belirtilen 35V değeri entegrenin mutlak maksimum DC giriş gerilimidir. Bu değer normal sürekli çalışma için hedeflenen giriş gerilimi olarak değerlendirilmemelidir. Giriş gerilimi yükseldikçe regülatör üzerindeki güç kaybı ve sıcaklık önemli ölçüde artar.

Giriş ve Çıkış Kondansatörleri

Görselde giriş tarafında 0.33µF, çıkış tarafında ise 0.1µF kondansatör kullanılmıştır. Bu değerler L78 serisinin temel uygulama bağlantısıyla uyumludur.

• C1 0.33µF: Giriş besleme hattındaki yüksek frekanslı parazitlerin ve ani değişimlerin azaltılmasına yardımcı olur
• C2 0.1µF: Çıkış hattının geçici yük değişimlerine verdiği tepkinin ve yüksek frekans performansının iyileştirilmesine yardımcı olur

Özellikle giriş kaynağı regülatörden uzaktaysa giriş bypass kondansatörünün entegrenin IN ve GND pinlerine yakın yerleştirilmesi önerilir.

1.5A Çıkış Akımı ve Soğutma

L7809CV uygun termal koşullar ve yeterli soğutucu kullanıldığında 1.5A seviyesine kadar çıkış akımı sağlayabilir. Bununla birlikte lineer regülatörlerde gerçek kullanılabilir çıkış akımı giriş ve çıkış gerilimleri arasındaki farkla doğrudan ilişkilidir.

Giriş gerilimi yükseldikçe regülatör üzerinde ısıya dönüşen güç artar. Bu nedenle 1.5A değeri her giriş geriliminde ve soğutucusuz kullanımda sürekli sağlanabilecek bir çalışma noktası olarak değerlendirilmemelidir.

Güç Kaybı ve Isınma

L7809CV lineer regülatör olduğundan giriş ve çıkış arasındaki gerilim farkı yük akımıyla birlikte büyük ölçüde ısıya dönüşür. Yaklaşık güç kaybı aşağıdaki formülle hesaplanabilir:

P ≈ (VIN - 9V) × IOUT

Örneğin 12V giriş geriliminden 9V çıkış alınırken yük 1A akım çekiyorsa regülatör üzerinde yaklaşık 3W güç kaybı oluşur.

24V girişten aynı 9V / 1A çıkış elde edilmeye çalışıldığında ise yaklaşık 15W güç kaybı meydana gelir. Bu nedenle yüksek giriş gerilimlerinde lineer regülatörün ciddi şekilde ısınabileceği dikkate alınmalı ve uygun soğutma yapılmalıdır.

Lineer Regülatör Kullanım Avantajı

L7809CV anahtarlamalı regülatörlere göre daha basit bir devre yapısına sahiptir ve bobin veya Schottky diyot gibi harici güç elemanlarına ihtiyaç duymaz. Az sayıda komponentle sabit 9V çıkış oluşturulabilir.

Lineer çalışma yapısı özellikle düşük gürültülü besleme gerektiren analog ve ses uygulamalarında avantaj sağlayabilir. Buna karşılık giriş ve çıkış gerilimleri arasındaki fark yüksek olduğunda enerji verimliliği düşer ve daha fazla ısı oluşur.

Dahili Koruma Özellikleri

L7809CV, aşırı yük ve hata koşullarında regülatörün korunmasına yardımcı olan dahili akım sınırlama, termal kapatma ve güvenli çalışma alanı koruma devrelerine sahiptir.

Entegre sıcaklığı güvenli çalışma sınırlarının üzerine çıktığında termal koruma devreye girebilir. Ancak bu koruma özellikleri uygun termal tasarım ve soğutucu kullanımının yerine geçmez.

PCB ve Montajda Dikkat Edilmesi Gerekenler

• IN, GND ve OUT bağlantıları kullanılacak yük akımına uygun PCB yolu genişliğiyle tasarlanmalıdır
• Giriş ve çıkış kondansatörleri regülatöre mümkün olduğunca yakın yerleştirilmelidir
• Yüksek çıkış akımlarında uygun TO-220 soğutucu kullanılmalıdır
• Metal tabın GND ile elektriksel bağlantılı olduğu dikkate alınmalıdır
• Giriş geriliminin 35V mutlak maksimum değerini aşmaması gerekir
• Kondansatörlerin gerilim dayanımı kullanılan giriş ve çıkış gerilimlerine uygun seçilmelidir

Kullanım Alanları

• 9V sabit DC güç kaynakları
• Analog elektronik devreler
• Sensör besleme devreleri
• Mikrodenetleyici ve kontrol projeleri
• Ses ve pre-amplifikatör devreleri
• Elektronik prototip uygulamaları
• Robotik projeler
• Test ve ölçüm devreleri
• Endüstriyel elektronik uygulamaları
• PCB güç kaynağı tasarımları
• 9V ile çalışan elektronik modüller
• Yerel kart üzeri voltaj regülasyonu

Paket İçeriği

• 1 Adet L7809CV 9V 1.5A Lineer Voltaj Regülatörü TO-220
