LM1117T 3.3V 800mA LDO Lineer Voltaj Regülatörü TO-220-3 National

LM1117T 3.3V 800mA LDO Lineer Voltaj Regülatörü, daha yüksek bir DC giriş gerilimini sabit ve kararlı 3.3V çıkış gerilimine düşürmek için kullanılan düşük düşümlü lineer regülatördür. 800mA seviyesine kadar çıkış akımı sağlayabilen LM1117T-3.3, mikrodenetleyiciler, sensörler, haberleşme modülleri ve 3.3V ile çalışan elektronik devrelerin beslenmesinde kullanılabilir.

TO-220-3 kılıf yapısı sayesinde prototip devrelerde, güç kaynaklarında ve soğutucu kullanımının gerekli olduğu uygulamalarda kolay bağlantı imkanı sunar. Düşük dropout voltajı sayesinde klasik lineer regülatörlere kıyasla giriş ve çıkış gerilimleri arasında daha düşük gerilim farkıyla çalışabilir.

Teknik Özellikler

• Model: LM1117T-3.3
• Regülatör Tipi: LDO Lineer Voltaj Regülatörü
• Çıkış Gerilimi: 3.3V sabit
• Maksimum Çıkış Akımı: 800mA
• Kılıf Tipi: TO-220-3
• Pin Sayısı: 3
• Üretici / Marka: National Semiconductor
• Regülatör Yapısı: Pozitif lineer regülatör
• Tipik Dropout Gerilimi: Yaklaşık 1.2V @ 800mA
• Maksimum Dropout Gerilimi: Yaklaşık 1.3V @ 800mA
• Önerilen Maksimum Giriş Gerilimi: 15V
• Sabit 3.3V çıkış versiyonu
• Dahili akım sınırlama özelliği
• Dahili termal koruma özelliği
• PCB ve elektronik güç kaynağı uygulamalarına uygun

LM1117T-3.3 Pin Bağlantıları

LM1117T-3.3 sabit çıkışlı model 3 adet bağlantı pinine sahiptir. Sabit 3.3V versiyonunda pinlerin görevleri aşağıdaki şekildedir:

• Pin 1 – GND: Devrenin toprak bağlantısıdır
• Pin 2 – VOUT: Regüle edilmiş 3.3V çıkış bağlantısıdır
• Pin 3 – VIN: Regülatörün giriş gerilimi bağlantısıdır
• Metal Tab: VOUT ile elektriksel olarak bağlantılıdır

Bağlantı yapılırken pin diziliminin kullanılan LM1117T paketine göre kontrol edilmesi önerilir. Özellikle metal soğutucu yüzeyin VOUT bağlantısına elektriksel olarak bağlı olduğu dikkate alınmalıdır.

3.3V Sabit Çıkış Özelliği

LM1117T-3.3, çıkış gerilimi fabrikasyon olarak 3.3V seviyesine ayarlanmış sabit çıkışlı bir regülatördür. Bu nedenle ayarlanabilir LM1117-ADJ modelinden farklı olarak çıkış gerilimini belirlemek için harici direnç bölücü kullanılmasına ihtiyaç duymaz.

Giriş gerilimi uygun seviyede olduğu sürece regülatör çıkışında yaklaşık 3.3V elde edilir. Bu özellik, 3.3V ile çalışan elektronik devrelerin daha yüksek DC besleme gerilimlerinden çalıştırılmasını kolaylaştırır.

LDO ve Dropout Gerilimi

LDO, "Low Dropout Regulator" yani düşük düşümlü voltaj regülatörü anlamına gelir. Bir lineer regülatörün doğru şekilde regülasyon yapabilmesi için giriş geriliminin çıkış geriliminden belirli miktarda yüksek olması gerekir. Bu fark dropout gerilimi olarak adlandırılır.

LM1117 ailesinde 800mA çıkış akımında dropout gerilimi tipik olarak yaklaşık 1.2V, maksimum yaklaşık 1.3V seviyesindedir. Bu nedenle 3.3V çıkış elde etmek için giriş geriliminin yeterli seviyede tutulması gerekir.

LM1117T-3.3 için 5V giriş kullanımı oldukça yaygın bir uygulamadır. 5V giriş gerilimi uygun koşullarda regüle edilerek 3.3V çıkış elde edilebilir.

LM1117 Devre Şeması ve Çalışma Yapısı

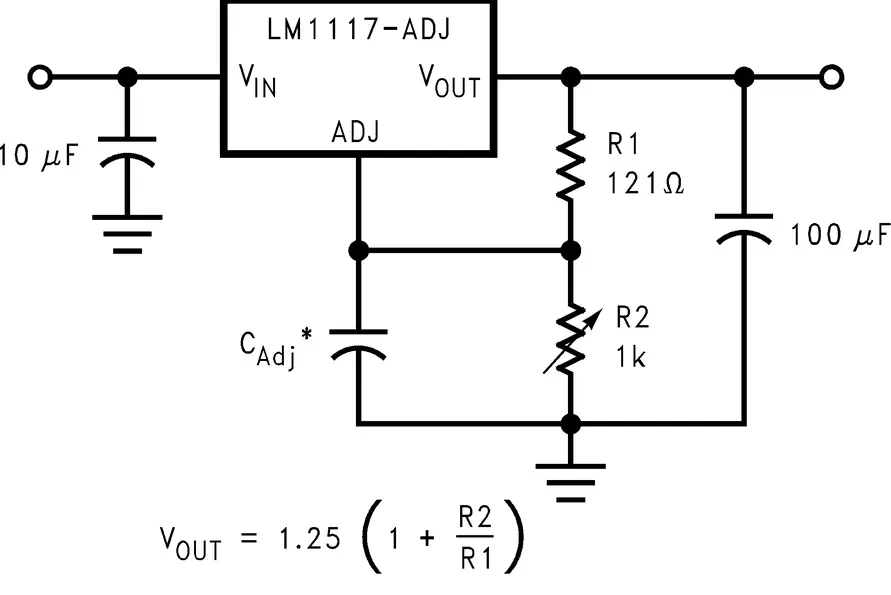

Yukarıdaki devre şeması LM1117 ailesinin ayarlanabilir çıkışlı LM1117-ADJ versiyonunun çalışma prensibini göstermektedir. Şemada giriş tarafında 10µF kondansatör, çıkış tarafında 100µF kondansatör ve çıkış geriliminin belirlenmesi için R1 ile R2 dirençleri kullanılmaktadır.

Şemadaki R1 direnci VOUT ile ADJ pini arasına, R2 direnci ise ADJ pini ile GND arasına bağlanmıştır. Ayarlanabilir LM1117 modelinde çıkış gerilimi yaklaşık olarak aşağıdaki formülle belirlenir:

VOUT ≈ 1.25 × (1 + R2 / R1)

Görselde R1 için 121Ω, R2 için 1kΩ değerleri gösterilmektedir. R2 değerinin değiştirilmesiyle ayarlanabilir LM1117 modelinin çıkış gerilimi değiştirilebilir. CADJ kondansatörü ise ayarlanabilir modelde ripple bastırma performansının iyileştirilmesine yardımcı olabilir.

LM1117T-3.3 sabit çıkışlı üründe bu dirençlerle çıkış gerilimi ayarlaması yapılmasına gerek yoktur. Sabit 3.3V versiyonunda ADJ yerine GND pini bulunur ve regülatör uygun giriş gerilimi uygulandığında doğrudan 3.3V çıkış sağlar. Görsel, LM1117 ailesinin genel çalışma ve filtreleme yapısını göstermek amacıyla kullanılabilir.

Giriş ve Çıkış Kondansatörleri

LM1117 ile kararlı bir güç kaynağı tasarlanırken giriş ve çıkış kondansatörlerinin kullanılması önemlidir. Giriş kondansatörü besleme hattındaki ani değişimlerin ve parazitlerin azaltılmasına yardımcı olurken çıkış kondansatörü regülatörün kararlılığının ve geçici yük tepkisinin iyileştirilmesinde görev alır.

Üretici uygulama bilgilerinde giriş tarafında 10µF kondansatör uygun bir başlangıç değeri olarak belirtilmektedir. Çıkış tarafında ise regülatör kararlılığı açısından uygun kondansatör seçimi önemlidir.

5V Girişten 3.3V Elde Etme

LM1117T-3.3'ün yaygın kullanım senaryolarından biri 5V besleme hattından 3.3V elde etmektir. VIN pinine 5V uygulandığında, GND bağlantısı ortaklanarak VOUT pininden regüle edilmiş yaklaşık 3.3V çıkış alınabilir.

Bu yapı Arduino, mikrodenetleyici sistemleri, sensör kartları ve 3.3V haberleşme modülleri gibi farklı çalışma gerilimlerine sahip elektronik bileşenlerin aynı sistem içerisinde kullanılmasını kolaylaştırır.

Güç Kaybı ve Isınma

LM1117T bir lineer regülatör olduğu için giriş ve çıkış gerilimi arasındaki fark enerji olarak büyük ölçüde ısıya dönüşür. Regülatör üzerinde oluşacak yaklaşık güç kaybı aşağıdaki formülle hesaplanabilir:

P ≈ (VIN - VOUT) × IOUT

Örneğin 5V girişten 3.3V çıkış alınırken yük 500mA akım çekiyorsa regülatör üzerinde yaklaşık 0.85W güç kaybı oluşur. Çıkış akımı yükseldikçe veya giriş ile çıkış arasındaki gerilim farkı arttıkça oluşan ısı da artar.

Yüksek akımlı uygulamalarda regülatörün sıcaklığı kontrol edilmeli ve gerektiğinde uygun bir soğutucu kullanılmalıdır. 800mA değeri regülatörün çıkış akımı kapasitesini ifade eder; her giriş gerilimi ve ortam koşulunda soğutucusuz olarak sürekli 800mA kullanılabileceği anlamına gelmez.

Dahili Koruma Özellikleri

LM1117 ailesi, devrenin güvenilir çalışmasına yardımcı olmak amacıyla dahili akım sınırlama ve termal koruma özelliklerine sahiptir. Çıkış akımının veya entegre sıcaklığının güvenli çalışma sınırlarının dışına çıkması durumunda bu koruma mekanizmaları regülatörün zarar görme riskini azaltmaya yardımcı olur.

Bununla birlikte dahili koruma özellikleri doğru güç ve termal tasarımın yerine geçmez. Devrede giriş gerilimi, çıkış akımı, ortam sıcaklığı ve soğutma koşulları birlikte değerlendirilmelidir.

Kullanım Alanları

• 5V gerilimden 3.3V güç hattı oluşturma
• Mikrodenetleyici besleme devreleri
• Arduino ve geliştirme kartı projeleri
• ESP8266 ve benzeri 3.3V elektronik sistemler
• Sensör besleme devreleri
• Haberleşme modülleri
• RF ve kablosuz elektronik devreler
• Gömülü sistem projeleri
• DC güç kaynağı devreleri
• DC-DC dönüştürücü sonrası lineer regülasyon
• Elektronik prototip ve geliştirme uygulamaları
• PCB güç dağıtım devreleri
• 3.3V lojik devrelerin beslenmesi

Bağlantı ve Kullanım Önerileri

• VIN pinine regülatörün çalışma sınırları içerisinde uygun DC giriş gerilimi uygulanmalıdır
• GND pini devrenin ortak toprak hattına bağlanmalıdır
• VOUT pininden sabit 3.3V çıkış alınır
• Giriş ve çıkış kondansatörleri regülatöre mümkün olduğunca yakın yerleştirilmelidir
• Yüksek akımlarda PCB yollarının yeterli genişlikte olması önerilir
• Giriş ve çıkış arasındaki gerilim farkı arttıkça regülatörün ısınması artar
• Yüksek güç kaybı oluşan uygulamalarda TO-220 gövde için uygun soğutucu kullanılabilir
• Metal tabın VOUT bağlantısına elektriksel olarak bağlı olduğu dikkate alınmalıdır

Ek Bilgiler

• LM1117T-3.3 sabit 3.3V çıkışlı modeldir
• Maksimum çıkış akımı 800mA seviyesindedir
• TO-220-3 kılıf yapısına sahiptir
• Düşük dropout özellikli lineer regülatör sınıfında yer alır
• Pin 1 sabit çıkışlı modelde GND bağlantısıdır
• Pin 2 VOUT bağlantısıdır
• Pin 3 VIN bağlantısıdır
• TO-220 metal tab VOUT ile elektriksel olarak bağlantılıdır
• Dahili akım sınırlama ve termal koruma özelliklerine sahiptir
• Lineer regülatör olduğu için giriş ve çıkış arasındaki gerilim farkı ısı olarak harcanır
• Yüksek çıkış akımlarında termal tasarım ve soğutma dikkate alınmalıdır
• Ürün bağlantısı yapılmadan önce pin diziliminin kontrol edilmesi önerilir

Paket İçeriği

• 1 Adet LM1117T 3.3V 800mA LDO Lineer Voltaj Regülatörü TO-220-3 National
