LM2576HVT-12 12V 3A Step-Down Voltaj Regülatörü TO-220-5

LM2576HVT-12, yüksek DC giriş gerilimini sabit 12V seviyesine düşürmek için kullanılan 3A çıkış kapasiteli anahtarlamalı step-down (buck) voltaj regülatörü entegresidir. LM2576HV SIMPLE SWITCHER ailesinin yüksek giriş gerilimi destekleyen sabit çıkışlı modellerinden biridir.

Uygun bobin, Schottky diyot ve kondansatörlerle birlikte kullanılarak 12V DC güç kaynakları, endüstriyel elektronik sistemler, robotik uygulamalar ve gömülü sistemlerin besleme devrelerinde kullanılabilir. Anahtarlamalı yapısı sayesinde yüksek giriş gerilimlerini 12V seviyesine düşürürken klasik lineer regülatörlere göre daha yüksek verim elde edilmesine yardımcı olur.

Teknik Özellikler

• Model: LM2576HVT-12
• Seri: LM2576HV SIMPLE SWITCHER
• Regülatör Tipi: Anahtarlamalı Step-Down / Buck Regülatör
• Çıkış Gerilimi: Sabit 12V
• Maksimum Çıkış Akımı: 3A
• HV Seri Giriş Gerilimi Üst Sınırı: 60V
• 12V sabit sürüm için datasheet regülasyon test aralığı: 15V–60V
• Anahtarlama Frekansı: Tipik 52kHz
• Tipik Verim: Yaklaşık %88 @ 15V giriş, 12V çıkış, 3A yük
• Kılıf Tipi: TO-220-5
• Pin Sayısı: 5
• Çıkış Tipi: Sabit Pozitif Gerilim
• Kontrol Yapısı: Voltage Mode
• ON/OFF kontrol girişi bulunur
• Dahili akım sınırlama özelliği bulunur
• Dahili termal kapatma koruması bulunur
• Harici bobin gerektirir
• Harici Schottky / catch diyot gerektirir
• Giriş ve çıkış kondansatörleriyle birlikte kullanılır

Step-Down (Buck) Çalışma Prensibi

LM2576HVT-12 bir lineer regülatör değil, anahtarlamalı buck dönüştürücüdür. Entegre içerisindeki güç anahtarı yüksek frekansta açılıp kapanarak giriş kaynağından alınan enerjiyi harici bobine aktarır. Bobin, Schottky diyot ve çıkış kondansatörü birlikte çalışarak bu anahtarlamalı enerjinin kararlı 12V DC çıkışa dönüştürülmesini sağlar.

Bu çalışma yöntemi sayesinde giriş ve çıkış arasındaki gerilim farkının doğrudan ısıya dönüştüğü lineer regülatörlere göre özellikle yüksek giriş gerilimlerinde daha yüksek verim elde edilebilir.

Örneğin 24V gibi bir DC besleme hattından 12V oluşturulması gereken uygulamalarda uygun harici komponentlerle birlikte LM2576HVT-12 kullanılabilir.

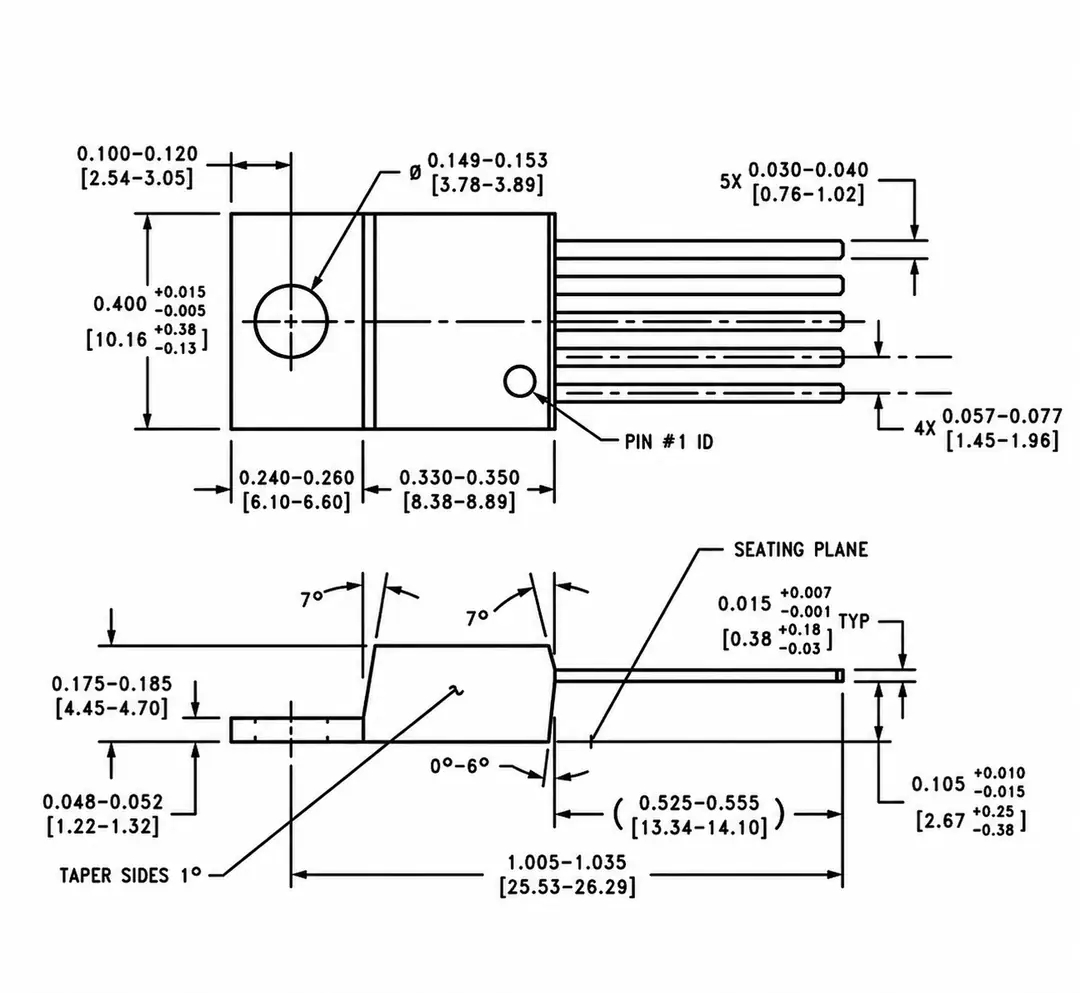

LM2576HVT-12 Pin Dizilimi ve TO-220-5 Gövde Ölçüleri

Yukarıdaki teknik çizim, LM2576HVT-12'nin kullandığı 5 pinli TO-220 güç kılıfının fiziksel yapısını ve temel mekanik ölçülerini göstermektedir. Görselde ana ölçüler inç cinsinden, köşeli parantez içerisindeki karşılıkları ise milimetre cinsinden verilmiştir.

Gövde üzerinde bulunan küçük dairesel işaret Pin 1 konumunu gösterir. PCB tasarımı veya manuel bağlantı yapılırken entegrenin yönünün ve pin numaralandırmasının doğru belirlenmesi açısından bu işaret dikkate alınmalıdır.

LM2576HVT-12 Pin Bağlantıları

• Pin 1 – VIN: DC giriş geriliminin uygulandığı pindir
• Pin 2 – OUTPUT: Entegrenin anahtarlamalı güç çıkışıdır; bobin ve catch diyot bu hatla bağlantılıdır
• Pin 3 – GND: Devrenin ortak toprak bağlantısıdır
• Pin 4 – FEEDBACK: Regüle edilmiş çıkış geriliminin kontrol edilmesini sağlayan geri besleme girişidir
• Pin 5 – ON/OFF: Regülatörün elektronik olarak açılıp kapatılmasını sağlayan kontrol girişidir

LM2576HVT-12 sabit 12V çıkışlı bir model olduğu için FEEDBACK pini regüle edilmiş çıkış gerilimini izlemek amacıyla kullanılır. Ayarlanabilir LM2576 modellerinden farklı olarak çıkış gerilimini belirlemek için harici direnç bölücü ağına ihtiyaç duyulmaz.

TO-220-5 Mekanik Ölçüleri

TO-220-5 kılıf, güç elektroniği uygulamalarında yaygın olarak kullanılan ve gerektiğinde harici soğutucuya mekanik olarak sabitlenebilen bir gövde yapısına sahiptir. Gönderilen teknik çizimde gösterilen temel ölçüler aşağıdaki gibidir:

• Gövde / Tab Genişliği: Yaklaşık 10.03–10.54 mm
• Metal Tab Bölümü Uzunluğu: Yaklaşık 6.10–6.60 mm
• Plastik Gövde Uzunluğu: Yaklaşık 8.38–8.89 mm
• Montaj Deliği Çapı: Yaklaşık 3.78–3.89 mm
• Montaj Deliği Konum Ölçüsü: Yaklaşık 2.54–3.05 mm
• Gövde Kalınlığı: Yaklaşık 4.45–4.70 mm
• Metal Tab Kalınlığı: Yaklaşık 1.22–1.32 mm
• Pin Genişliği: Yaklaşık 0.76–1.02 mm
• Pin Aralık Ölçüsü: Yaklaşık 1.45–1.96 mm
• Gövde Sonundan Pin Ucuna Uzunluk: Yaklaşık 13.34–14.10 mm
• Toplam Paket Uzunluğu: Yaklaşık 25.53–26.29 mm

Mekanik ölçüler üretim toleranslarına bağlı olarak küçük farklılıklar gösterebilir. PCB footprint hazırlanırken tek bir nominal ölçü yerine ilgili paket çizimindeki minimum ve maksimum toleransların dikkate alınması önerilir.

12V Sabit Çıkış Özelliği

LM2576HVT-12 fabrikasyon olarak 12V sabit çıkış sağlayacak şekilde tasarlanmıştır. Bu nedenle ayarlanabilir LM2576-ADJ modelinden farklı olarak çıkış geriliminin kullanıcı tarafından harici dirençlerle hesaplanmasına gerek yoktur.

Uygun giriş gerilimi, doğru bobin, diyot, giriş kondansatörü ve çıkış kondansatörü kullanıldığında geri besleme sistemi çıkış gerilimini yaklaşık 12V seviyesinde tutar.

Üretici elektriksel karakteristiklerinde LM2576HV'nin 12V sabit çıkış versiyonu için 0.5A–3A yük aralığında ve 15V–60V giriş gerilimi koşullarında çıkış regülasyonu belirtilmektedir.

3A Çıkış Akımı

LM2576HVT-12, uygun devre tasarımı ve çalışma koşulları sağlandığında 3A seviyesine kadar DC yük akımı sağlayabilir. Ancak 3A kapasitesi yalnızca regülatör entegresine bağlı değildir.

Bobinin akım ve doyma kapasitesi, Schottky diyodun akım değeri, kondansatörlerin özellikleri, PCB yollarının genişliği, giriş gerilimi, ortam sıcaklığı ve termal tasarım birlikte değerlendirilmelidir.

Özellikle yüksek akımlı uygulamalarda ince PCB yolları veya yetersiz akım kapasiteli bobin kullanılması gerilim düşümüne, aşırı ısınmaya ve sistem performansının düşmesine neden olabilir.

52kHz Anahtarlama Frekansı

LM2576 ailesi tipik olarak 52kHz sabit anahtarlama frekansında çalışır. Dahili osilatör sayesinde harici bir anahtarlama frekansı oluşturma devresine ihtiyaç duyulmaz.

Sabit frekanslı çalışma, bobin ve filtre elemanlarının tasarımını kolaylaştırırken PCB üzerindeki yüksek akımlı anahtarlama yollarının mümkün olduğunca kısa tutulması elektromanyetik parazit ve gerilim dalgalanmalarının azaltılması açısından önemlidir.

Harici Devre Elemanları

LM2576HVT-12 tam bir DC-DC dönüştürücü oluşturmak için az sayıda harici güç elemanına ihtiyaç duyar. Temel buck uygulamasında bobin, Schottky diyot, giriş kondansatörü ve çıkış kondansatörü kullanılır.

• Bobin: Anahtarlama sırasında enerji depolar ve yük akımının sürekliliğini sağlar
• Schottky Diyot: Dahili anahtar kapandığında bobin akımının devam edebilmesi için akım yolu oluşturur
• Giriş Kondansatörü: Giriş hattındaki dalgalanma ve ani akım değişimlerinin azaltılmasına yardımcı olur
• Çıkış Kondansatörü: Çıkış ripple seviyesini azaltır ve yük değişimlerinde çıkış geriliminin kararlı kalmasına yardımcı olur

Bu elemanların değerleri giriş gerilimi, maksimum çıkış akımı ve uygulamanın çalışma koşullarına göre seçilmelidir. Özellikle bobinin doyma akımı ve diyodun ters gerilim dayanımı yüksek gerilimli HV uygulamalarında dikkate alınmalıdır.

Schottky Diyot Seçimi

Buck dönüştürücü devresindeki catch diyot, regülatörün dahili güç anahtarı kapalı olduğunda bobin akımının devam edebilmesini sağlar. Düşük ileri yön gerilim düşümü ve hızlı anahtarlama karakteristiği nedeniyle genellikle Schottky diyot tercih edilir.

Diyot seçilirken maksimum yük akımının yanı sıra giriş gerilimine uygun ters gerilim dayanımı da kontrol edilmelidir. LM2576HV 60V seviyesine kadar yüksek giriş gerilimlerinde kullanılabildiği için düşük ters gerilim dayanımına sahip bir diyot her uygulama için uygun olmayabilir.

Bobin Seçimi

Bobin, LM2576 tabanlı buck dönüştürücünün temel enerji depolama elemanıdır. Dahili anahtar açık olduğunda bobin akımı artar ve enerji depolanır. Anahtar kapandığında depolanan enerji Schottky diyot üzerinden yüke aktarılmaya devam eder.

Bobin seçilirken yalnızca endüktans değeri değil, maksimum çalışma akımı ve doyma akımı da dikkate alınmalıdır. 3A çıkış hedeflenen bir uygulamada kullanılan bobinin çalışma sırasında doyuma girmemesi önemlidir.

Giriş ve Çıkış Kondansatörleri

Giriş kondansatörü, regülatörün anahtarlama sırasında oluşturduğu hızlı akım değişimlerinin giriş besleme hattına olan etkisini azaltmaya yardımcı olur. Bu kondansatörün VIN ve GND pinlerine mümkün olduğunca yakın konumlandırılması önerilir.

Çıkış kondansatörü ise bobin ile birlikte çıkış filtresini oluşturur. Çıkış gerilimindeki ripple seviyesinin azaltılmasına ve ani yük değişimlerinde çıkışın daha kararlı kalmasına yardımcı olur.

Anahtarlamalı güç kaynağı tasarımlarında kondansatörün yalnızca kapasite değeri değil, ESR değeri ve gerilim dayanımı da devre performansı açısından önemlidir.

ON/OFF Kontrolü

LM2576HVT-12'nin 5 numaralı ON/OFF pini, regülatörün elektronik olarak etkinleştirilmesini veya kapatılmasını sağlar. Bu özellik, güç yönetimi gereken sistemlerde regülatörün bir mikrodenetleyici veya kontrol devresi tarafından açılıp kapatılmasına olanak tanır.

ON/OFF girişinin düşük seviyeye çekilmesi regülatörün normal çalışmasını sağlar. Yüksek seviyeye getirildiğinde regülatör düşük güç tüketimli kapatma moduna alınabilir.

HV Versiyonunun Özelliği

Model adındaki HV ifadesi High Voltage yani yüksek gerilim versiyonunu belirtir. Standart LM2576 ailesi 40V'a kadar giriş gerilimine yönelikken LM2576HV serisinin maksimum giriş gerilimi 60V seviyesine kadar çıkar.

Bu özellik LM2576HVT-12'yi 24V ve benzeri yüksek DC besleme hatlarından sabit 12V oluşturulması gereken endüstriyel elektronik, otomasyon ve güç elektroniği uygulamalarında kullanışlı hale getirir.

Verim ve Isınma

Anahtarlamalı çalışma yapısı sayesinde LM2576HVT-12, giriş ve çıkış arasındaki gerilim farkını lineer regülatörlerde olduğu gibi tamamen ısı olarak harcamaz. Bu nedenle yüksek gerilim farklarında daha verimli bir DC-DC dönüşüm gerçekleştirilebilir.

Üretici verilerinde 15V giriş, 12V çıkış ve 3A yük koşulunda tipik verim yaklaşık %88 olarak belirtilmektedir.

Bununla birlikte anahtarlama elemanı ve diğer güç bileşenlerinde belirli miktarda kayıp oluşmaya devam eder. Yüksek akım, yüksek ortam sıcaklığı veya sınırlı hava akışı bulunan uygulamalarda termal koşulların kontrol edilmesi gerekir.

Montaj Deliği ve Soğutucu Kullanımı

TO-220-5 gövdenin metal tab bölümünde yaklaşık 3.8 mm çapında bir montaj deliği bulunur. Bu yapı entegrenin uygun bir soğutucuya veya mekanik yüzeye sabitlenmesini kolaylaştırır.

LM2576HVT-12 anahtarlamalı bir regülatör olduğu için lineer regülatörlere göre daha az güç kaybı oluşturabilmesine rağmen yüksek yük akımı ve zorlayıcı çalışma koşullarında entegre sıcaklığı yükselebilir. Gerektiğinde uygun termal tasarım ve soğutucu kullanılması çalışma sıcaklığının kontrol edilmesine yardımcı olur.

Dahili Koruma Özellikleri

LM2576 ailesi güç kaynağı uygulamalarında regülatörün korunmasına yardımcı olan dahili koruma fonksiyonlarına sahiptir. Entegre içerisindeki akım sınırlama yapısı aşırı akım koşullarında güç anahtarının korunmasına yardımcı olur.

Dahili termal kapatma özelliği ise entegre sıcaklığının güvenli çalışma sınırlarının üzerine çıkması durumunda regülatörü korumaya yardımcı olur. Bununla birlikte bu korumalar doğru PCB, komponent ve termal tasarımın yerine geçmez.

PCB Tasarımında Dikkat Edilmesi Gerekenler

• Giriş kondansatörü VIN ve GND pinlerine mümkün olduğunca yakın yerleştirilmelidir
• Pin 2 ile bobin ve Schottky diyot arasındaki anahtarlama yolu kısa tutulmalıdır
• Yüksek akım taşıyan PCB yolları yeterli genişlikte tasarlanmalıdır
• Güç GND bağlantıları düşük empedanslı ve kısa tutulmalıdır
• FEEDBACK hattı yüksek akımlı ve hızlı anahtarlama yapan hatlardan uzak geçirilmelidir
• Bobinin akım kapasitesi maksimum yük akımına uygun seçilmelidir
• Schottky diyodun akım ve ters gerilim değerleri çalışma koşullarına uygun olmalıdır
• Giriş ve çıkış kondansatörlerinin gerilim dayanımları devredeki gerilimlerden yüksek seçilmelidir
• PCB footprint hazırlanırken TO-220-5 mekanik toleransları dikkate alınmalıdır

Kullanım Alanları

• DC-DC step-down güç kaynakları
• 24V'dan 12V güç kaynağı uygulamaları
• Endüstriyel elektronik sistemler
• Otomasyon ve kontrol devreleri
• Robotik projeler
• Gömülü sistem güç kaynakları
• Motor kontrol devreleri
• 12V sensör ve elektronik modül beslemeleri
• Akü ve DC güç sistemleri
• LED ve aydınlatma kontrol sistemleri
• Elektronik prototip projeleri
• PCB güç kaynağı tasarımları

Ek Bilgiler

• LM2576HVT-12 sabit 12V çıkışlı anahtarlamalı buck regülatördür
• 3A seviyesine kadar çıkış akımı sağlayabilir
• HV versiyon maksimum 60V giriş gerilimini destekler
• 12V sabit çıkış sürümünün regülasyon karakteristikleri 15V–60V giriş aralığında belirtilmiştir
• Tipik anahtarlama frekansı 52kHz'dir
• 15V giriş ve 3A yük koşulunda tipik verim yaklaşık %88'dir
• Pin 1 VIN bağlantısıdır
• Pin 2 anahtarlamalı OUTPUT bağlantısıdır
• Pin 3 GND bağlantısıdır
• Pin 4 FEEDBACK bağlantısıdır
• Pin 5 ON/OFF kontrol girişidir
• Sabit çıkışlı modelde harici gerilim ayar dirençlerine ihtiyaç duyulmaz
• Buck dönüştürücü oluşturmak için bobin, Schottky diyot ve kondansatörler gerektirir
• Harici komponent değerleri giriş gerilimi ve yük akımına göre seçilmelidir
• Dahili akım sınırlama ve termal koruma özelliklerine sahiptir
• Yüksek akım uygulamalarında PCB yerleşimi ve termal tasarım önemlidir

Paket İçeriği

• 1 Adet LM2576HVT-12 12V 3A Step-Down Voltaj Regülatörü TO-220-5
