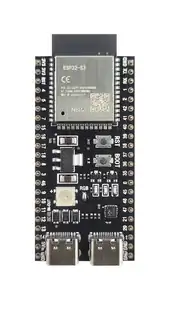

ESP32-S3 N16R8 Wi-Fi Bluetooth Geliştirme Kartı

ESP32-S3 N16R8 Wi-Fi Bluetooth Geliştirme Kartı; yüksek işlem gücü, geniş Flash ve PSRAM kapasitesi, kablosuz haberleşme özellikleri ve çok sayıda çevresel arabirimi bir arada sunan gelişmiş bir mikrodenetleyici kartıdır.

N16R8 yapılandırması genel olarak 16MB Flash bellek ve 8MB PSRAM kapasitesini ifade eder. Bu geniş bellek yapısı sayesinde grafik arayüzler, web uygulamaları, görüntü işleme, yapay zeka tabanlı gömülü uygulamalar, büyük veri tamponları ve gelişmiş IoT projelerinde kullanılabilir.

Teknik Özellikler

• Mikrodenetleyici: ESP32-S3
• İşlemci Mimarisi: 32-Bit Xtensa LX7
• İşlemci: Çift Çekirdek
• Maksimum İşlemci Frekansı: 240MHz
• Flash Bellek: 16MB
• PSRAM: 8MB
• N16R8 Yapılandırması: 16MB Flash + 8MB PSRAM
• Dahili SRAM: 512KB Sınıfı
• Wi-Fi: 2.4GHz IEEE 802.11 b/g/n
• Bluetooth: Bluetooth 5 Low Energy (BLE)
• Bluetooth Classic: Desteklemez
• USB Desteği: Native USB
• USB Serial/JTAG Desteği: Var
• GPIO Lojik Seviyesi: 3.3V
• ADC Desteği: Var
• PWM Desteği: Var
• I2C Desteği: Var
• SPI Desteği: Var
• UART Desteği: Var
• I2S Desteği: Var
• Arduino IDE ile Programlanabilir
• ESP-IDF ile Programlanabilir

Not: ESP32-S3 N16R8 geliştirme kartlarının USB konnektörü, pin dizilimi, voltaj regülatörü ve kart üzerindeki yardımcı devreleri üreticiye göre farklılık gösterebilir. Bağlantı yapılırken kullanılan kartın pin diyagramı ve PCB üzerindeki işaretler kontrol edilmelidir.

N16R8 Ne Anlama Gelir?

ESP32-S3 kartlarda kullanılan N16R8 ifadesi bellek yapılandırmasını belirtir:

• N16: 16MB Flash bellek
• R8: 8MB PSRAM

16MB Flash program kodu, web dosyaları, grafikler ve diğer proje verileri için geniş depolama alanı sağlar. 8MB PSRAM ise çalışma sırasında büyük veri tamponlarının ve yüksek RAM gerektiren uygulamaların kullanılmasını kolaylaştırır.

Çift Çekirdekli Xtensa LX7 İşlemci

ESP32-S3, 240MHz'e kadar çalışabilen çift çekirdekli 32-bit Xtensa LX7 işlemciye sahiptir. Yüksek işlem kapasitesi sayesinde aynı anda haberleşme, sensör okuma, kullanıcı arayüzü ve veri işleme gibi farklı görevler gerçekleştirilebilir.

Çift çekirdekli yapı özellikle FreeRTOS tabanlı çok görevli uygulamalarda avantaj sağlar.

8MB PSRAM Avantajı

Standart mikrodenetleyici RAM'ine ek olarak bulunan 8MB PSRAM; büyük veri dizileri, framebuffer, kamera görüntüsü, grafik arayüz ve veri işleme uygulamalarında kullanılabilir.

PSRAM özellikle aşağıdaki projelerde önemli avantaj sağlar:

• Kamera uygulamaları
• LVGL grafik arayüzleri
• TFT ekran projeleri
• Görüntü işleme
• Büyük JSON verileri
• Web sunucuları
• Ses tamponları
• Makine öğrenmesi uygulamaları

Wi-Fi Bağlantısı

ESP32-S3 dahili 2.4GHz Wi-Fi desteğine sahiptir ve IEEE 802.11 b/g/n kablosuz ağlarla haberleşebilir.

Wi-Fi özelliği kullanılarak:

• IoT cihazları geliştirilebilir
• Web sunucusu oluşturulabilir
• MQTT haberleşmesi yapılabilir
• Sensör verileri internete aktarılabilir
• HTTP / HTTPS bağlantıları kurulabilir
• Mobil cihaz veya bilgisayardan uzaktan kontrol sağlanabilir

Bluetooth 5 Low Energy

ESP32-S3 Bluetooth 5 Low Energy yani BLE haberleşmesini destekler. BLE özellikle düşük güç tüketimli kablosuz sensör, mobil uygulama ve cihaz kontrol projelerinde kullanılabilir.

ESP32-S3 ile telefon, tablet veya başka bir BLE destekli cihaz arasında veri aktarımı gerçekleştirilebilir.

Önemli: ESP32-S3 Bluetooth Classic desteklemez. Kablosuz Bluetooth haberleşmesi Bluetooth Low Energy üzerinden gerçekleştirilir.

Native USB Desteği

ESP32-S3 içerisinde dahili USB desteği bulunur. Uygun geliştirme kartlarında USB bağlantısı üzerinden doğrudan programlama, seri haberleşme ve JTAG debug işlemleri gerçekleştirilebilir.

Native USB özelliği sayesinde uygun yazılım ile HID klavye, fare veya farklı USB cihaz uygulamalarının geliştirilmesi de mümkün olabilir.

USB Serial/JTAG

Dahili USB Serial/JTAG birimi, harici USB-UART dönüştürücüye ihtiyaç duymadan uygun kart tasarımlarında programlama ve debug işlemlerinin yapılmasını kolaylaştırır.

Bu özellik özellikle gömülü sistem geliştirme ve hata ayıklama süreçlerinde avantaj sağlar.

3.3V GPIO Lojik Seviyesi

ESP32-S3 GPIO pinleri 3.3V lojik seviyesinde çalışır.

Dikkat: GPIO pinlerine doğrudan 5V uygulanmamalıdır. 5V çıkış veren sensör veya modüllerle bağlantıda uygun gerilim bölücü veya lojik seviye dönüştürücü kullanılmalıdır.

ADC Analog Girişler

ESP32-S3 üzerinde analog sinyallerin ölçülmesi için ADC destekli GPIO pinleri bulunur. Potansiyometre, analog sensör ve çeşitli ölçüm devrelerinden gelen uygun seviyedeki analog gerilimler yazılım üzerinden okunabilir.

ADC girişlerine uygulanabilecek gerilim ESP32-S3'ün izin verilen GPIO seviyelerini aşmamalıdır.

PWM Kontrolü

ESP32-S3 üzerinde PWM sinyalleri oluşturularak LED parlaklığı, motor sürücüleri, buzzer ve benzeri cihazlar kontrol edilebilir.

Servo ve motor gibi yüksek akım çeken yükler GPIO pinlerinden doğrudan beslenmemeli, uygun sürücü devresi ve harici güç kaynağı kullanılmalıdır.

I2C Haberleşmesi

I2C arabirimi kullanılarak OLED ekranlar, sensörler, RTC modülleri ve I/O genişleticiler ESP32-S3'e bağlanabilir.

I2C haberleşmesinde temel olarak:

• SDA: Seri veri hattı
• SCL: Seri saat hattı

kullanılır. ESP32-S3'te çevresel fonksiyonların GPIO pinlerine atanması esnek olduğundan kullanılan kartın pin diyagramı kontrol edilmelidir.

SPI Haberleşmesi

SPI arayüzü kullanılarak TFT ekranlar, Micro SD kart modülleri, yüksek hızlı sensörler ve diğer çevre birimleri bağlanabilir.

SPI haberleşmesinde yaygın olarak SCK, MOSI, MISO ve CS sinyalleri kullanılır.

UART Seri Haberleşme

ESP32-S3 UART desteği sayesinde GPS, GSM, LoRa, seri sensör ve diğer mikrodenetleyicilerle TX/RX üzerinden haberleşebilir.

UART pinlerinin kullanılabilir GPIO'lara atanabilmesi farklı proje bağlantılarında esneklik sağlar.

I2S ve Ses Uygulamaları

I2S arabirimi sayesinde dijital mikrofonlar, DAC devreleri ve dijital ses amplifikatörleriyle ses projeleri geliştirilebilir.

8MB PSRAM kapasitesi ses tamponlarının kullanıldığı uygulamalarda ek avantaj sağlayabilir.

Yapay Zeka ve Görüntü İşleme

ESP32-S3 işlemci mimarisi, vektör işlemlerini hızlandırmaya yardımcı olan komut desteğine sahiptir. Bu nedenle gömülü yapay zeka ve sinyal işleme uygulamalarında klasik ESP32 modellerine göre avantaj sağlayabilir.

Uygun kamera ve yazılım kullanılarak:

• Basit görüntü sınıflandırma
• Hareket algılama
• Ses komutu uygulamaları
• Edge AI projeleri
• Kamera tabanlı IoT sistemleri

geliştirilebilir.

Arduino IDE ile Kullanım

ESP32 kart paketi Arduino IDE'ye yüklenerek ESP32-S3 Arduino programlama ortamında kullanılabilir.

Arduino IDE üzerinden:

• Wi-Fi bağlantısı
• BLE haberleşmesi
• Dijital giriş / çıkış
• Analog sensör okuma
• PWM kontrolü
• I2C haberleşmesi
• SPI haberleşmesi
• UART haberleşmesi
• Web sunucusu uygulamaları

geliştirilebilir.

ESP-IDF ile Kullanım

Daha gelişmiş projelerde Espressif'in resmi geliştirme çatısı olan ESP-IDF kullanılabilir.

ESP-IDF; FreeRTOS, Wi-Fi, BLE, USB ve mikrodenetleyicinin çevresel birimleri üzerinde daha kapsamlı kontrol sağlar.

TFT ve Grafik Ekran Uygulamaları

16MB Flash ve 8MB PSRAM kapasitesi sayesinde ESP32-S3 N16R8, renkli TFT ekran ve grafik kullanıcı arayüzü projeleri için oldukça uygun bir yapı sunar.

LVGL gibi grafik kütüphaneleri kullanılarak dokunmatik ekranlı kontrol panelleri, gösterge ekranları ve kullanıcı arayüzleri geliştirilebilir.

IoT Uygulamaları

Wi-Fi ve BLE bağlantıları sayesinde ESP32-S3 N16R8 çok çeşitli IoT uygulamalarında kullanılabilir.

• Akıllı ev sistemleri
• Kablosuz sensör düğümleri
• Uzaktan veri toplama
• MQTT uygulamaları
• Web kontrollü cihazlar
• Bulut bağlantılı sensör sistemleri

Robotik Projelerde Kullanım

ESP32-S3 motor sürücüler, servo motorlar, mesafe sensörleri, IMU sensörleri ve kameralarla birlikte robotik projelerde kullanılabilir.

Wi-Fi veya BLE üzerinden kablosuz kontrol edilen robot, mobil platform ve otomasyon sistemleri geliştirilebilir.

Besleme Kullanımında Dikkat

Kart, kullanılan geliştirme kartı tasarımına göre USB veya uygun besleme pinleri üzerinden çalıştırılabilir.

Harici besleme yapılırken kart üzerindeki 5V, VIN, 3V3 ve GND pinleri kontrol edilmelidir. Farklı üreticilerin ESP32-S3 N16R8 kartlarında güç devresi farklılık gösterebilir.

Motor, servo, röle, yüksek güçlü LED ve benzeri yüksek akım çeken yükler doğrudan geliştirme kartının GPIO veya 3.3V çıkışından beslenmemelidir.

Bağlantı ve Programlamada Dikkat Edilmesi Gerekenler

• ESP32-S3 GPIO lojik seviyesi 3.3V'tur
• GPIO pinlerine doğrudan 5V uygulanmamalıdır
• N16R8 yapılandırması 16MB Flash ve 8MB PSRAM ifade eder
• Wi-Fi yalnızca 2.4GHz bandında çalışır
• Bluetooth 5 Low Energy desteklenir
• Bluetooth Classic desteklenmez
• USB ve pin yapısı geliştirme kartı versiyonuna göre kontrol edilmelidir
• Bazı GPIO pinleri boot, USB veya diğer özel fonksiyonlarda kullanılabilir
• Yüksek akımlı yükler uygun sürücü ve harici güç kaynağıyla kullanılmalıdır
• Flash ve PSRAM kullanımının yazılım yapılandırmasında doğru seçilmesi gerekir

Kullanım Alanları

• IoT projeleri
• Wi-Fi kontrollü sistemler
• Bluetooth Low Energy uygulamaları
• Arduino projeleri
• ESP-IDF uygulamaları
• Akıllı ev sistemleri
• Robotik projeler
• Kamera uygulamaları
• Görüntü işleme
• Edge AI projeleri
• TFT ve dokunmatik ekran projeleri
• LVGL kullanıcı arayüzleri
• Ses işleme uygulamaları
• MQTT sistemleri
• Web sunucusu projeleri
• Kablosuz sensör sistemleri
• Gömülü sistem geliştirme
• Elektronik eğitim ve prototipleme

Paket İçeriği

• 1 Adet ESP32-S3 N16R8 Wi-Fi Bluetooth Geliştirme Kartı
