ESP32-WROOM-32U WiFi Bluetooth Harici Anten Girişli Geliştirme Kartı

ESP32-WROOM-32U WiFi Bluetooth Geliştirme Kartı; kablosuz haberleşme, IoT, robotik, otomasyon ve gömülü sistem projeleri için kullanılabilen güçlü ve çok yönlü bir geliştirme kartıdır. ESP32-WROOM-32U modülü üzerinde bulunan çift çekirdekli 32-bit işlemci sayesinde sensör okuma, haberleşme, kontrol ve veri işleme gibi birçok görev aynı sistem üzerinde gerçekleştirilebilir.

ESP32-WROOM-32U modelinin en önemli özelliklerinden biri dahili PCB anten yerine harici anten bağlantısına sahip olmasıdır. Bu yapı sayesinde uygulamanın bulunduğu ortama uygun 2.4GHz harici anten kullanılarak WiFi ve Bluetooth bağlantısı için daha esnek bir anten yerleşimi yapılabilir.

Teknik Özellikler

• Modül: ESP32-WROOM-32U
• İşlemci: ESP32-D0WD
• İşlemci Mimarisi: 32-bit Xtensa LX6
• İşlemci Yapısı: Çift Çekirdek
• Maksimum İşlemci Frekansı: 240MHz
• SRAM: 520KB
• ROM: 448KB
• Flash Bellek: 4MB SPI Flash
• WiFi: 2.4GHz IEEE 802.11 b/g/n
• WiFi Veri Hızı: 802.11n ile 150Mbps'ye kadar
• Bluetooth: Bluetooth 4.2 BR/EDR
• Bluetooth Low Energy: BLE Destekli
• Anten Tipi: Harici Anten Bağlantılı
• Anten Konnektörü: U.FL / I-PEX MHF I Uyumlu
• Önerilen Anten Frekansı: 2.4GHz
• Önerilen Anten Empedansı: 50Ω
• GPIO Desteği: Var
• ADC Desteği: Var
• DAC Desteği: Var
• PWM Desteği: Var
• I²C Desteği: Var
• SPI Desteği: Var
• UART Desteği: Var
• I²S Desteği: Var
• Kapasitif Dokunmatik Giriş Desteği: Var
• GPIO Lojik Seviyesi: 3.3V

Not: ESP32-WROOM-32U modülünü kullanan geliştirme kartlarının USB dönüştürücüsü, USB konnektörü, pin dizilimi, regülatör yapısı ve kart üzerindeki butonları üreticiye göre farklılık gösterebilir. Bağlantı yapılırken geliştirme kartı üzerindeki pin isimleri esas alınmalıdır.

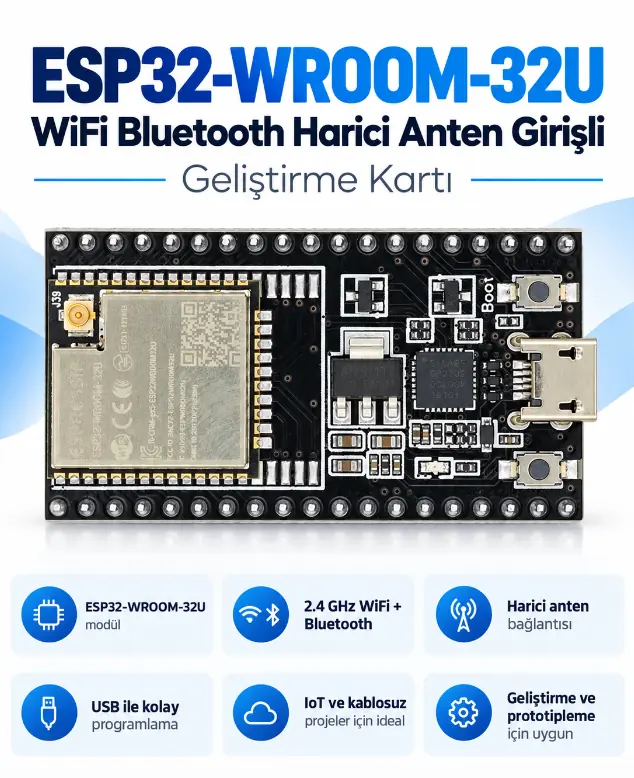

ESP32-WROOM-32U Geliştirme Kartı Görseli

ESP32-WROOM-32U Nedir?

ESP32-WROOM-32U, Espressif tarafından geliştirilen ESP32 ailesine ait WiFi ve Bluetooth özellikli mikrodenetleyici modülüdür. Güçlü işlemci yapısı ve geniş çevre birimi desteği sayesinde yalnızca kablosuz haberleşme için değil, doğrudan ana kontrolcü olarak da kullanılabilir.

Tek bir kart üzerinden sensörlerden veri alınabilir, motor sürücüler kontrol edilebilir, WiFi ağına bağlanılabilir, Bluetooth cihazlarla haberleşilebilir ve internet tabanlı IoT uygulamaları geliştirilebilir.

Harici Anten Bağlantısının Avantajı

Standart ESP32-WROOM-32 modellerinde PCB üzerinde dahili anten bulunurken ESP32-WROOM-32U modeli harici anten bağlantısı kullanır.

Harici anten kullanımı özellikle geliştirme kartının metal veya kapalı bir muhafaza içerisine yerleştirildiği, antenin cihazın dışına taşınmasının gerektiği veya anten konumunun uygulamaya göre değiştirilmek istendiği projelerde avantaj sağlar.

ESP32-WROOM-32U üzerindeki anten konnektörü U.FL ve I-PEX MHF I sınıfındaki uyumlu bağlantılarla kullanılabilir.

Harici Anten Seçimi

ESP32-WROOM-32U için kullanılacak antenin 2.4GHz WiFi ve Bluetooth frekans bandına uygun olması gerekir.

Temel anten özellikleri:

• Frekans Bandı: 2.4GHz
• Empedans: 50Ω
• Bağlantı: U.FL / I-PEX MHF I uyumlu konnektör

Harici anten bağlantısı oldukça küçük ve hassas olduğundan anten konnektörü takılıp çıkarılırken aşırı kuvvet uygulanmamalıdır.

Çift Çekirdekli 240MHz İşlemci

ESP32-WROOM-32U içerisinde 32-bit Xtensa LX6 mimarisine sahip çift çekirdekli ESP32 işlemcisi bulunur. İşlemci frekansı 240MHz'e kadar çıkabilir.

Bu işlem gücü sayesinde kablosuz haberleşmeyle birlikte sensör okuma, kontrol algoritmaları, PWM üretimi, veri işleme ve kullanıcı arayüzü gibi işlemler aynı mikrodenetleyici üzerinde gerçekleştirilebilir.

4MB Flash Bellek

ESP32-WROOM-32U modülü 4MB SPI Flash belleğe sahiptir. Program kodları, web arayüzleri, yapılandırma verileri ve çeşitli uygulama dosyaları bu bellekte saklanabilir.

WiFi Özelliği

ESP32-WROOM-32U, 2.4GHz IEEE 802.11 b/g/n WiFi standartlarını destekler. Kablosuz ağlara bağlanabileceği gibi uygun yazılımla kendi erişim noktasını da oluşturabilir.

WiFi bağlantısı sayesinde:

• Web sunucusu oluşturulabilir
• Sensör verileri internet üzerinden gönderilebilir
• MQTT tabanlı IoT sistemleri geliştirilebilir
• Telefon veya bilgisayardan cihaz kontrolü yapılabilir
• Yerel ağ içerisindeki cihazlarla haberleşilebilir
• Bulut tabanlı otomasyon sistemleri geliştirilebilir

Bluetooth ve BLE Desteği

ESP32-WROOM-32U hem Bluetooth Classic olarak bilinen Bluetooth BR/EDR hem de Bluetooth Low Energy (BLE) haberleşmesini destekler.

Bluetooth Classic seri haberleşme benzeri uygulamalarda kullanılabilirken BLE, düşük güç tüketimli sensörler ve mobil cihazlarla veri alışverişi yapılan IoT uygulamalarında tercih edilebilir.

Bu özellik ESP32-C3 modellerinden önemli bir farktır. ESP32-C3 yalnızca BLE desteklerken ESP32-WROOM-32U tabanlı klasik ESP32 hem Bluetooth Classic hem de BLE desteğine sahiptir.

GPIO Bağlantıları

ESP32-WROOM-32U çok sayıda programlanabilir GPIO hattına sahiptir. Geliştirme kartı üzerinde dışarı çıkarılan uygun GPIO pinleri kullanılarak çeşitli sensör ve modüller bağlanabilir.

GPIO pinleri ile aşağıdaki uygulamalar gerçekleştirilebilir:

• Dijital giriş ve çıkış kontrolü
• Buton okuma
• LED kontrolü
• PWM sinyali üretme
• Analog sensör okuma
• I²C haberleşmesi
• SPI haberleşmesi
• UART seri haberleşme
• I²S ses uygulamaları

3.3V Lojik Seviyesi

ESP32'nin GPIO pinleri 3.3V lojik seviyesinde çalışır. GPIO girişlerine doğrudan 5V uygulanmamalıdır.

5V lojik çıkış veren sensör veya modüllerle kullanılırken gerekiyorsa uygun lojik seviye dönüştürücü veya gerilim bölücü kullanılmalıdır.

ADC Analog Girişler

ESP32 içerisinde analog-dijital dönüştürücü birimleri bulunur. Uygun GPIO pinleri üzerinden potansiyometreler ve analog çıkış veren çeşitli sensörlerden ölçüm alınabilir.

Analog girişlere uygulanacak gerilimin ESP32'nin izin verilen giriş sınırlarını aşmaması gerekir.

DAC Analog Çıkış Desteği

Klasik ESP32 mimarisinde DAC özelliği bulunan pinler sayesinde uygun uygulamalarda analog seviyeye karşılık gelen çıkış sinyalleri üretilebilir.

DAC özelliği basit dalga formu üretimi, ses ve analog kontrol uygulamalarında kullanılabilir.

PWM Desteği

ESP32'nin PWM birimleri kullanılarak LED parlaklığı, servo kontrol sinyalleri ve uygun sürücü devreleri üzerinden DC motor hız kontrolü gibi uygulamalar gerçekleştirilebilir.

Motor, röle, solenoid veya yüksek güçlü LED gibi yüksek akım çeken yükler doğrudan ESP32 GPIO pinlerine bağlanmamalıdır. Bu yükler için uygun MOSFET, transistör veya sürücü modülü kullanılmalıdır.

I²C Haberleşmesi

I²C haberleşmesi sayesinde sıcaklık, nem, basınç, ivme, jiroskop, OLED ekran ve birçok farklı sensör modülü ESP32 ile haberleştirilebilir.

I²C veri yolunda SDA ve SCL hatları kullanılır. ESP32'nin GPIO yönlendirme özelliği sayesinde kullanılan yazılım ve karta bağlı olarak uygun GPIO pinleri haberleşme hatlarına atanabilir.

SPI Haberleşmesi

SPI arayüzü yüksek hızlı çevre birimleriyle haberleşmek için kullanılabilir. TFT ekranlar, hafıza kartları, ADC/DAC modülleri ve çeşitli sensörler SPI üzerinden bağlanabilir.

UART Seri Haberleşme

UART desteği sayesinde GPS modülleri, GSM modülleri, seri sensörler ve diğer mikrodenetleyicilerle seri haberleşme gerçekleştirilebilir.

Kapasitif Dokunmatik Algılama

ESP32'nin desteklediği kapasitif dokunmatik girişler uygun GPIO'lar üzerinden dokunmatik buton ve kullanıcı arayüzü uygulamalarında kullanılabilir.

Arduino IDE ile Programlama

ESP32-WROOM-32U tabanlı geliştirme kartları, ESP32 kart paketi kurulduktan sonra Arduino IDE üzerinden programlanabilir.

Arduino ekosistemindeki çok sayıda kütüphane sayesinde WiFi, Bluetooth, sensör, ekran, motor sürücü ve haberleşme uygulamaları hızlı şekilde geliştirilebilir.

ESP-IDF ile Programlama

Daha gelişmiş gömülü sistem projelerinde Espressif'in resmi geliştirme altyapısı olan ESP-IDF kullanılabilir. ESP-IDF; FreeRTOS tabanlı çok görevli uygulamalar, ağ haberleşmesi ve ESP32 çevre birimlerine daha ayrıntılı erişim sağlar.

MicroPython ile Kullanım

Uygun MicroPython firmware'i kullanılarak ESP32 kartları Python tabanlı bir programlama ortamında da kullanılabilir. Bu özellik elektronik ve IoT eğitimlerinde hızlı prototipleme yapılmasını kolaylaştırır.

IoT Projelerinde Kullanım

WiFi, Bluetooth ve güçlü işlemci özelliklerinin aynı kart üzerinde bulunması sayesinde ESP32-WROOM-32U IoT projelerinde ana kontrolcü olarak kullanılabilir.

Örneğin bir sensörden alınan sıcaklık veya nem değeri ESP32 tarafından işlenebilir, WiFi üzerinden MQTT sunucusuna gönderilebilir ve aynı sistem mobil cihaz üzerinden Bluetooth ile yapılandırılabilir.

Harici Anten Gerektiren Uygulamalar

ESP32-WROOM-32U özellikle anten konumunun PCB'den bağımsız olması gereken projelerde avantaj sağlar.

Örneğin:

• Metal veya kapalı muhafaza kullanılan cihazlar
• Antenin cihaz dışına taşınması gereken sistemler
• Endüstriyel kontrol kutuları
• Uzaktan sensör sistemleri
• Duvar veya pano içerisine yerleştirilen IoT cihazları

gibi uygulamalarda harici anten bağlantısı önemli bir tasarım avantajı sağlayabilir.

Devre Tasarımında Dikkat Edilmesi Gerekenler

• ESP32-WROOM-32U harici anten bağlantılı ESP32 modülüdür
• 32-bit çift çekirdekli Xtensa LX6 işlemci kullanır
• İşlemci frekansı 240MHz'e kadar çıkabilir
• 4MB SPI Flash belleğe sahiptir
• 2.4GHz WiFi 802.11 b/g/n destekler
• Bluetooth 4.2 BR/EDR ve BLE destekler
• Harici anten 2.4GHz ve 50Ω yapıda seçilmelidir
• GPIO lojik seviyesi 3.3V'tur
• GPIO pinlerine doğrudan 5V uygulanmamalıdır
• Yüksek akım çeken yükler GPIO üzerinden doğrudan sürülmemelidir
• Harici anten konnektörü mekanik olarak hassastır
• Geliştirme kartının pin dizilimi PCB üzerindeki işaretlerden kontrol edilmelidir

Kullanım Alanları

• IoT projeleri
• WiFi kontrollü sistemler
• Bluetooth kontrollü projeler
• Kablosuz sensör sistemleri
• Akıllı ev uygulamaları
• Robotik projeler
• Endüstriyel otomasyon prototipleri
• Web sunucusu uygulamaları
• MQTT tabanlı sistemler
• Uzaktan veri izleme sistemleri
• Motor ve röle kontrol sistemleri
• Akıllı tarım uygulamaları
• Elektronik eğitim projeleri
• Gömülü sistem geliştirme

Paket İçeriği

• 1 Adet ESP32-WROOM-32U WiFi Bluetooth Harici Anten Girişli Geliştirme Kartı
