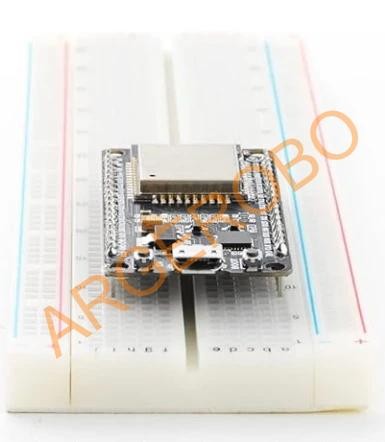

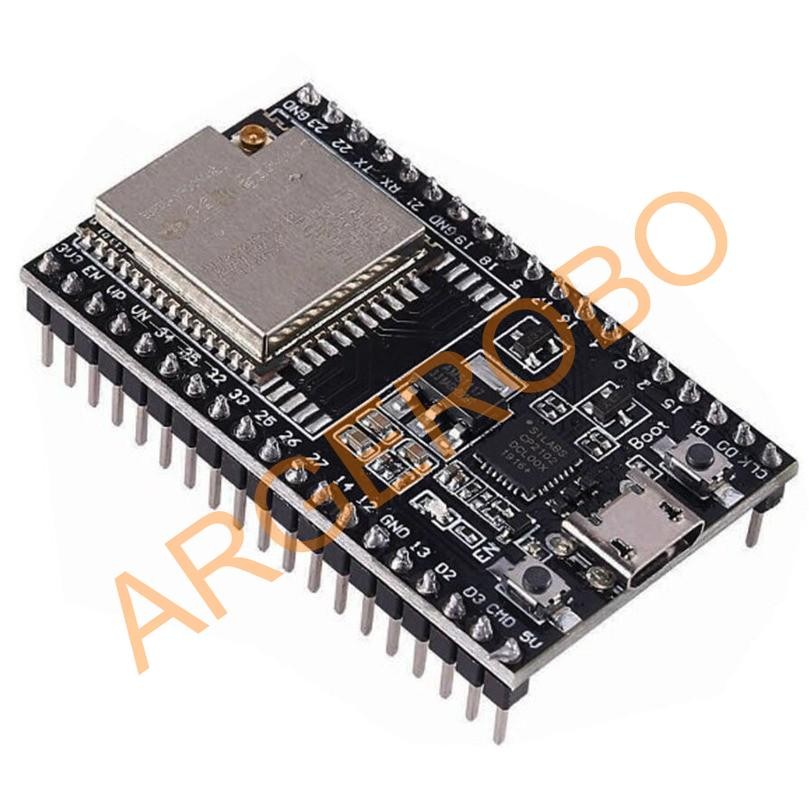

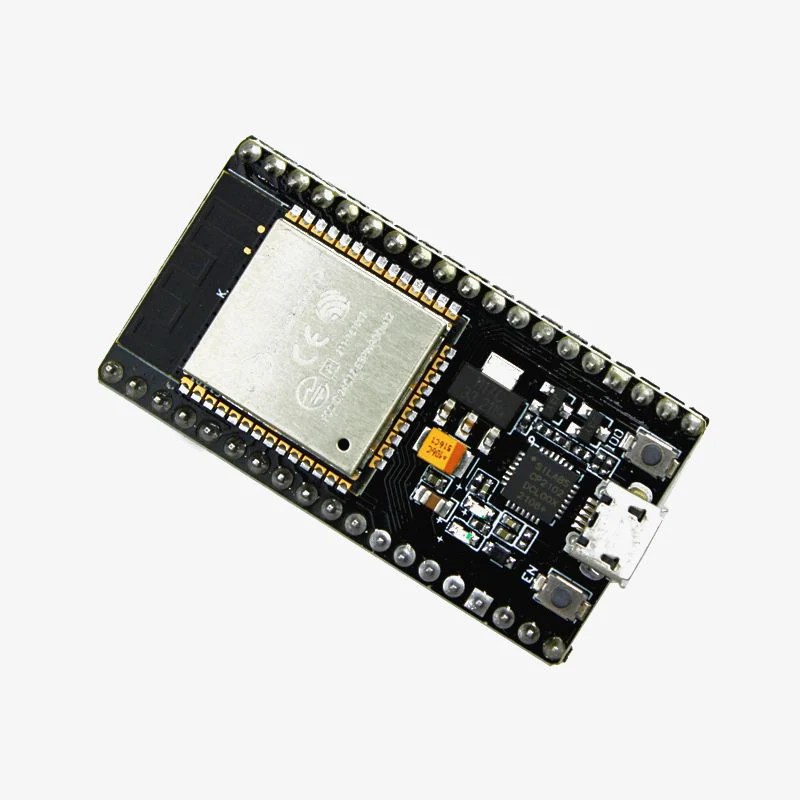

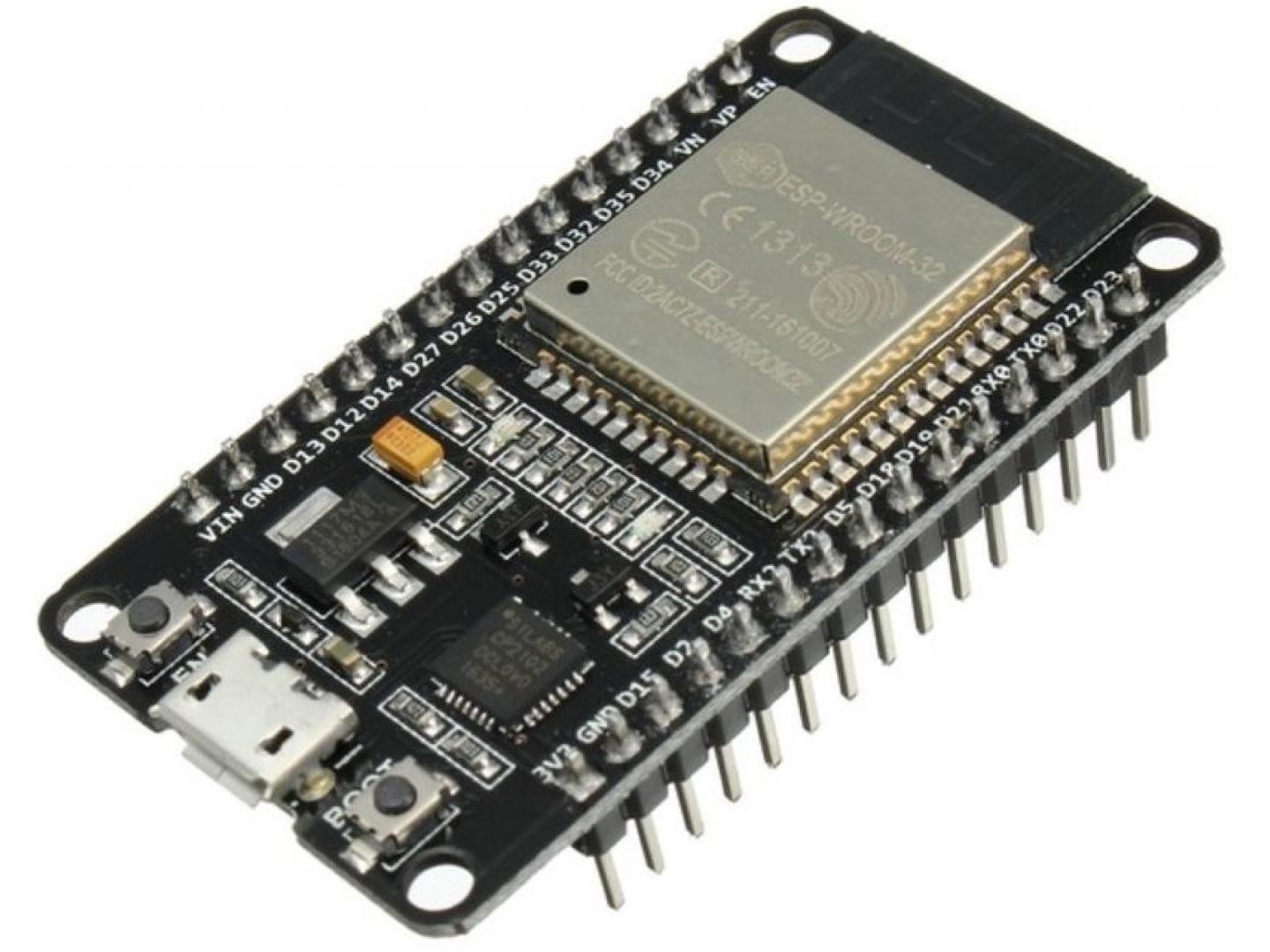

ESP32S 30 Pin Bluetooth Wi-Fi Geliştirme Kartı

Wi-Fi ve Bluetooth bağlantısını çift çekirdekli işlemciyle birleştiren 30 pinli mikrodenetleyici geliştirme kartıdır. IoT, kablosuz sensör, robotik, uzaktan kontrol ve otomasyon projelerinde kullanılabilir. Arduino IDE, ESP-IDF, PlatformIO ve MicroPython ile programlanabilir.

Teknik Özellikler

• Ürün Tipi: Wi-Fi ve Bluetooth destekli mikrodenetleyici geliştirme kartı

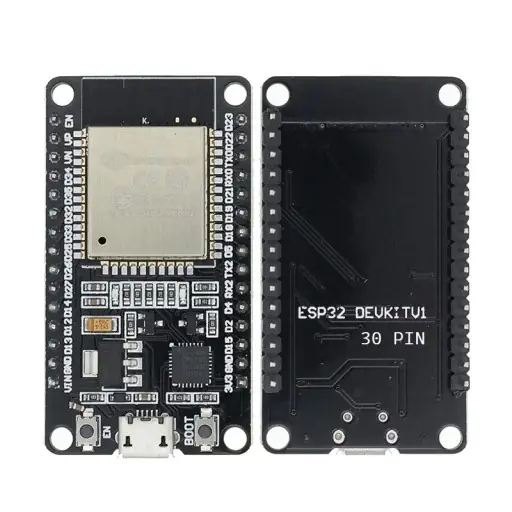

• Kart Yapısı: ESP32 DevKit V1 uyumlu
• Pin Sayısı: 30 fiziksel pin, her iki kenarda 15’er pin
• Modül: ESP32S / ESP-WROOM-32 tabanlı
• İşlemci: Tensilica Xtensa LX6, 32-bit çift çekirdekli
• İşlemci Frekansı: 240MHz’e kadar
• Flash Bellek: 4 MB
• SRAM: 520 KB
• Wi-Fi: 2.4GHz IEEE 802.11 b/g/n
• Bluetooth: Bluetooth 4.2 BR/EDR ve Bluetooth Low Energy
• GPIO Çalışma Gerilimi: 3.3V DC
• USB Besleme Gerilimi: 5V DC
• USB Bağlantısı: Micro USB
• USB-Seri Dönüştürücü: CP2102 veya CH340; üretim varyantına göre değişebilir
• Analog-Dijital Dönüştürücü: 12-bit ADC desteği
• Dijital-Analog Dönüştürücü: 2 kanal DAC desteği
• PWM: LED, servo ve motor kontrolüne uygun PWM çıkış desteği
• Haberleşme Arayüzleri: UART, SPI, I2C ve I2S
• Kapasitif Dokunmatik Giriş: Desteklenir
• Düşük Güç Modları: Uyku ve derin uyku modları
• Anten: Kart üzeri PCB Wi-Fi ve Bluetooth anteni
• Kontrol Butonları: EN/RESET ve BOOT
• Yazılım Desteği: Arduino IDE, ESP-IDF, PlatformIO ve MicroPython

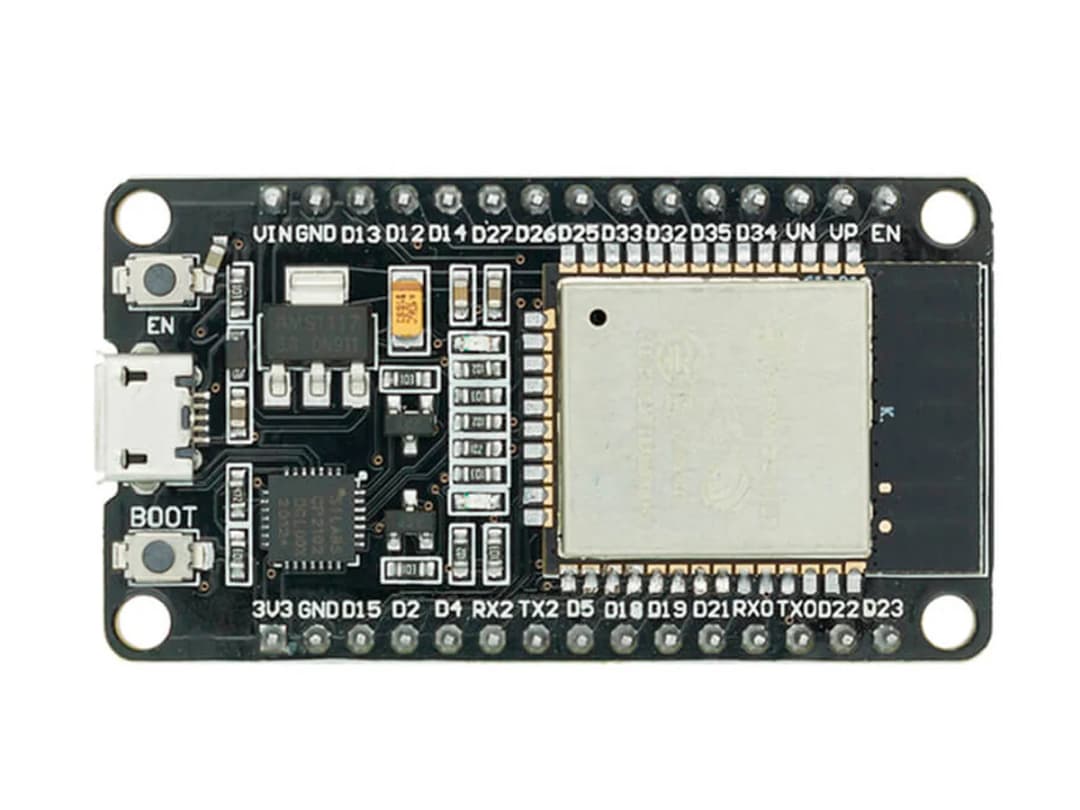

Pinler ve Bağlantılar

• 3V3: Uyumlu sensör ve modüllere 3.3V besleme sağlar
• VIN: Kartın uygun 5V haricî güç kaynağıyla beslenmesi için kullanılabilir
• GND: Kart ve bağlı bileşenlerin ortak toprak bağlantısıdır
• GPIO Pinleri: Sensör, LED, röle, ekran ve motor sürücü bağlantılarında kullanılabilir
• GPIO34, GPIO35, GPIO36 ve GPIO39: Yalnızca giriş olarak kullanılabilir
• TX0 ve RX0: Program yükleme, seri haberleşme ve hata ayıklama işlemlerinde kullanılır
• TX2 ve RX2: İkinci UART haberleşme bağlantısını sağlar
• I2C Bağlantıları: GPIO21 SDA, GPIO22 SCL olarak kullanılabilir
• SPI Bağlantıları: GPIO23 MOSI, GPIO19 MISO, GPIO18 SCK ve GPIO5 CS olarak kullanılabilir
• EN: Kartın yeniden başlatılması ve etkinleştirilmesi için kullanılır
• BOOT: Kartın program yükleme moduna alınmasını sağlar

Bağlantı ve Programlama

• Kart, veri aktarımını destekleyen bir Micro USB kabloyla bilgisayara bağlanır
• Arduino IDE kullanımı için ESP32 kart paketinin kurulması gerekir
• Kart modeli olarak ESP32 Dev Module veya DOIT ESP32 DEVKIT V1 seçilebilir
• Program yüklemek için bilgisayarın algıladığı doğru seri port seçilmelidir
• Kart tanınmazsa CP2102 veya CH340 sürücüsünün kurulması gerekebilir
• Program yükleme sorunu yaşanırsa BOOT butonuna kısa süre basılabilir
• ESP-IDF, PlatformIO veya MicroPython kullanılarak proje geliştirilebilir
• Wi-Fi üzerinden HTTP, MQTT ve kablosuz veri aktarımı uygulamaları oluşturulabilir
• Bluetooth Classic ve BLE üzerinden telefon, bilgisayar veya diğer cihazlarla iletişim kurulabilir

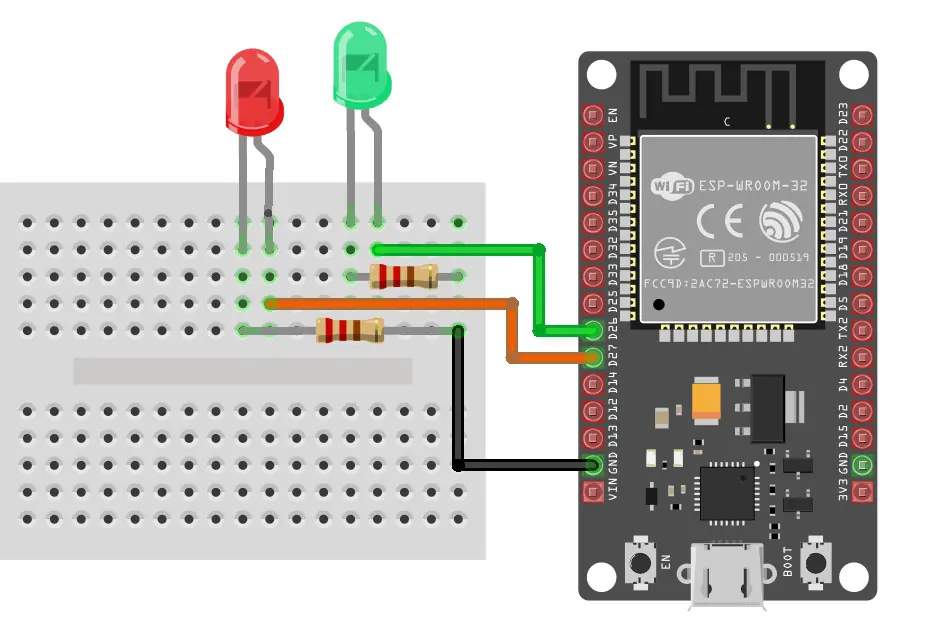

Örnek Uygulama: Wi-Fi Üzerinden LED Kontrolü

• LED’lerin pozitif bacakları GPIO26 ve GPIO27 pinlerine bağlanabilir
• Her LED için uygun değerde ayrı bir akım sınırlama direnci kullanılmalıdır
• LED’lerin negatif bacakları direnç üzerinden GND hattına bağlanır
• ESP32 üzerinde web sunucusu oluşturularak LED’ler telefon veya bilgisayardan kontrol edilebilir
• Aynı uygulama uygun sürücü devresi kullanılarak röle ve farklı çıkış bileşenleri için geliştirilebilir
• Bağlantı sırasında LED’lerin anot ve katot yönleri kontrol edilmelidir

Kullanım Alanları

• IoT ve internete bağlı cihaz projeleri
• Akıllı ev ve uzaktan kontrol sistemleri
• Kablosuz sensör ve çevresel ölçüm cihazları
• Wi-Fi kontrollü röle ve aydınlatma uygulamaları
• Bluetooth tabanlı veri aktarım sistemleri
• Akıllı sulama ve sera otomasyonu
• Robotik, motor ve servo kontrol projeleri
• Uzaktan veri izleme ve kayıt sistemleri
• Endüstriyel otomasyon ve makine takip uygulamaları
• STEM, elektronik ve programlama eğitimleri

Ek Bilgiler

• GPIO pinleri 3.3V mantık seviyesinde çalışır ve doğrudan 5V sinyal uygulanmamalıdır
• 5V çıkış veren modüllerde gerilim bölücü veya seviye dönüştürücü kullanılmalıdır
• Yalnızca giriş olarak kullanılan pinlerde dâhilî pull-up ve pull-down direnci bulunmayabilir
• ADC2 grubundaki analog girişler aktif Wi-Fi kullanımından etkilenebilir
• Motor, röle ve yüksek güçlü LED gibi yükler doğrudan GPIO pinlerinden beslenmemelidir
• Yüksek akım gerektiren bileşenlerde MOSFET, röle modülü veya motor sürücü kullanılmalıdır
• USB-seri dönüştürücü, kart rengi ve komponent yerleşimi üretim partisine göre değişebilir

Paket İçeriği

• 1 Adet ESP32S 30 Pin Bluetooth Wi-Fi Geliştirme Kartı
