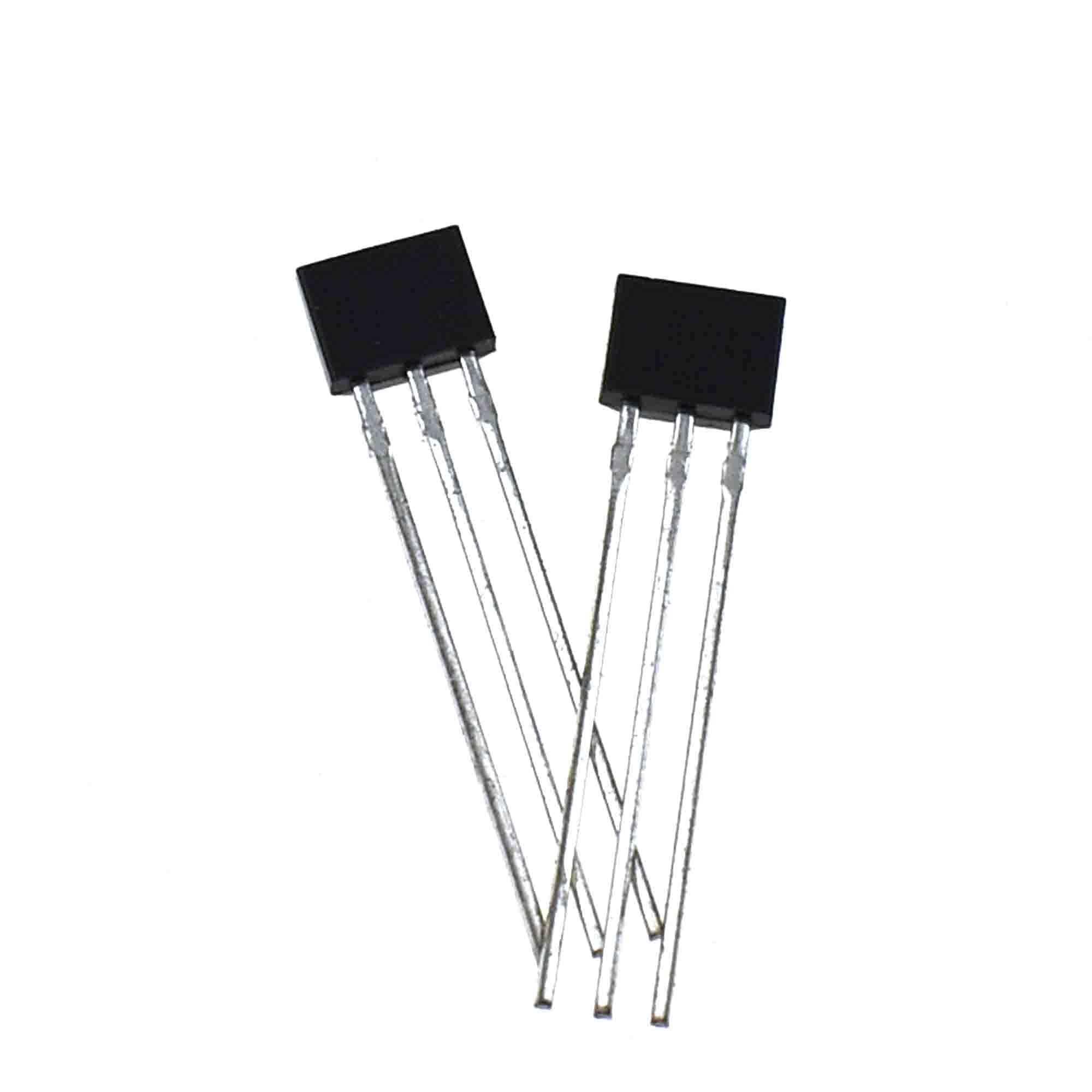

UGN3503 HALL EFFECT SENSÖRÜ

UGN3503 Hall Effect Sensörü

UGN3503 Hall Effect Sensörü, manyetik alan şiddetini ölçmek ve manyetik alan algılamaya dayalı projelerde kullanılmak üzere tasarlanmış lineer bir Hall sensördür. Arduino, PIC, STM32 ve benzeri mikrodenetleyici projelerinde hassas manyetik ölçümler için ideal çözümdür.

Genel Özellikler

• Lineer Hall Sensörü: Manyetik alan şiddetini voltaj olarak lineer biçimde çıkış verir.
• Analog Çıkış: Değişen manyetik alanlara karşılık gelen analog gerilim üretir.
• Kolay Entegrasyon: Arduino ve diğer geliştirme kartları ile uyumlu çalışır.
• Temassız Algılama: Mekanik temas gerektirmeden çalışır, uzun ömürlüdür.
• Düşük Güç Tüketimi: Enerji verimliliği sağlayan tasarım.

Teknik Özellikler

• Model: UGN3503
• Besleme Voltajı: 4.5V - 6V DC
• Çıkış Voltajı: 0.5V ~ 4.5V (manyetik alan şiddetine bağlı olarak değişir)
• Manyetik Alan Aralığı: ±1000 Gauss
• Çalışma Sıcaklığı: -40°C ile +150°C
• Duyarlılık: 1.3 mV/G (yaklaşık)
• Çıkış Tipi: Analog Voltaj
• Montaj Tipi: THT (Through-Hole Teknolojisi)

Kullanım Alanları

• Manyetik alan algılama
• Motor devir algılama (RPM sensörü)
• Kapı açık/kapalı sensörü
• Joystick ve konum sensörleri
• Akım sensör devrelerinde manyetik alan tespiti

Datasheet

UGN3503 Teknik Dokümanı (Datasheet) - PDF
