TDA2822L-D08-T Çift Kanal Ses Güç Amplifikatörü Entegresi DIP-8

TDA2822L-D08-T, düşük besleme gerilimlerinde çalışan çift kanallı ses güç amplifikatörü entegresidir. Stereo olarak iki ayrı ses kanalını veya bridge bağlantı ile tek bir hoparlörü daha yüksek çıkış gücüyle sürmek amacıyla kullanılabilir.

1.8V ile 12V arasındaki geniş çalışma gerilimi, düşük bekleme akımı ve düşük crossover distorsiyonu sayesinde taşınabilir ses sistemleri, küçük hoparlör amplifikatörleri, radyo devreleri ve düşük güçlü ses uygulamaları için uygundur.

Teknik Özellikler

• Model: TDA2822L-D08-T
• Üretici: UTC / Unisonic Technologies
• Ürün Tipi: Çift Kanal Düşük Voltaj Ses Güç Amplifikatörü
• Kanal Sayısı: 2
• Çalışma Besleme Gerilimi: 1.8V - 12V
• Mutlak Maksimum Besleme Gerilimi: 15V
• Tipik Quiescent Akım: 9mA
• Kapalı Çevrim Gerilim Kazancı: Yaklaşık 40dB
• Giriş Direnci: Yaklaşık 100kΩ
• Çalışma Modları: Stereo / Bridge (BTL)
• Stereo Çıkış Gücü: Tipik 0.65W / Kanal @ 6V, 4Ω, THD=%10
• Bridge Çıkış Gücü: Tipik 1.35W @ 6V, 4Ω, THD=%10
• Çıkış Tepe Akımı Mutlak Maksimum: 1A
• DIP-8 Güç Kaybı Mutlak Maksimum: 1W @ TA=25°C datasheet koşulu
• Çalışma Sıcaklığı: -20°C ile +85°C
• Paket Tipi: DIP-8
• Pin Sayısı: 8
• Montaj Tipi: THT / Delikli Montaj

Not: Çıkış gücü besleme gerilimine, hoparlör empedansına, distorsiyon seviyesine ve termal koşullara bağlıdır. Belirtilen maksimum değerler her çalışma koşulunda elde edilebilecek sürekli güç olarak değerlendirilmemelidir.

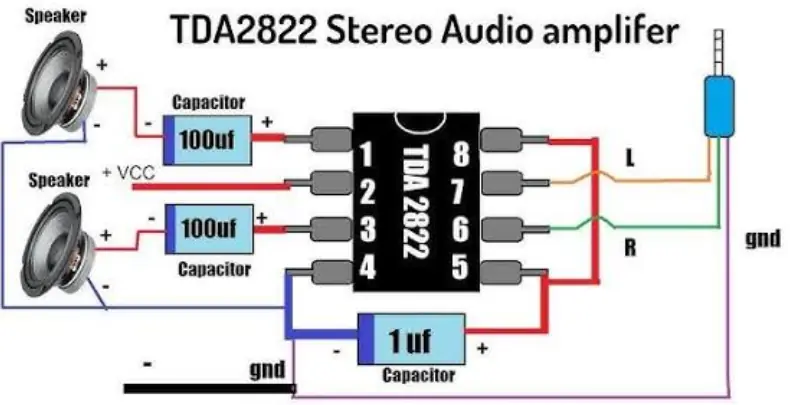

TDA2822L Stereo Ses Amplifikatörü Bağlantısı

Devre Notu: Görsel stereo çalışma prensibini göstermek amacıyla kullanılabilir. Ancak üreticinin tipik stereo uygulamasında Pin 8 (NF1) ve Pin 5 (NF2) birbirine bağlanmaz. Her NF pini ayrı kondansatör üzerinden GND'ye bağlanır. UTC datasheet'inde bu noktalar için ayrı ayrı 100µF kondansatör, hoparlör çıkışlarında ise 470µF kuplaj kondansatörü gösterilmektedir.

Pin Açıklamaları

• Pin 1 - OUTPUT 1: Birinci kanal ses çıkışı
• Pin 2 - VCC: Pozitif besleme girişi
• Pin 3 - OUTPUT 2: İkinci kanal ses çıkışı
• Pin 4 - GND: Devre toprak bağlantısı
• Pin 5 - NF2: İkinci kanal negatif geri besleme bağlantısı
• Pin 6 - INPUT 2: İkinci kanal ses sinyali girişi
• Pin 7 - INPUT 1: Birinci kanal ses sinyali girişi
• Pin 8 - NF1: Birinci kanal negatif geri besleme bağlantısı

Çalışma Prensibi

TDA2822L içerisinde iki bağımsız ses güç amplifikatörü bulunur. Stereo kullanımda sol ve sağ ses sinyalleri Pin 7 ve Pin 6 girişlerine uygulanır. Yükseltilmiş ses sinyalleri Pin 1 ve Pin 3 çıkışlarından alınarak uygun kuplaj kondansatörleri üzerinden hoparlörlere aktarılır.

Entegre tek besleme ile çalışabildiği için özellikle pil veya düşük voltajlı DC güç kaynağı kullanılan taşınabilir ses sistemlerinde basit bir amplifikatör çözümü sunar.

Stereo Çalışma

Stereo modda TDA2822L içerisindeki iki amplifikatör birbirinden bağımsız olarak kullanılır. Bir kanal sol, diğer kanal sağ ses sinyalini yükseltebilir.

6V besleme ve 4Ω yük kullanıldığında DIP-8 paket için %10 toplam harmonik distorsiyon koşulunda kanal başına tipik çıkış gücü yaklaşık:

POUT ≈ 0.65W / Kanal

3V besleme ve 4Ω yükte ise stereo çıkış gücü yaklaşık 0.11W sınıfındadır.

Bridge (BTL) Çalışma

TDA2822L iki dahili amplifikatörün bridge yani BTL yapılandırmasında kullanılmasıyla tek bir hoparlöre stereo moddan daha yüksek güç aktarabilir.

6V besleme ve 4Ω yükte %10 THD koşulunda DIP-8 paket için tipik bridge çıkış gücü yaklaşık:

POUT ≈ 1.35W

Bridge bağlantıda hoparlör iki amplifikatör çıkışı arasına bağlanır. Bu nedenle stereo bağlantı şeması doğrudan bridge devresinde kullanılmamalıdır.

Düşük Voltajda Çalışma

TDA2822L'nin önemli avantajlarından biri 1.8V gibi düşük besleme gerilimlerinden başlayarak çalışabilmesidir.

VCC = 1.8V - 12V

Bu özellik pil ile çalışan taşınabilir radyo, küçük hoparlör ve hobi elektroniği projelerinde kullanımını kolaylaştırır.

15V değeri mutlak maksimum besleme sınırıdır ve normal çalışma gerilimi olarak kullanılmamalıdır.

Çıkış Kuplaj Kondansatörleri

Tek beslemeli stereo kullanımda çıkışlarda DC bileşenin hoparlöre ulaşmasını engellemek amacıyla seri elektrolitik kuplaj kondansatörleri kullanılır.

UTC'nin tipik stereo devresinde her hoparlör çıkışında 470µF kondansatör gösterilmektedir.

Daha düşük kapasite değerleri kullanılabilir ancak hoparlör empedansıyla birlikte düşük frekans kesim noktasını yükselterek özellikle bas frekanslarının zayıflamasına neden olabilir.

NF1 ve NF2 Bağlantıları

Pin 8 (NF1) ve Pin 5 (NF2), iki amplifikatör kanalının negatif geri besleme devresine ait pinleridir.

Stereo uygulamada bu iki pin bağımsız olarak kullanılmalıdır. UTC'nin tipik devresinde NF1 ve NF2 pinlerinin her birinden GND'ye 100µF kondansatör bağlanmaktadır.

Bu nedenle iki NF pininin doğrudan birbirine bağlanması önerilen stereo bağlantı değildir.

Hoparlör Empedansı

TDA2822L düşük empedanslı küçük hoparlörleri sürebilecek şekilde tasarlanmıştır. Datasheet çıkış gücü testlerinde 4Ω ve 8Ω yük koşulları kullanılmaktadır.

Hoparlör empedansı düşürüldükçe çıkış akımı ve entegrenin güç kaybı yükselir. Besleme gerilimi, hoparlör empedansı ve termal şartlar birlikte değerlendirilmelidir.

Düşük Bekleme Akımı

TDA2822L'nin giriş sinyali bulunmadığında tipik quiescent besleme akımı yaklaşık 9mA'dır.

ICC ≈ 9mA Tipik

Düşük bekleme akımı özellikle pil ile çalışan ses sistemlerinde avantaj sağlar.

Gerilim Kazancı

TDA2822L'nin stereo ve bridge uygulamalarındaki kapalı çevrim gerilim kazancı yaklaşık 40dB'dir.

GVC ≈ 40dB

Ses sinyalinin seviyesi uygulamaya göre potansiyometre veya uygun giriş attenüatörü ile ayarlanabilir.

Giriş Empedansı

Entegrenin tipik giriş direnci yaklaşık 100kΩ'dur. Bu yüksek giriş empedansı birçok düşük seviyeli ses kaynağının aşırı yüklenmeden bağlanabilmesini kolaylaştırır.

RIN ≈ 100kΩ

Besleme Filtreleme

Ses amplifikatörlerinde besleme hattındaki gürültü doğrudan ses çıkışını etkileyebilir. Bu nedenle VCC ile GND arasına uygun bypass ve elektrolitik filtre kondansatörleri yerleştirilmesi önerilir.

Üreticinin tipik stereo devresinde besleme hattında 100µF kondansatör kullanılmaktadır. PCB tasarımında ek olarak entegreye yakın küçük değerli seramik bypass kondansatörü kullanılması da yüksek frekanslı parazitlerin azaltılmasına yardımcı olabilir.

Çıkış Kararlılığı

Üreticinin stereo uygulama devresinde her çıkıştan GND'ye 0.1µF kondansatör ve 4.7Ω dirençten oluşan seri ağ kullanılır.

Bu yapı yüksek frekanslarda amplifikatör çıkışının kararlılığını artırmaya yardımcı olan Zobel / Boucherot ağı olarak görev yapar.

Isınma ve Güç Kaybı

TDA2822L bir lineer ses güç amplifikatörüdür. Çıkış gücü yükseldikçe entegre üzerinde oluşan güç kaybı ve sıcaklık da artar.

DIP-8 paket için datasheet'te verilen maksimum güç kaybı değeri belirli ortam sıcaklığı ve test koşullarına bağlıdır. Devrenin uzun süre maksimum sınırlarda çalıştırılması yerine termal güvenlik payı bırakılması önerilir.

TDA2822L-D08-T Kodunun Anlamı

• TDA2822: Çift düşük voltaj ses güç amplifikatörü ailesi
• L: Kurşunsuz kaplama versiyonu
• D08: DIP-8 paket seçeneği
• T: Tube ambalaj seçeneği

Devre Tasarımında Dikkat Edilmesi Gerekenler

• Çalışma besleme gerilimi 1.8V - 12V arasındadır
• 15V mutlak maksimum besleme sınırıdır
• Pin 2 VCC, Pin 4 GND bağlantısıdır
• Pin 1 ve Pin 3 ses çıkışlarıdır
• Pin 7 ve Pin 6 ses girişleridir
• Pin 8 NF1 ve Pin 5 NF2 geri besleme pinleridir
• Stereo devrede NF1 ve NF2 birbirine bağlanmamalıdır
• Hoparlör çıkışlarında uygun kuplaj kondansatörleri kullanılmalıdır
• Besleme hattında uygun filtreleme ve bypass yapılmalıdır
• Çıkış gücü besleme gerilimi ve hoparlör empedansına bağlıdır
• Bridge ve stereo bağlantı devreleri birbirinden farklıdır

Kullanım Alanları

• Mini stereo amplifikatör devreleri
• Taşınabilir hoparlör sistemleri
• Pilli ses amplifikatörleri
• Radyo ve alıcı devreleri
• MP3 ve ses oynatıcı projeleri
• Küçük interkom sistemleri
• Alarm ve sesli uyarı devreleri
• Arduino ve mikrodenetleyici ses projeleri
• Hobi elektroniği
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet TDA2822L-D08-T Çift Kanal Ses Güç Amplifikatörü Entegresi DIP-8
