PL2303 USB - TTL UART Seri Dönüştürücü Kablo

PL2303 USB - TTL UART Seri Dönüştürücü Kablo; bilgisayarın USB bağlantısını TTL seviyesinde UART seri haberleşmeye dönüştürmek için kullanılan programlama, test ve seri iletişim kablosudur. Mikrodenetleyiciler, GPS modülleri, Arduino uyumlu kartlar, seri haberleşmeli sensörler ve çeşitli elektronik modüllerle bilgisayar arasında veri alışverişi yapılmasını sağlar.

PL2303 tabanlı dönüştürücü yapı sayesinde USB üzerinden alınan veriler UART TX/RX sinyallerine, UART üzerinden gelen veriler ise bilgisayarın USB bağlantısına aktarılır. Uygun sürücünün kurulmasının ardından bilgisayarda sanal COM port olarak kullanılabilir.

Teknik Özellikler

• USB - UART Dönüştürücü: PL2303 Serisi
• Ürün Tipi: USB - TTL UART Seri Dönüştürücü Kablo
• Bilgisayar Bağlantısı: USB
• Haberleşme Arayüzü: UART / TTL Seri Haberleşme
• Seri Veri Hatları: TXD ve RXD
• Çift Yönlü Seri Veri Haberleşmesi
• Bilgisayarda Sanal COM Port Olarak Kullanılabilir
• Mikrodenetleyici ve Seri Modül Testleri İçin Uygun
• Programlama ve Debug Uygulamalarında Kullanılabilir
• Kablolu Yapı Sayesinde Kolay Bağlantı

Not: PL2303 tabanlı USB-TTL kabloların çıkış lojik seviyesi, VCC kablosunun gerilimi ve pin renkleri üreticiye göre değişebilir. Bağlantı yapılmadan önce kablo üzerindeki etiketler ve ürün pin açıklamaları kontrol edilmelidir.

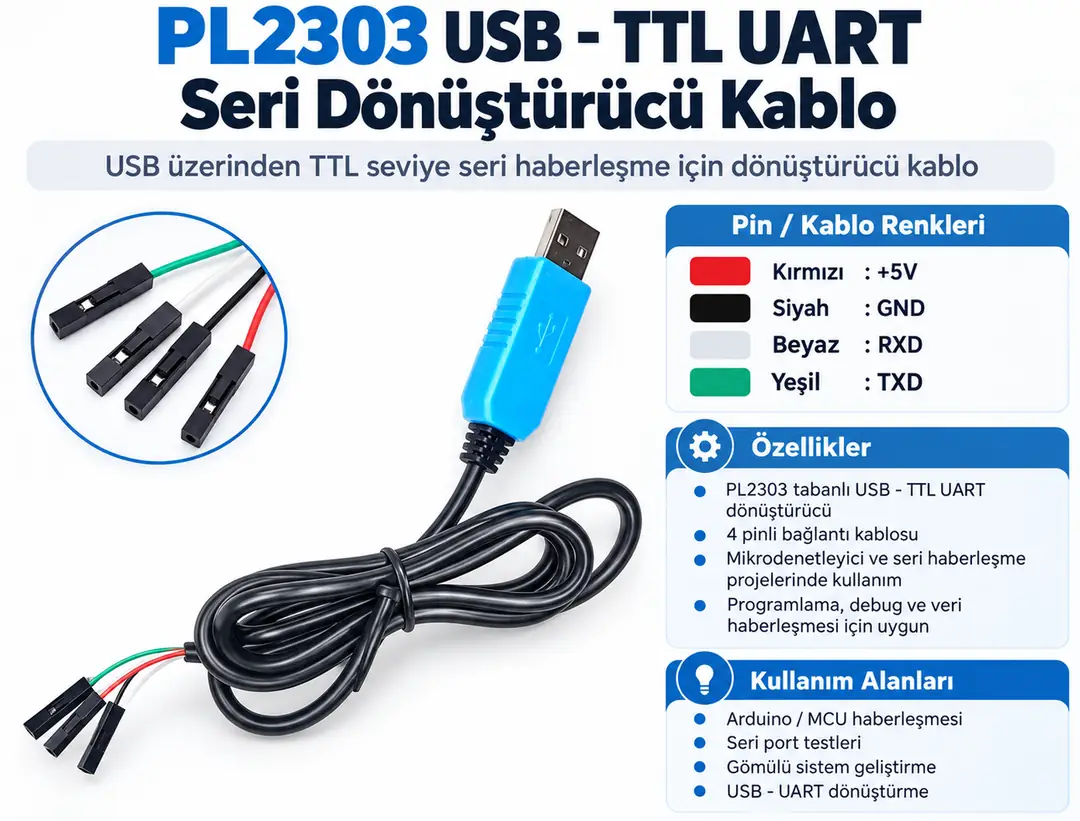

PL2303 USB - TTL UART Seri Dönüştürücü Kablo

Bağlantı ve Programlama

USB-TTL UART kablolarda temel olarak aşağıdaki seri haberleşme bağlantıları bulunur:

• TXD: Dönüştürücüden hedef cihaza seri veri çıkışı
• RXD: Hedef cihazdan dönüştürücüye seri veri girişi
• GND: Ortak toprak bağlantısı
• VCC: Ürün varyantına göre yardımcı besleme çıkışı bulunabilir

UART haberleşmesinde TX ve RX hatları çapraz bağlanır:

• PL2303 TXD → Hedef Cihaz RX
• PL2303 RXD → Hedef Cihaz TX
• PL2303 GND → Hedef Cihaz GND

USB - UART Dönüşümü

PL2303 dönüştürücü, bilgisayar ile UART tabanlı elektronik cihazlar arasında seri haberleşme köprüsü oluşturur. Bilgisayardaki USB verileri TTL UART formatına çevrilerek TXD hattından gönderilir.

Hedef cihazın TX çıkışından alınan seri veriler ise RXD üzerinden dönüştürücüye ulaşır ve USB bağlantısı aracılığıyla bilgisayara aktarılır.

Sanal COM Port Kullanımı

PL2303 kablo bilgisayara bağlandığında uygun sürücü kuruluysa işletim sisteminde sanal bir seri port oluşturur.

Bu COM port aşağıdaki uygulamalarda kullanılabilir:

• Seri terminal programları
• Arduino IDE seri haberleşme uygulamaları
• GPS veri görüntüleme
• AT komutu gönderme
• Mikrodenetleyici debug çıktıları
• Seri protokol testleri

TTL UART ile RS232 Arasındaki Fark

PL2303 USB-TTL kablo, TTL seviyesinde UART haberleşmesi için kullanılır. Klasik RS232 portlarında kullanılan pozitif ve negatif yüksek gerilim seviyeleriyle aynı değildir.

Önemli: TTL UART çıkışları doğrudan gerçek RS232 portuna bağlanmamalıdır. RS232 haberleşme gerekiyorsa uygun RS232 seviye dönüştürücü kullanılmalıdır.

TX ve RX Bağlantısı

Seri haberleşmede en sık yapılan bağlantı hatalarından biri TX ve RX pinlerinin aynı isimli pinlere bağlanmasıdır.

Doğru bağlantıda veri çıkışı karşı tarafın veri girişine bağlanır:

TX → RX     RX → TX

Ayrıca iki cihaz arasında ortak GND bağlantısı bulunmalıdır.

3.3V ve 5V Sistemlerde Kullanım

TTL UART sistemleri farklı lojik seviyelerde çalışabilir. Bazı mikrodenetleyiciler 5V, ESP32 ve benzeri birçok modern mikrodenetleyici ise 3.3V lojik seviyesinde çalışır.

PL2303 kablonun UART çıkış seviyesinin hedef cihazla uyumlu olduğu doğrulanmalıdır. Özellikle 3.3V toleranslı olmayan veya 5V toleransı bulunmayan cihazlara yanlış lojik seviye uygulanmamalıdır.

GPS Modülleri ile Kullanım

UART çıkışlı GPS modülleri PL2303 dönüştürücü kablo üzerinden bilgisayara bağlanabilir.

GPS modülünün TX çıkışı PL2303 RXD girişine bağlanarak NMEA mesajları seri terminal programı üzerinden görüntülenebilir.

AT Komutlu Modüller ile Kullanım

UART haberleşmesi kullanan Bluetooth, WiFi ve GSM modüllerinin yapılandırılmasında kullanılabilir.

Bilgisayardaki bir seri terminal programı üzerinden hedef modüle AT komutları gönderilebilir ve modülün verdiği cevaplar görüntülenebilir.

Mikrodenetleyici Debug İşlemleri

Mikrodenetleyici projelerinde UART üzerinden gönderilen hata, durum veya sensör mesajları PL2303 dönüştürücü aracılığıyla bilgisayarda görüntülenebilir.

Bu özellik özellikle gömülü sistem geliştirme sırasında programın çalışma durumunun takip edilmesini kolaylaştırır.

Arduino ile Kullanım

USB bağlantısı bulunmayan veya harici UART dönüştürücü gerektiren Arduino uyumlu geliştirme kartlarında seri haberleşme amacıyla kullanılabilir.

Program yükleme desteği kullanılacak Arduino kartına, bootloader yapısına ve PL2303 kablonun çıkardığı kontrol hatlarına bağlıdır. Bu nedenle her Arduino kartında doğrudan otomatik programlama desteği olduğu varsayılmamalıdır.

Baud Rate Ayarı

Seri haberleşmenin doğru çalışabilmesi için bilgisayar ile hedef cihazın aynı baud rate ve seri port ayarlarını kullanması gerekir.

Kontrol edilmesi gereken temel ayarlar:

• Baud Rate
• Data Bit
• Parity / Eşlik
• Stop Bit

Örneğin hedef cihaz 9600 baud kullanıyorsa bilgisayardaki terminal programı da 9600 baud olarak ayarlanmalıdır.

VCC Kablosunun Kullanımı

Bazı PL2303 kablolarda hedef cihaza yardımcı besleme sağlamak amacıyla VCC bağlantısı bulunabilir.

Ancak bu çıkışın gerilimi ve sağlayabileceği akım kablo modeline göre değişebilir. Hedef cihaz bağlanmadan önce VCC çıkış geriliminin ölçülmesi ve cihazın besleme gereksinimiyle karşılaştırılması önerilir.

Yüksek akım çeken WiFi, GSM veya benzeri modüllerin yalnızca dönüştürücü kablonun güç çıkışından beslenmesi uygun olmayabilir.

Sürücü Kurulumu

Bilgisayarın PL2303 dönüştürücüyü tanıyabilmesi için kullanılan PL2303 revizyonuna ve işletim sistemine uygun sürücünün kurulması gerekebilir.

Bağlantı sonrasında Aygıt Yöneticisi veya işletim sisteminin seri port bölümünden oluşturulan COM port kontrol edilebilir.

Bağlantıda Dikkat Edilmesi Gerekenler

• TX ve RX hatları çapraz bağlanmalıdır
• GND bağlantısı hedef cihazla ortak olmalıdır
• Hedef cihazın UART lojik seviyesi kontrol edilmelidir
• 3.3V cihazlara uygun olmayan 5V sinyal uygulanmamalıdır
• VCC kablosunun gerilimi bağlantıdan önce kontrol edilmelidir
• PL2303 USB-TTL dönüştürücü doğrudan RS232 dönüştürücü değildir
• Baud rate hedef cihazla aynı seçilmelidir
• Kablo renklerine tek başına güvenilmemelidir
• Pin işlevleri ürün üzerindeki etiketlere göre doğrulanmalıdır
• Yüksek akım çeken cihazlar uygun harici güç kaynağıyla beslenmelidir

Kullanım Alanları

• USB - UART seri haberleşme
• Mikrodenetleyici debug işlemleri
• Arduino projeleri
• GPS modülü testi
• Bluetooth modülü yapılandırma
• WiFi modülü AT komutları
• GSM modülü haberleşmesi
• Seri terminal uygulamaları
• Sensör ve modül testleri
• Gömülü sistem geliştirme
• Elektronik prototipleme
• Seri veri izleme uygulamaları

Paket İçeriği

• 1 Adet PL2303 USB - TTL UART Seri Dönüştürücü Kablo
