FT232RL USB - UART TTL Seri Dönüştürücü Modülü

FT232RL USB - UART TTL Seri Dönüştürücü Modülü; bilgisayarın USB bağlantısını TTL seviyesinde UART seri haberleşmeye dönüştürmek için kullanılan geliştirme ve programlama modülüdür. Arduino, ESP8266, mikrodenetleyici kartları, GPS modülleri, seri haberleşmeli sensörler ve gömülü sistemlerle bilgisayar arasında veri iletişimi kurmak için kullanılabilir.

Modül üzerinde bulunan FT232RL entegresi USB haberleşmesini UART seri haberleşme sinyallerine dönüştürür. TX ve RX hatları üzerinden çift yönlü seri veri aktarımı gerçekleştirilebilir. Uygun bağlantı yapısıyla Arduino Pro Mini ve benzeri UART üzerinden programlanan geliştirme kartlarında da kullanılabilir.

Teknik Özellikler

• USB - UART Dönüştürücü Entegresi: FT232RL
• Ürün Tipi: USB - TTL UART Seri Dönüştürücü
• Haberleşme: USB ↔ UART
• Seri Veri Hatları: TXD ve RXD
• TTL Seri Haberleşme Desteği
• 3.3V ve 5V Lojik Sistemlerle Kullanıma Uygun Modül Yapısı
• Baud Rate: Uygun Yapılandırmada 3 Mbaud'a Kadar
• Donanımsal Akış Kontrol Sinyallerini Destekler
• DTR / RTS Kontrol Hatları Kullanılabilir
• USB Üzerinden Bilgisayara Sanal COM Port Olarak Bağlanabilir
• Arduino ve Mikrodenetleyici Programlama Uygulamaları İçin Uygun

Not: Kart üzerindeki 3.3V / 5V seçim yapısı ve pin dizilimi PCB üreticisine göre farklılık gösterebilir. Bağlantı yapılmadan önce modül üzerindeki pin isimleri ve voltaj seçim jumperı kontrol edilmelidir.

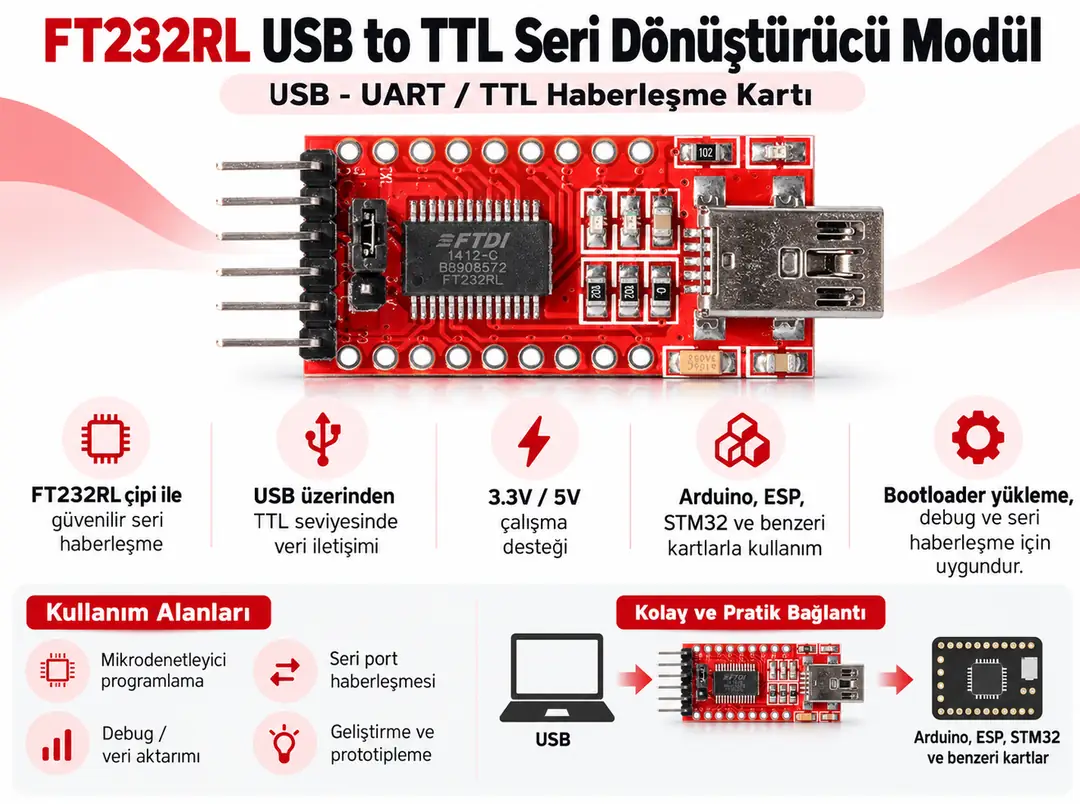

FT232RL USB UART Dönüştürücü Modülü

Bağlantı ve Programlama

FT232RL modüllerinde yaygın olarak aşağıdaki UART bağlantı pinleri bulunur:

• TXD: Modülden harici cihaza seri veri çıkışı
• RXD: Harici cihazdan modüle seri veri girişi
• GND: Ortak toprak bağlantısı
• VCC: Kart versiyonuna göre besleme / çıkış bağlantısı
• DTR: Programlama ve otomatik reset uygulamalarında kullanılabilen kontrol hattı
• CTS / RTS: Kart versiyonuna göre donanımsal akış kontrol hatları

UART bağlantısında TX ve RX hatları çapraz bağlanır:

• FT232 TX → Hedef Cihaz RX
• FT232 RX → Hedef Cihaz TX
• FT232 GND → Hedef Cihaz GND

USB - UART Dönüşümü

FT232RL entegresi bilgisayardan gelen USB verilerini seri UART sinyallerine, UART üzerinden gelen verileri ise USB üzerinden bilgisayara aktarılabilecek biçime dönüştürür.

Bilgisayara bağlandığında uygun sürücü ile sanal COM port oluşturularak terminal programları, Arduino IDE veya farklı geliştirme yazılımları üzerinden seri haberleşme gerçekleştirilebilir.

TTL UART Seviyesi

Bu modül TTL seviyesinde UART haberleşmesi için tasarlanmıştır. Klasik RS-232 portlarında kullanılan pozitif ve negatif yüksek gerilim seviyelerini doğrudan destekleyen bir RS-232 dönüştürücü değildir.

Önemli: DB9 tipi gerçek RS-232 seri portlarla doğrudan bağlantı yapılmamalıdır. RS-232 seviyeleri için MAX232 benzeri uygun seviye dönüştürücü devre kullanılması gerekir.

3.3V ve 5V Sistemlerle Kullanım

FT232RL tabanlı modüllerin birçok versiyonunda UART lojik seviyesini 3.3V veya 5V sistemlere uygun hale getirmek için jumper veya seçim bağlantısı bulunur.

Hedef cihazın çalışma gerilimine uygun lojik seviye seçilmelidir. Özellikle ESP8266, ESP32 ve bazı 3.3V mikrodenetleyicilere 5V UART sinyali uygulanmamalıdır.

Arduino Pro Mini Programlama

FT232RL modülü Arduino Pro Mini gibi üzerinde USB - seri dönüştürücü bulunmayan geliştirme kartlarının programlanmasında kullanılabilir.

Yaygın bağlantıda:

• TX → RX
• RX → TX
• GND → GND
• VCC → Kartın uygun besleme girişi
• DTR → Reset devresi / uygun programlama pini

kullanılarak Arduino IDE üzerinden program yüklenebilir.

Seri Port Haberleşmesi

Modül yalnızca programlama için değil, seri haberleşme verilerini bilgisayarda görüntülemek için de kullanılabilir.

Örneğin mikrodenetleyicinin UART çıkışı FT232RL üzerinden bilgisayara bağlanarak:

• Debug mesajları görüntülenebilir
• Sensör verileri takip edilebilir
• AT komutları gönderilebilir
• GPS NMEA verileri okunabilir
• Mikrodenetleyici seri çıktıları analiz edilebilir

ESP8266 ile Kullanım

FT232RL uygun 3.3V UART lojik seviyesi kullanılarak ESP8266 gibi seri programlama destekli modüllerle haberleşmek için kullanılabilir.

ESP8266 gibi yüksek anlık akım çekebilen cihazlarda FT232RL kartının üzerindeki güç çıkışından doğrudan besleme yapmak her zaman uygun olmayabilir. Bu tür uygulamalarda yeterli akım sağlayabilen harici ve kararlı bir 3.3V güç kaynağı tercih edilmelidir.

GPS Modülleri ile Kullanım

UART çıkışlı GPS modülleri FT232RL üzerinden doğrudan bilgisayara bağlanarak test edilebilir.

GPS modülünün TX çıkışı FT232RL RX girişine bağlanarak NMEA mesajları bilgisayardaki seri terminal programı üzerinden görüntülenebilir.

AT Komutlu Modüllerin Testi

Bluetooth, WiFi, GSM ve benzeri UART tabanlı modüller FT232RL ile bilgisayara bağlanarak terminal yazılımı üzerinden AT komutlarıyla test edilebilir.

Bu yöntem mikrodenetleyici kullanılmadan modülün çalışma durumunun ve seri haberleşme ayarlarının kontrol edilmesini kolaylaştırır.

Baud Rate Ayarı

FT232RL geniş bir seri haberleşme hızı aralığını destekler. Ancak kullanılan baud rate, hedef cihazın seri haberleşme ayarıyla aynı olmalıdır.

Örneğin hedef cihaz 9600 baud kullanıyorsa bilgisayardaki seri port ayarı da 9600 baud olarak seçilmelidir.

DTR ve Otomatik Reset

DTR hattı özellikle Arduino Pro Mini gibi kartların programlanmasında otomatik reset işlemi için kullanılabilir.

Uygun devre yapısında bilgisayar program yüklemeye başladığında DTR hattı üzerinden mikrodenetleyici otomatik olarak bootloader moduna geçirilebilir.

Bağlantıda Dikkat Edilmesi Gerekenler

• TX ve RX bağlantıları çapraz yapılmalıdır
• GND bağlantısı hedef cihaz ile ortak olmalıdır
• Hedef cihazın UART lojik seviyesi kontrol edilmelidir
• 3.3V cihazlara 5V lojik sinyal uygulanmamalıdır
• Kart üzerindeki 3.3V / 5V seçimi bağlantıdan önce kontrol edilmelidir
• FT232RL TTL UART dönüştürücüdür, doğrudan RS-232 dönüştürücü değildir
• Baud rate hedef cihazla aynı seçilmelidir
• Yüksek akım gerektiren modüller FT232RL'nin güç çıkışından doğrudan beslenmemelidir
• VCC bağlantısı yapılmadan önce hedef kartın çalışma gerilimi kontrol edilmelidir

Kullanım Alanları

• Arduino Pro Mini programlama
• USB - UART seri haberleşme
• Mikrodenetleyici programlama ve debug
• ESP8266 seri haberleşme
• GPS modülü testi
• Bluetooth modülü testi
• GSM modülü AT komutları
• WiFi modülü AT komutları
• Seri terminal uygulamaları
• Sensör ve modül testleri
• Gömülü sistem geliştirme
• Elektronik eğitim ve prototipleme

Paket İçeriği

• 1 Adet FT232RL USB - UART TTL Seri Dönüştürücü Modülü
