Biltek Arduino Uno Eğitim Deney Kiti – Sensörlü Uygulamalı Elektronik Seti

Biltek Arduino Uno Eğitim Deney Kiti; Arduino programlama, temel elektronik, sensör kullanımı, dijital ve analog giriş-çıkış uygulamaları ile robotik projelerin uygulamalı olarak öğrenilebilmesi için geliştirilmiş eğitim setidir. Arduino Uno geliştirme kartı, sensörler, ekran, servo motor, LED'ler, butonlar, potansiyometre, breadboard ve diğer temel elektronik bileşenler tek bir PCB üzerinde düzenli şekilde bir araya getirilmiştir.

Hazır ve düzenli yapısı sayesinde her deney için farklı modüllerin masa üzerinde ayrı ayrı konumlandırılması yerine, eğitim sırasında ihtiyaç duyulan temel bileşenlere aynı platform üzerinden erişilebilir. Breadboard alanı sayesinde kit üzerindeki hazır bileşenlere ek olarak farklı elektronik devreler kurulabilir ve yeni projeler geliştirilebilir.

Başlangıç seviyesindeki Arduino kullanıcılarından okullardaki STEM, kodlama, robotik ve elektronik eğitimlerine kadar geniş bir kullanım alanına sahip olan Biltek Arduino Uno Eğitim Deney Kiti; öğrencilerin yalnızca kod yazmasını değil, yazdıkları kodların gerçek elektronik bileşenler üzerindeki sonuçlarını gözlemleyerek öğrenmesini sağlar.

Teknik Özellikler

• Marka: Biltek
• Ürün Tipi: Arduino Uno Eğitim ve Deney Kiti
• Kontrol Kartı: Arduino Uno
• Deney Yapısı: PCB üzerine yerleştirilmiş eğitim platformu
• Programlama ve elektronik eğitimleri için uygun
• Dijital giriş ve çıkış uygulamalarına uygun
• Analog giriş uygulamalarına uygun
• Sensör okuma ve veri işleme deneylerine uygun
• PWM ve servo motor kontrol uygulamalarına uygun
• OLED ekran uygulamalarına uygun
• Sesli ve görsel uyarı uygulamalarına uygun
• Harici devre kurulumu için breadboard alanı bulunur
• On/Off güç anahtarı bulunur
• Arduino ve temel elektronik eğitimlerinde tekrar kullanılabilir deney platformu olarak tasarlanmıştır

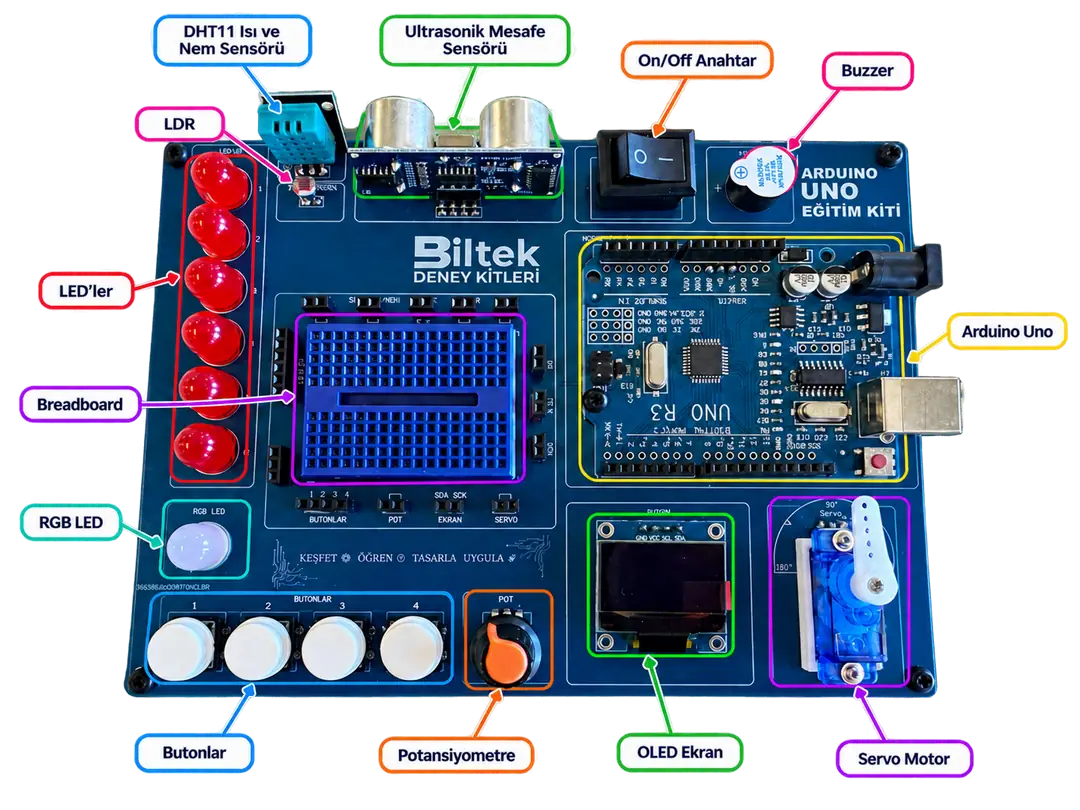

Kit Üzerindeki Bileşenler

Biltek eğitim kitinde farklı Arduino ve elektronik uygulamalarının gerçekleştirilebilmesi için sensörlerden motor kontrolüne, kullanıcı girişlerinden görsel ve sesli çıkışlara kadar birçok temel elektronik bileşen aynı platform üzerinde bulunur.

Arduino Uno

Arduino Uno, eğitim kitinin ana kontrol birimidir. Sensörlerden gelen verileri okur, yazılan Arduino kodlarını çalıştırır ve LED, buzzer, OLED ekran veya servo motor gibi çıkış elemanlarını kontrol eder.

Arduino programlamaya yeni başlayan kullanıcılar dijital giriş-çıkış, analog veri okuma, koşul ifadeleri, döngüler, sensör kullanımı, PWM kontrolü ve temel otomasyon mantığı gibi konuları doğrudan kit üzerinde deneyebilir.

Breadboard

Kit üzerindeki breadboard, lehimleme yapmadan farklı elektronik devrelerin kurulmasını sağlar. Direnç, LED, sensör veya farklı elektronik bileşenler jumper kablolar yardımıyla breadboard üzerine bağlanabilir.

Bu alan sayesinde kullanıcı yalnızca kit üzerindeki hazır uygulamalarla sınırlı kalmaz; kendi devresini oluşturabilir, Arduino bağlantıları gerçekleştirebilir ve farklı elektronik deneyler geliştirebilir.

DHT11 Isı ve Nem Sensörü

DHT11 sensörü ortam sıcaklığı ve bağıl nem değerlerinin ölçülmesi için kullanılır. Arduino ile sensörden veri okunarak sıcaklık ve nem takip uygulamaları gerçekleştirilebilir.

DHT11 ile alınan değerler OLED ekranda görüntülenebilir, belirlenen sıcaklık veya nem seviyesine göre LED ve buzzer gibi elemanlar kontrol edilebilir. Bu sayede sensör okuma, koşullu kontrol ve çevresel ölçüm uygulamaları birlikte öğrenilebilir.

Ultrasonik Mesafe Sensörü

Ultrasonik mesafe sensörü, bir nesneye olan uzaklığın temassız şekilde ölçülmesi için kullanılır. Sensör ultrasonik ses dalgaları gönderir ve yansıyan sinyalin geri dönüş süresinden yararlanılarak mesafe hesaplanabilir.

Mesafe ölçümü, yaklaşma algılama, engel tespiti, park sensörü benzeri uygulamalar ve belirli bir mesafeye ulaşıldığında LED veya buzzer ile uyarı verilmesi gibi deneyler gerçekleştirilebilir.

LDR Işık Sensörü

LDR, üzerine düşen ışık miktarına bağlı olarak elektriksel direnci değişen ışığa duyarlı bir elektronik elemandır. Arduino'nun analog girişleri kullanılarak ortamın aydınlık veya karanlık durumu algılanabilir.

LDR ile otomatik gece lambası, ortam ışığı ölçümü, karanlıkta LED yakma ve ışık seviyesine bağlı çalışan otomasyon uygulamaları gerçekleştirilebilir.

OLED Ekran

Kit üzerindeki OLED ekran, Arduino tarafından üretilen veya sensörlerden alınan bilgilerin kullanıcıya görsel olarak aktarılmasını sağlar. Sayısal değerler, metinler ve uygun uygulamalarda basit grafik veya semboller ekranda görüntülenebilir.

DHT11 sıcaklık ve nem değerleri, ultrasonik sensör mesafe bilgisi, potansiyometre değeri veya farklı proje verileri OLED ekran üzerinde gösterilebilir.

Servo Motor

Servo motor, belirli açılara kontrollü şekilde hareket ettirilebilen motor türüdür. Arduino üzerinden kontrol sinyali gönderilerek servo kolunun istenilen açıya hareket etmesi sağlanabilir.

Servo motor ile açı kontrolü, otomatik bariyer, kapak mekanizması, mesafeye göre hareket eden sistemler ve temel robotik mekanizma uygulamaları yapılabilir.

6 Adet LED

Kit üzerinde 6 adet ayrı LED bulunur. LED'ler Arduino'nun dijital çıkış mantığını öğrenmek ve farklı görsel uyarı uygulamaları oluşturmak için kullanılabilir.

LED yakıp söndürme, sıralı LED uygulaması, kara şimşek efekti, sayaç göstergesi, sensör seviyesine göre LED kontrolü ve trafik lambası benzeri deneyler gerçekleştirilebilir.

RGB LED

RGB LED içerisinde kırmızı, yeşil ve mavi ışık kaynaklarını bir arada bulunduran çok renkli LED yapısıdır. Arduino üzerinden farklı renk kanalları kontrol edilerek çeşitli renkler elde edilebilir.

RGB LED uygulamalarıyla PWM kontrolü, renk karıştırma, duruma göre renk değiştirme ve sensör değerlerini farklı renklerle gösterme gibi deneyler yapılabilir.

4 Adet Buton

Kit üzerinde 4 adet kullanıcı butonu bulunur. Butonlar Arduino'nun dijital girişlerini ve kullanıcıdan komut alma mantığını öğrenmek için kullanılabilir.

Butona basıldığında LED yakma, servo motoru hareket ettirme, OLED ekrandaki menüyü değiştirme, sayaç oluşturma veya buzzer çalıştırma gibi farklı uygulamalar gerçekleştirilebilir.

Potansiyometre

Potansiyometre, çevrildiğinde çıkışındaki analog gerilim seviyesinin değiştirilmesini sağlayan ayarlanabilir elektronik elemandır. Arduino'nun analog giriş özelliğinin öğrenilmesi için kullanılabilir.

Potansiyometre ile LED parlaklığı, servo motor açısı, ekrandaki değerler veya farklı kontrol parametreleri kullanıcı tarafından manuel olarak ayarlanabilir.

Buzzer

Buzzer, Arduino tarafından kontrol edilerek sesli uyarı oluşturmak için kullanılır. Sensör değerleri belirlenen seviyeye ulaştığında veya kullanıcı tarafından bir işlem gerçekleştirildiğinde sesli bildirim verilebilir.

Alarm sistemi, mesafe uyarısı, buton geri bildirimi ve temel ses uygulamaları buzzer kullanılarak gerçekleştirilebilir.

On/Off Anahtar

Kit üzerindeki On/Off anahtar, eğitim platformunun güç kontrolünün daha pratik şekilde yapılmasını sağlar. Deney sırasında bağlantıları sürekli söküp takmak yerine sistem anahtar üzerinden açılıp kapatılabilir.

Bu Kit ile Neler Öğrenilebilir?

• Arduino IDE kullanımı ve temel Arduino programlama
• Dijital giriş ve dijital çıkış mantığı
• Analog değer okuma
• Buton ile kullanıcı girişi alma
• LED kontrolü ve sıralı LED uygulamaları
• RGB LED ile renk oluşturma ve PWM kontrolü
• Potansiyometreden analog veri okuma
• LDR ile ortam ışığı algılama
• DHT11 ile sıcaklık ve nem ölçümü
• Ultrasonik sensör ile mesafe ölçümü
• Servo motor açı kontrolü
• Buzzer ile sesli uyarı oluşturma
• OLED ekranda veri görüntüleme
• Sensör verilerine göre otomatik kontrol oluşturma
• Breadboard üzerinde temel elektronik devre kurma
• Birden fazla sensör ve çıkış elemanını aynı projede kullanma

Örnek Deney ve Proje Uygulamaları

• LED yakıp söndürme uygulaması
• Sıralı 6 LED kontrolü
• Buton ile LED açma ve kapatma
• Potansiyometre ile LED parlaklığı ayarlama
• RGB LED ile farklı renkler oluşturma
• LDR ile otomatik gece lambası
• DHT11 ile sıcaklık ve nem ölçme
• Sıcaklık ve nem değerlerini OLED ekranda gösterme
• Ultrasonik sensör ile mesafe ölçme
• Mesafe değerini OLED ekranda gösterme
• Yaklaşan nesne için buzzer ile uyarı verme
• Mesafeye göre LED uyarı sistemi oluşturma
• Potansiyometre ile servo motor açısını kontrol etme
• Butonlarla servo motor konumunu değiştirme
• Ultrasonik sensör ve servo motor ile otomatik bariyer uygulaması
• Belirlenen sıcaklık değerinde LED veya buzzer çalıştırma

Eğitim İçin Kullanım Avantajları

Biltek Arduino Uno Eğitim Deney Kiti'nde temel elektronik bileşenlerin aynı PCB üzerinde düzenli şekilde bulunması, özellikle eğitim ortamlarında bağlantı karmaşasının azaltılmasına yardımcı olur. Öğrenciler sensör ve modülleri ayrı ayrı aramak yerine deneyin temel çalışma mantığına ve Arduino koduna odaklanabilir.

Bileşenlerin PCB üzerinde isimlendirilmiş alanlarda bulunması; sensör, giriş, çıkış ve kontrol elemanlarının birbirinden ayırt edilmesini kolaylaştırır. Breadboard bölümü ise hazır sistemin yanında öğrencinin kendi devrelerini tasarlamasına imkan tanır.

Bu yapı sayesinde aynı eğitim platformu üzerinde temel seviyeden başlayarak sensör, ekran, motor ve otomasyon uygulamalarına doğru kademeli olarak ilerlenebilir.

Kimler İçin Uygundur?

• Arduino öğrenmeye yeni başlayanlar
• Elektronik ve kodlama eğitimi alan öğrenciler
• Ortaokul ve lise düzeyindeki STEM çalışmaları
• Mesleki ve teknik eğitim uygulamaları
• Üniversite temel elektronik ve mikrodenetleyici uygulamaları
• Robotik ve kodlama kursları
• Maker ve hobi elektroniği çalışmaları
• Arduino eğitimi veren öğretmen ve eğitmenler
• Atölye ve laboratuvar uygulamaları

Hediye Aksesuarlar

Biltek Arduino Uno Eğitim Deney Kiti ile birlikte temel deneylere daha kolay başlanabilmesi ve breadboard bağlantılarının gerçekleştirilebilmesi için ek aksesuarlar hediye olarak verilmektedir.

• 40'lı Erkek-Erkek (E-E) Jumper Kablo – 20 cm
• 1 Adet 9V Pil
• 1 Adet Bağlantı Kablosu
• 1 Adet Taşıma Çantası

Jumper kablolar breadboard üzerinde Arduino ve farklı elektronik bileşenler arasında bağlantı oluşturmak için kullanılabilir. 9V pil ve bağlantı kablosu ise kitin eğitim ve deney uygulamalarında kullanımını kolaylaştırır. Taşıma çantası ise düzenleme ve taşıma için kolaylık sağlar.

Paket İçeriği

• 1 Adet Biltek Arduino Uno Eğitim Deney Kiti
• 1 Adet Arduino Uno Geliştirme Kartı
• 1 Adet Breadboard
• 1 Adet DHT11 Isı ve Nem Sensörü
• 1 Adet Ultrasonik Mesafe Sensörü
• 1 Adet LDR Işık Sensörü
• 1 Adet OLED Ekran
• 1 Adet Servo Motor
• 1 Adet RGB LED
• 6 Adet LED
• 4 Adet Buton
• 1 Adet Potansiyometre
• 1 Adet Buzzer
• 1 Adet On/Off Anahtar
• Hediye: 40'lı Erkek-Erkek (E-E) 20 cm Jumper Kablo
• Hediye: 1 Adet 9V Pil
• Hediye: 1 Adet Bağlantı Kablosu
• Hediye: Taşıma Çantası
