Arduino Uno R3 Klon – USB Kablo ve 40 Pin Header Hediyeli

ATmega328P mikrodenetleyici ve CH340 USB-seri dönüştürücü kullanan Arduino uyumlu geliştirme kartıdır. Elektronik, kodlama, robotik ve otomasyon projelerinde kullanılabilir. Arduino IDE desteği sayesinde başlangıç seviyesindeki kullanıcılar, öğrenciler ve prototip geliştirenler için pratik bir çözüm sunar.

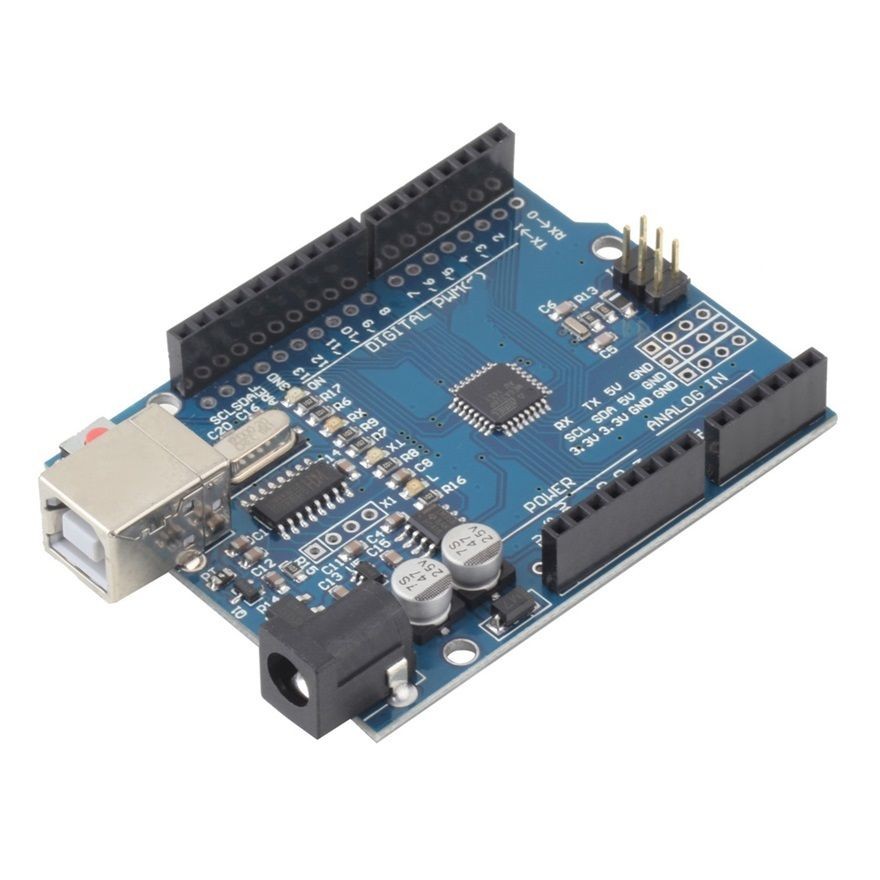

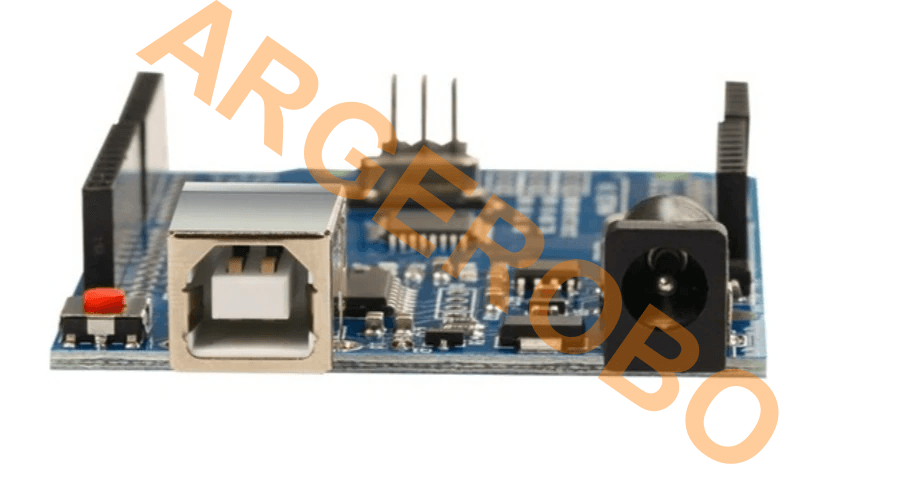

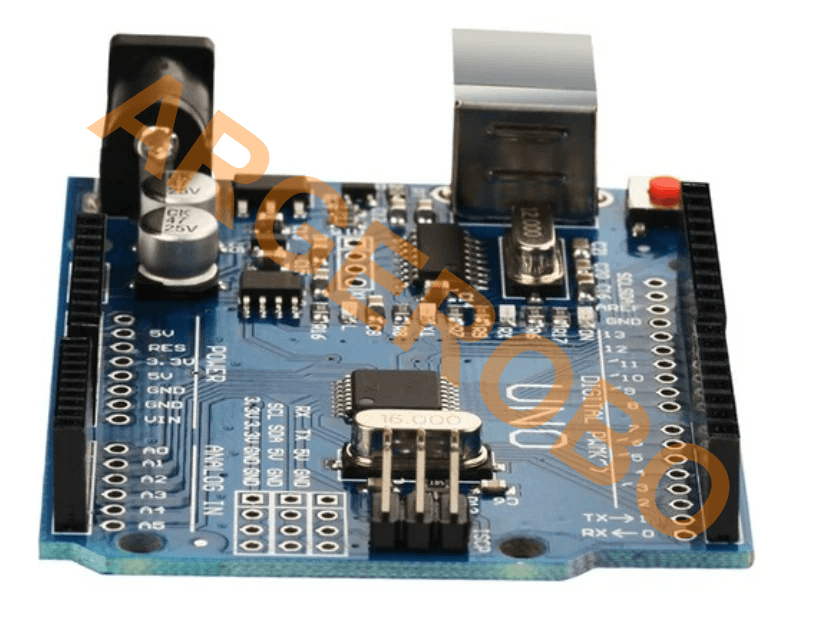

Arduino Uno R3 CH340 klon kart ve bağlantı pinleri

Teknik Özellikler

• Ürün Tipi: Arduino uyumlu mikrodenetleyici geliştirme kartı
• Versiyon: Arduino Uno R3 klon
• Ana Mikrodenetleyici: ATmega328P
• Mikrodenetleyici Mimarisi: 8-bit AVR
• USB-Seri Dönüştürücü: CH340
• Çalışma Gerilimi: 5V DC
• Önerilen Haricî Giriş Gerilimi: 7–12V DC
• Dijital Giriş/Çıkış Pinleri: 14 adet
• PWM Çıkışları: 6 adet
• Analog Girişler: 6 adet
• Flash Bellek: 32 KB
• SRAM: 2 KB
• EEPROM: 1 KB
• Saat Frekansı: 16MHz
• USB Bağlantısı: USB Type-B
• Haricî Güç Bağlantısı: DC jak ve VIN pini
• Seri Haberleşme: UART
• Haberleşme Arayüzleri: I2C ve SPI
• Haricî Kesme Pinleri: D2 ve D3
• Dâhilî LED: D13 pinine bağlı
• Programlama Bağlantısı: USB ve ICSP
• Güç Çıkışları: 5V ve 3.3V
• Reset Butonu: Kart üzerinde mevcut
• Yazılım Uyumluluğu: Arduino IDE
• Programlama Dili: Arduino C/C++
• Shield Uyumluluğu: Arduino Uno R3 pin dizilimini kullanan uyumlu shield kartlar
• Kullanılabilecek Bileşenler: Sensörler, motor sürücüler, röleler, ekranlar ve haberleşme modülleri

Pinler ve Bağlantılar

• D0 – RX: UART seri haberleşmede veri almak için kullanılır
• D1 – TX: UART seri haberleşmede veri göndermek için kullanılır
• D2 ve D3: Haricî kesme özelliğini destekler
• D3, D5, D6, D9, D10 ve D11: PWM çıkışı olarak kullanılabilir
• D10 – SS: SPI haberleşmede çevre birimi seçme pini olarak kullanılabilir
• D11 – MOSI: SPI haberleşmede veri gönderme hattıdır
• D12 – MISO: SPI haberleşmede veri alma hattıdır
• D13 – SCK: SPI saat hattıdır ve kart üzerindeki dâhilî LED’e bağlıdır
• A0–A5: Analog sensörlerden gelen sinyalleri okumak için kullanılır
• A4 – SDA: I2C haberleşmesinin veri hattıdır
• A5 – SCL: I2C haberleşmesinin saat hattıdır
• 5V: Uyumlu sensör ve modüllerin beslenmesinde kullanılabilir
• 3.3V: Uyumlu düşük gerilimli modüllere güç sağlar
• GND: Devrenin ortak toprak bağlantısıdır
• VIN: Uygun haricî güç kaynağının karta bağlanmasını sağlar
• RESET: Mikrodenetleyicinin programı baştan çalıştırmasını sağlar

Bağlantı ve Programlama

• Kart, USB Type-B kabloyla bilgisayara bağlanır
• USB bağlantısı kartın beslenmesini ve bilgisayarla veri iletişimini sağlar
• Arduino IDE içerisinden kart modeli olarak Arduino Uno seçilir
• Bilgisayarın algıladığı doğru seri port seçilerek program yüklenir
• Kart bilgisayar tarafından otomatik olarak tanınmazsa CH340 sürücüsünün kurulması gerekebilir
• Haricî besleme için DC jak veya VIN bağlantısı kullanılabilir
• Sensör ve modüllerin çalışma gerilimi bağlantı yapılmadan önce kontrol edilmelidir
• Birden fazla modül kullanılırken bileşenlerin GND bağlantıları ortaklanmalıdır
• Motor, röle ve yüksek güçlü LED gibi yükler doğrudan mikrodenetleyici pinlerinden beslenmemelidir
• Yüksek akım gerektiren donanımlarda uygun sürücü devresi, transistör veya MOSFET kullanılmalıdır

Temel LED Bağlantısı

• LED’in anot bacağı uygun bir dijital çıkış pinine bağlanır
• LED’in katot tarafı akım sınırlama direnci üzerinden GND hattına bağlanır
• LED’i ve mikrodenetleyici çıkışını korumak için uygun değerde direnç kullanılmalıdır
• Dijital çıkış HIGH olduğunda LED yanar, LOW olduğunda söner
• PWM destekli pinler kullanılarak LED parlaklığı yazılım üzerinden ayarlanabilir
• Bağlantı yapılırken LED’in anot ve katot yönlerine dikkat edilmelidir

Kullanım Alanları

• Arduino ve temel programlama eğitimleri
• LED, buton ve buzzer uygulamaları
• Sıcaklık, nem, ışık, gaz ve mesafe sensörü projeleri
• Servo motor ve DC motor kontrolü
• Çizgi izleyen ve engelden kaçan robot projeleri
• Röle kontrollü otomasyon sistemleri
• LCD, OLED ve yedi segment ekran projeleri
• Bluetooth, Wi-Fi, RF ve kızılötesi haberleşme uygulamaları
• Akıllı sulama ve sera otomasyonu
• Alarm ve güvenlik sistemleri
• Veri toplama ve ölçüm uygulamaları
• STEM, okul ve atölye projeleri
• Elektronik prototip geliştirme çalışmaları

Ek Bilgiler

• Bu ürün Arduino Uno R3 pin yapısıyla uyumlu klon bir geliştirme kartıdır
• CH340 dönüştürücü nedeniyle bazı bilgisayarlarda ayrıca sürücü kurulması gerekebilir
• PCB rengi, komponent markası ve kart üzerindeki yazılar üretim partisine göre değişebilir
• Kodlama ve temel giriş/çıkış işlevlerinde Arduino Uno kart tanımıyla kullanılabilir
• Shield kullanmadan önce pin dizilimi ve çalışma gerilimi kontrol edilmelidir
• Dijital pinlere doğrudan yüksek akım çeken yükler bağlanmamalıdır
• Haricî güç kaynağının gerilimi ve kutup yönü bağlantıdan önce kontrol edilmelidir
• 40 pin erkek header seti sensör, modül ve özel prototip bağlantılarında kullanılabilir

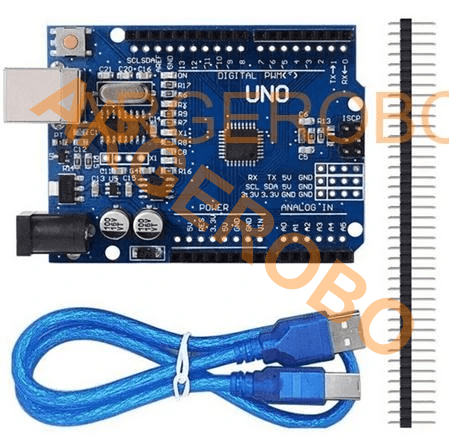

Paket İçeriği

• 1 Adet Arduino Uno R3 Klon Geliştirme Kartı

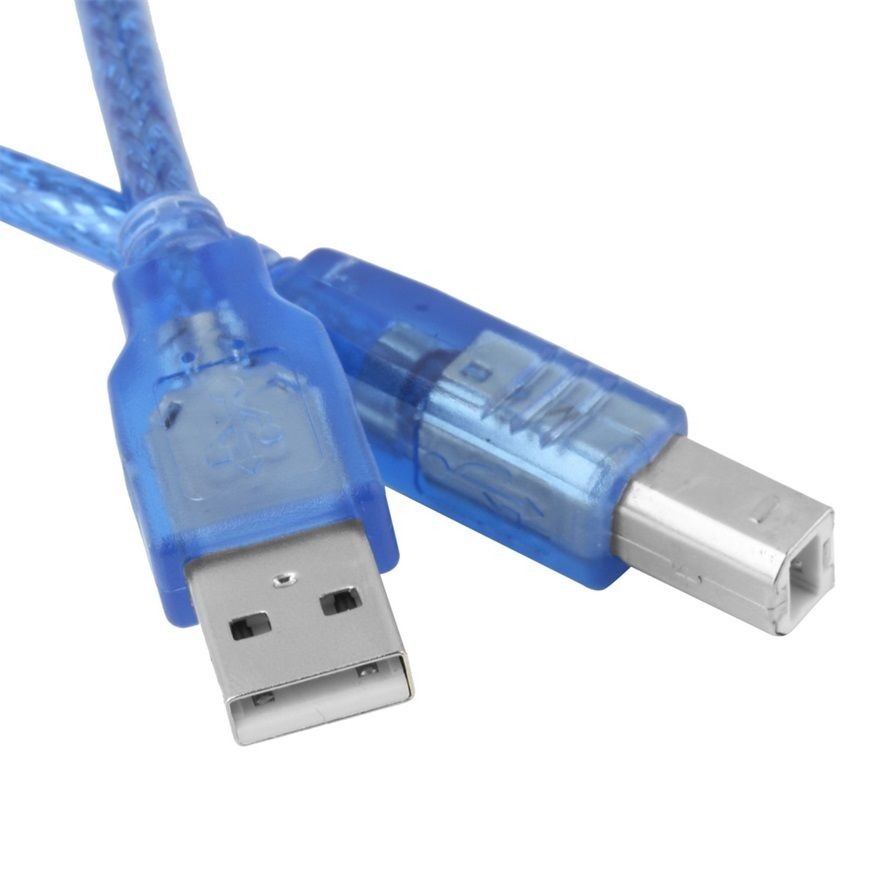

• 1 Adet USB Type-B Kablo
• 1 Adet 40 Pin Erkek Header Seti
