5A 35V PWM DC Motor Hız Kontrol Modülü

5A 35V PWM DC Motor Hız Kontrol Modülü, fırçalı DC motorların dönüş hızını potansiyometre üzerinden ayarlamak için kullanılan kompakt motor kontrol kartıdır. PWM (Pulse Width Modulation / Darbe Genişlik Modülasyonu) yöntemi sayesinde motor hızını besleme gerilimini klasik direnç yöntemiyle düşürmek yerine motorun aldığı enerjiyi darbeler halinde kontrol ederek ayarlar.

DC 5V - 35V arasındaki sistemlerde kullanılabilen modül; robotik projeler, DC fanlar, küçük pompalar, oyuncak araçlar, otomasyon sistemleri ve farklı hızlarda çalışması gereken fırçalı DC motor uygulamaları için pratik bir çözümdür.

Teknik Özellikler

• Ürün Tipi: PWM DC Motor Hız Kontrol Modülü
• Giriş Besleme Gerilimi: DC 5V - 35V
• Maksimum Çıkış Akımı: 5A
• Önerilen Sürekli Yük Akımı: 3A ve altı
• Maksimum Çıkış Gücü: 90W sınıfı
• Hız Ayar Aralığı: Yaklaşık %0 - %100
• Kontrol Yöntemi: PWM
• PWM Frekansı: Yaklaşık 20kHz
• Hız Ayarı: Potansiyometre
• Açma / Kapama: Potansiyometre üzerindeki anahtar ile
• Besleme Gösterge LED'i: Var
• Motor Tipi: Fırçalı DC Motor
• Montaj Deliği: 2 Adet
• Çalışma Sıcaklığı: Yaklaşık -10°C ile +80°C

Not: 5A değeri modülün maksimum akım sınıfıdır. Sürekli yüksek akımda çalışma kart üzerindeki MOSFET, PCB yolları ve bağlantı terminallerinde ısınmaya neden olabilir. Uzun süreli kullanımda motorun normal çalışma ve ilk kalkış akımı dikkate alınmalıdır.

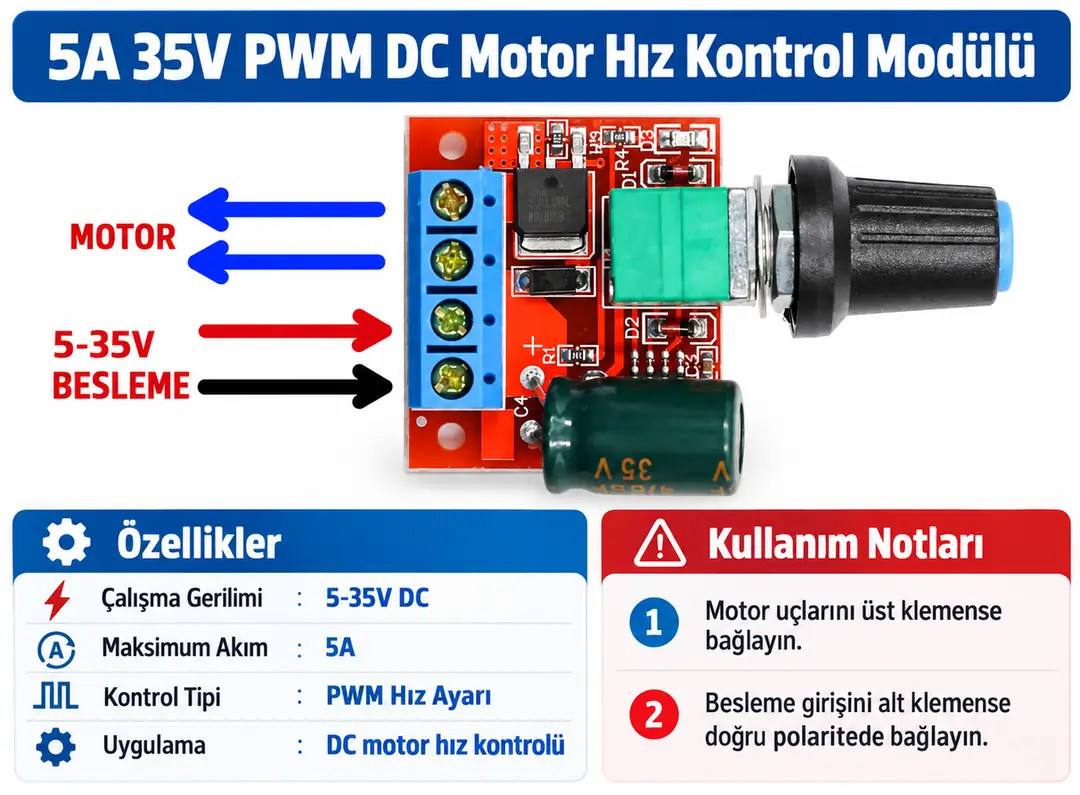

5A 35V PWM DC Motor Hız Kontrol Modülü Görseli

PWM Hız Kontrolü Nasıl Çalışır?

PWM yöntemi motor beslemesini çok hızlı şekilde açıp kapatarak motora aktarılan ortalama enerjiyi kontrol eder. Potansiyometre çevrildiğinde PWM sinyalinin görev döngüsü değiştirilir ve böylece motorun ortalama dönüş hızı ayarlanır.

Görev döngüsü yükseldikçe motor daha fazla enerji alır ve hızı artar. Görev döngüsü azaltıldığında ise motora aktarılan ortalama enerji azalır ve motor daha düşük hızda çalışır.

Düşük PWM Oranı → Düşük Hız
Yüksek PWM Oranı → Yüksek Hız

5V - 35V DC Çalışma Aralığı

Modül farklı gerilimlerde çalışan fırçalı DC motorların kontrolünde kullanılabilir. Giriş besleme gerilimi yaklaşık DC 5V ile 35V arasında olmalıdır.

Motorun nominal çalışma gerilimine uygun bir güç kaynağı kullanılmalıdır. Örneğin 12V motor için uygun 12V DC güç kaynağı, 24V motor için ise uygun 24V DC güç kaynağı tercih edilmelidir.

Modül motorun gerilim gereksinimini otomatik olarak değiştirmez. Motora uygulanan PWM darbelerinin genliği kullanılan DC besleme gerilimine bağlıdır.

5A Maksimum Akım

Modülün maksimum çıkış akımı 5A sınıfındadır. Ancak 5A değeri sürekli ve her koşulda güvenli çalışma akımı olarak değerlendirilmemelidir.

Uzun süreli kullanımda yaklaşık 3A ve altındaki yüklerle kullanılması kartın ısınmasını azaltmaya yardımcı olur.

Özellikle motorlarda yalnızca normal çalışma akımı değil, ilk kalkış ve sıkışma (stall) akımı da dikkate alınmalıdır. Motor ilk hareket anında nominal çalışma akımından birkaç kat daha yüksek akım çekebilir.

90W Güç Sınırı

Modül için belirtilen maksimum çıkış gücü yaklaşık 90W sınıfındadır. Motor seçimi yapılırken hem akım hem de güç sınırı birlikte değerlendirilmelidir.

DC sistemlerde yaklaşık güç:

P = V × I

formülüyle hesaplanabilir.

Örneğin 12V beslemede 3A çeken bir motor yaklaşık:

P = 12V × 3A = 36W

elektriksel güç çeker.

35V'ta 5A = 175W Olarak Kullanılabilir mi?

Hayır. 35V × 5A matematiksel olarak 175W yapmasına rağmen modül için ayrıca yaklaşık 90W maksimum güç sınırı belirtilmektedir.

Bu nedenle hem 5A akım sınırı hem de 90W güç sınırı ayrı ayrı dikkate alınmalıdır.

Örneğin 35V beslemede 90W güç yaklaşık:

I = 90W / 35V ≈ 2.57A

akıma karşılık gelir. Yüksek besleme gerilimlerinde güç sınırı nedeniyle izin verilebilecek akım 5A'dan daha düşük olabilir.

Potansiyometre ile Hız Ayarı

Kart üzerindeki potansiyometre çevrilerek motorun PWM görev döngüsü ve dolayısıyla dönüş hızı ayarlanabilir.

Potansiyometre üzerinde mekanik açma / kapama anahtarı bulunduğundan düğme minimum konuma çevrilerek sistem kapatılabilir ve tekrar çevrilerek çalıştırılabilir.

20kHz PWM Frekansı

Bu modül yaklaşık 20kHz PWM frekansı sınıfında çalışır. Yüksek PWM frekansı, bazı motorlarda duyulabilir anahtarlama sesinin azaltılmasına yardımcı olabilir.

PWM frekansı motorun mekanik hızından çok daha yüksek olduğu için motor darbeleri ortalama bir enerji olarak algılar ve potansiyometre konumuna göre farklı hızlarda çalışır.

Bağlantı Yapısı

Modülde temel olarak güç kaynağı girişi ve DC motor çıkışı bulunur.

• DC+: Güç kaynağının pozitif (+) terminali
• DC-: Güç kaynağının negatif (-) terminali
• Motor Çıkışı: Fırçalı DC motorun iki bağlantı terminali

Bağlantı yapılırken kart üzerindeki terminal işaretleri esas alınmalıdır.

Besleme Polaritesine Dikkat

Modül DC besleme ile kullanılmalıdır. Güç kaynağının pozitif ve negatif uçlarının doğru terminallere bağlanması önemlidir.

Ters polarite bazı motor kontrol modüllerinde elektronik komponentlerin zarar görmesine neden olabilir. Enerji vermeden önce bağlantıların kontrol edilmesi önerilir.

AC 220V ile Kullanılır mı?

Hayır. Bu ürün düşük voltajlı DC motor kontrol modülüdür ve doğrudan 220V AC şebeke elektriğine bağlanmamalıdır.

Şebekeden kullanılacaksa motor ve modül için uygun çıkış gerilimine sahip izole bir DC güç kaynağı kullanılmalıdır.

Motor Yönünü Değiştirir mi?

Bu modül temel olarak motorun hızını kontrol eder. H-köprü tipi ileri / geri yön kontrol devresi değildir.

Standart iki kablolu fırçalı DC motorda dönüş yönünü değiştirmek için motor bağlantılarının polaritesi ters çevrilebilir. Çalışma sırasında otomatik ileri-geri kontrol gerekiyorsa ayrıca H-köprü motor sürücüsü kullanılmalıdır.

Hangi Motorlarla Kullanılır?

Modül standart iki kablolu fırçalı DC motorların hız kontrolü için tasarlanmıştır.

Aşağıdaki motor tiplerinde uygun gerilim ve akım sınırları içerisinde kullanılabilir:

• Mini DC motorlar
• Redüktörlü DC motorlar
• Fırçalı DC fan motorları
• Küçük DC pompalar
• Oyuncak ve model araç motorları

Brushless / BLDC Motorlarla Kullanılır mı?

Standart BLDC yani fırçasız DC motorlar elektronik komütasyon gerektirdiği için bu tip iki terminalli PWM hız kontrol modülüyle doğrudan sürülmemelidir.

BLDC motorlarda motorun yapısına uygun ESC veya özel BLDC motor sürücüsü kullanılmalıdır.

Motor Kalkış Akımına Dikkat

DC motorlar ilk hareket anında normal çalışma akımından daha yüksek akım çekebilir. Benzer şekilde motor mili mekanik olarak sıkıştığında stall akımı oluşur.

Örneğin normalde 2A çeken bir motor ilk kalkışta veya sıkışma durumunda 5A değerinin üzerine çıkabiliyorsa bu modül için uygun olmayabilir.

Bu nedenle motor seçimi yalnızca etiketteki nominal güce göre değil, mümkünse kalkış ve stall akımı dikkate alınarak yapılmalıdır.

Isınma ve Soğutma

Motor akımı yükseldikçe kart üzerindeki güç elemanlarında ve PCB yollarında daha fazla ısı oluşur.

Yüksek akımda uzun süre çalıştırılacak uygulamalarda modülün hava alabilen bir alana yerleştirilmesi, kapalı ve sıcak kutulardan kaçınılması ve bağlantı kablolarının motor akımına uygun kesitte seçilmesi önerilir.

Fan Hız Kontrolü

Uygun gerilim ve akımdaki iki kablolu fırçalı DC fanların hızını ayarlamak için kullanılabilir. Potansiyometre ile hava akışı uygulamanın ihtiyacına göre azaltılıp artırılabilir.

Elektronik kontrollü veya BLDC yapıdaki bazı fanlar bu yöntemle uyumlu olmayabileceğinden fanın motor tipi kontrol edilmelidir.

Robotik ve Otomasyon Uygulamaları

Modül, sabit bir DC motorun hızının kullanıcı tarafından manuel olarak ayarlanması gereken robotik ve otomasyon projelerinde kullanılabilir.

Konveyör prototipleri, mini araçlar, fanlar, pompalar ve mekanik deney düzenekleri gibi uygulamalarda potansiyometre üzerinden kolay hız kontrolü sağlar.

Devre Tasarımında Dikkat Edilmesi Gerekenler

• Modül fırçalı DC motor hız kontrolü için tasarlanmıştır
• Çalışma gerilimi yaklaşık DC 5V - 35V arasındadır
• Maksimum akım 5A sınıfındadır
• Uzun süreli kullanım için 3A ve altındaki yükler tercih edilmelidir
• Maksimum güç yaklaşık 90W sınıfındadır
• Akım ve güç sınırlarının ikisi de dikkate alınmalıdır
• Motorun kalkış ve stall akımı kontrol edilmelidir
• Motor hızı PWM yöntemiyle ayarlanır
• Potansiyometre hız ayarı ve açma / kapama için kullanılır
• Modül motor dönüş yönünü elektronik olarak değiştirmez
• BLDC motorlar için uygun değildir
• Doğrudan 220V AC şebeke elektriğine bağlanmamalıdır
• DC giriş polaritesine dikkat edilmelidir
• Yüksek akım uygulamalarında yeterli havalandırma sağlanmalıdır

Kullanım Alanları

• Fırçalı DC motor hız kontrolü
• Robotik projeler
• Mini araç ve oyuncak projeleri
• Redüktörlü DC motorlar
• DC fan hız kontrolü
• Küçük DC pompa kontrolü
• Konveyör prototipleri
• Otomasyon projeleri
• Modelcilik uygulamaları
• Hobi elektronik projeleri
• Elektronik eğitim ve deney uygulamaları

Paket İçeriği

• 1 Adet 5A 35V PWM DC Motor Hız Kontrol Modülü
