12V-40V 10A 400W PWM DC Motor Hız Kontrol Modülü

12V-40V 10A 400W PWM DC Motor Hız Kontrol Modülü, fırçalı DC motorların dönüş hızını manuel olarak ayarlamak için kullanılan yüksek güçlü motor kontrol kartıdır. PWM (Pulse Width Modulation / Darbe Genişlik Modülasyonu) yöntemi sayesinde motorun ortalama çalışma gücü kontrol edilerek hız ayarı yapılabilir.

12V ile 40V DC arasındaki sistemlerde kullanılabilen modül; DC motorlar, redüktörlü motorlar, fanlar, pompalar, robotik sistemler, konveyör mekanizmaları ve çeşitli otomasyon uygulamalarında kullanılabilir.

Teknik Özellikler

• Ürün Tipi: PWM DC Motor Hız Kontrol Modülü
• Çalışma Gerilimi: DC 12V - 40V
• Maksimum Akım: 10A sınıfı
• Maksimum Güç: 400W sınıfı
• Kontrol Yöntemi: PWM
• Hız Ayarı: Potansiyometre ile manuel kontrol
• Motor Tipi: Fırçalı DC Motor
• Bağlantı Tipi: Vidalı Terminal
• Montaj Tipi: PCB Motor Kontrol Modülü
• Hız Kontrolü: Değişken PWM görev döngüsü

Not: 10A ve 400W değerleri maksimum sınıf değerleridir. Uzun süreli kullanımda modülün gerçek taşıyabileceği akım; soğutma koşullarına, ortam sıcaklığına, kablo ve terminal yapısına ve motorun çektiği akıma bağlıdır.

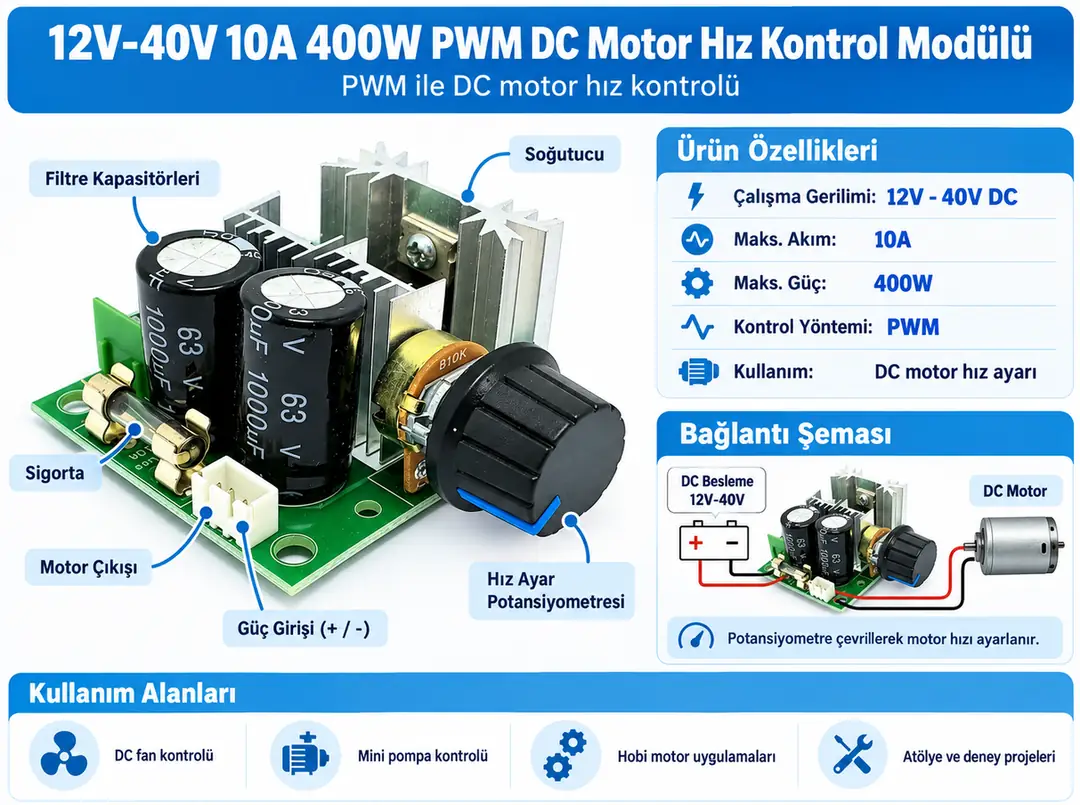

12V-40V 10A 400W PWM DC Motor Hız Kontrol Modülü Görseli

PWM Motor Hız Kontrolü Nasıl Çalışır?

PWM yöntemi, motor beslemesini çok hızlı şekilde açıp kapatarak motora aktarılan ortalama enerjiyi kontrol eder. Potansiyometre çevrildiğinde PWM görev döngüsü değiştirilir ve motorun dönüş hızı buna bağlı olarak ayarlanır.

Düşük PWM Oranı → Daha Düşük Motor Hızı
Yüksek PWM Oranı → Daha Yüksek Motor Hızı

PWM yöntemi, klasik seri dirençle hız düşürmeye göre daha verimli bir kontrol yöntemidir. Motor sürme elemanının sürekli olarak lineer bölgede çalıştırılması yerine anahtarlamalı kontrol yapılır.

12V - 40V DC Çalışma Aralığı

Modül 12V ile 40V arasındaki DC beslemelerde kullanılabilir. Kullanılacak güç kaynağının gerilimi, bağlanacak motorun nominal çalışma gerilimine uygun olmalıdır.

Örneğin:

• 12V motor için uygun 12V DC güç kaynağı
• 24V motor için uygun 24V DC güç kaynağı
• 36V motor için uygun 36V DC güç kaynağı

tercih edilebilir.

Modül gerilim dönüştürücü değildir. 24V giriş bağlandığında 12V motoru güvenli şekilde otomatik olarak 12V ile besleyen bir regülatör gibi çalışmaz. Motorun nominal gerilimi ve kullanılan besleme mutlaka uyumlu olmalıdır.

10A Akım Değeri

Modül 10A maksimum akım sınıfında motor kontrolü için tasarlanmıştır. Ancak DC motorlarda yalnızca normal çalışma akımı değil, motorun kalkış ve stall akımı da dikkate alınmalıdır.

Motor ilk hareket anında veya mili mekanik olarak sıkıştığında normal çalışma akımının birkaç katı akım çekebilir. Bu nedenle normalde 8A çeken bir motorun kalkış veya stall sırasında 10A sınırını önemli ölçüde aşması mümkündür.

Uzun süreli çalışmada güvenlik payı bırakılması, kartın yeterli hava alması ve bağlantıların yüksek akıma uygun şekilde yapılması önerilir.

400W Güç Değeri

Modül 400W maksimum güç sınıfında belirtilmektedir. DC sistemlerde elektriksel güç yaklaşık olarak:

P = V × I

formülüyle hesaplanabilir.

Örneğin 24V beslemede motor 5A çekiyorsa yaklaşık:

P = 24V × 5A = 120W

elektriksel giriş gücü söz konusudur.

40V ve 10A değerlerinin teorik çarpımı:

40V × 10A = 400W

olduğu için ürünün 400W sınıfı değeri bu maksimum elektriksel çalışma noktasını ifade eder. Bu değer sürekli çalışma garantisi olarak değerlendirilmemelidir.

Potansiyometre ile Hız Ayarı

Kart üzerindeki potansiyometre çevrilerek motorun dönüş hızı kolayca ayarlanabilir. Potansiyometre PWM sinyalinin görev döngüsünü değiştirerek motora aktarılan ortalama gücü kontrol eder.

Bu yapı sayesinde harici mikrodenetleyici veya yazılım gerektirmeden manuel hız ayarı yapılabilir.

Fırçalı DC Motorlarla Kullanım

Bu modül standart iki kablolu fırçalı DC motorların hız kontrolü için uygundur.

Örnek motor tipleri:

• Redüktörlü DC motorlar
• Yüksek güçlü fırçalı DC motorlar
• DC fan motorları
• DC pompa motorları
• Robot ve mobil platform motorları
• Konveyör ve mekanik tahrik motorları

BLDC Motorlarla Kullanılır mı?

Standart BLDC yani fırçasız DC motorları sürmek için uygun değildir. BLDC motorlar elektronik komütasyon gerektirir ve bu motorlarda uygun ESC veya BLDC motor sürücüsü kullanılmalıdır.

Bu modül esas olarak iki bağlantı uçlu fırçalı DC motorların PWM hız kontrolü için kullanılmalıdır.

Motor Bağlantısı

Modülde temel olarak güç kaynağı girişi ve motor çıkışı bulunur.

• Güç Girişi: 12V - 40V DC güç kaynağı bağlantısı
• Motor Çıkışı: Fırçalı DC motor bağlantısı

Bağlantı yapılırken PCB üzerindeki giriş ve motor terminal işaretleri kontrol edilmelidir.

Besleme Polaritesine Dikkat

Modül DC gerilim ile çalıştığı için besleme polaritesinin doğru bağlanması önemlidir. Güç kaynağının pozitif ve negatif uçları PCB üzerindeki doğru giriş terminallerine bağlanmalıdır.

Ters polarite bağlantısı bazı motor kontrol kartlarında güç elemanlarının zarar görmesine neden olabilir.

Motor Yönünü Değiştirir mi?

Bu ürünün temel görevi DC motorun dönüş hızını PWM yöntemiyle ayarlamaktır. Standart bir H-köprü ileri / geri motor kontrol kartı değildir.

İki kablolu fırçalı DC motorun dönüş yönü motor uçlarının polaritesi değiştirilerek ters çevrilebilir. Çalışma sırasında elektronik olarak ileri / geri yön kontrolü gerekiyorsa ayrıca H-köprü motor sürücü devresi kullanılmalıdır.

Motor Kalkış Akımına Dikkat

Fırçalı DC motorların en kritik özelliklerinden biri ilk kalkış sırasında yüksek akım çekmeleridir. Motor hareketsiz durumdayken geri elektromotor kuvveti oluşmadığı için ilk anda çekilen akım normal çalışma akımından çok daha yüksek olabilir.

Örneğin nominal çalışma sırasında 4A çeken bir motorun kalkış veya sıkışma akımı 10A değerinin üzerine çıkabilir. Bu nedenle motor seçimi yapılırken mümkünse üreticinin stall akımı bilgisi kontrol edilmelidir.

Stall Durumu Nedir?

Motor enerji aldığı halde mili mekanik olarak dönemiyorsa stall durumundadır. Bu durumda motor çok yüksek akım çekebilir.

Motorun uzun süre stall durumda tutulması hem motorun hem de hız kontrol modülünün aşırı ısınmasına veya zarar görmesine neden olabilir.

Soğutma ve Yüksek Akım Kullanımı

Akım yükseldikçe kart üzerindeki MOSFET, PCB yolları ve bağlantı terminallerinde oluşan ısı artar. Özellikle maksimum değerlere yakın uygulamalarda modülün hava alabilen bir alanda çalıştırılması önemlidir.

Uzun süreli yüksek güç uygulamalarında:

• Yeterli havalandırma sağlanmalıdır
• Motor akımına uygun kablo kesiti kullanılmalıdır
• Terminal bağlantıları gevşek bırakılmamalıdır
• Kart kapalı ve sıcak bir muhafaza içerisine sıkıştırılmamalıdır
• Maksimum akım değerinde güvenlik payı bırakılmalıdır

24V Motor Kullanım Örneği

24V beslemeli bir DC motorun normal çalışma akımı 6A ise yaklaşık giriş gücü:

P = 24V × 6A = 144W

olur.

Bu değer modülün 400W sınıfı teorik üst sınırının altında olsa da motorun kalkış ve stall akımının ayrıca kontrol edilmesi gerekir.

36V Motor Kullanım Örneği

36V beslemede 5A çeken bir fırçalı DC motor yaklaşık:

P = 36V × 5A = 180W

elektriksel güç çeker.

Gerilim yükseldikçe aynı güçte çalışan motor için gerekli akım azalabilir; ancak modülün 40V maksimum gerilim sınırı aşılmamalıdır.

220V AC ile Kullanılır mı?

Hayır. Bu modül 12V - 40V DC sistemlerde kullanılmak üzere tasarlanmıştır ve doğrudan 220V AC şebeke elektriğine bağlanmamalıdır.

Şebeke elektriği kullanılacaksa motorun çalışma gerilimine uygun, yeterli akım kapasitesine sahip izole DC güç kaynağı kullanılmalıdır.

Devre Tasarımında Dikkat Edilmesi Gerekenler

• Çalışma gerilimi DC 12V - 40V aralığındadır
• Maksimum akım değeri 10A sınıfındadır
• Maksimum güç değeri 400W sınıfındadır
• Motor hızı PWM yöntemiyle ayarlanır
• Hız ayarı potansiyometre üzerinden yapılır
• Standart iki kablolu fırçalı DC motorlar için uygundur
• BLDC motorlarda kullanılmamalıdır
• Motorun kalkış ve stall akımı mutlaka dikkate alınmalıdır
• 10A değeri sürekli çalışma garantisi olarak değerlendirilmemelidir
• Yüksek akım kullanımında yeterli soğutma sağlanmalıdır
• Besleme gerilimi motorun nominal gerilimine uygun seçilmelidir
• 40V maksimum giriş gerilimi aşılmamalıdır
• Güç bağlantılarında uygun kesitte kablo kullanılmalıdır
• Doğrudan 220V AC şebekeye bağlanmamalıdır

Kullanım Alanları

• Fırçalı DC motor hız kontrolü
• Redüktörlü DC motorlar
• Robotik sistemler
• Mobil robot platformları
• DC fan hız kontrolü
• DC pompa uygulamaları
• Konveyör sistemleri
• Otomasyon projeleri
• Model ve hobi uygulamaları
• Mekanik tahrik sistemleri
• Elektronik eğitim projeleri
• Prototipleme ve test sistemleri

Paket İçeriği

• 1 Adet 12V-40V 10A 400W PWM DC Motor Hız Kontrol Modülü
