UF4007 Ultra Hızlı Diyot 1000V 1A DO-41

UF4007, yüksek gerilim dayanımı ve hızlı anahtarlama kabiliyeti sayesinde güç elektroniği, anahtarlamalı güç kaynakları ve endüktif yük koruma devrelerinde yaygın olarak kullanılan ultra hızlı doğrultucu diyottur. 1000V ters gerilim dayanımı ve 1A ortalama ileri akım kapasitesi ile hem genel doğrultma hem de hızlı toparlanma gerektiren uygulamalarda tercih edilir.

Standart doğrultucu diyotlara kıyasla çok daha kısa ters toparlanma süresine sahip olan UF4007, özellikle yüksek frekanslı devrelerde daha verimli çalışma sağlar. DO-41 eksenel THT paketi sayesinde delikli plaket, klasik PCB ve prototip uygulamalarında kolay kullanım sunar.

Teknik Özellikler

• Model: UF4007
• Komponent Tipi: Ultra Hızlı Doğrultucu Diyot
• Maksimum Tekrarlayan Ters Gerilim (VRRM): 1000V
• Ortalama İleri Doğrultulmuş Akım (IF(AV)): 1A
• Tepe Darbe Akımı (IFSM): 30A
• İleri Yön Gerilimi (VF): Maksimum 1.7V
• Ters Toparlanma Süresi (trr): Tipik 75ns
• Çalışma Sıcaklığı: -65°C ile +150°C
• Paket Tipi: DO-41
• Montaj Tipi: THT / Eksenel
• Terminal Sayısı: 2
• Polarite: Var

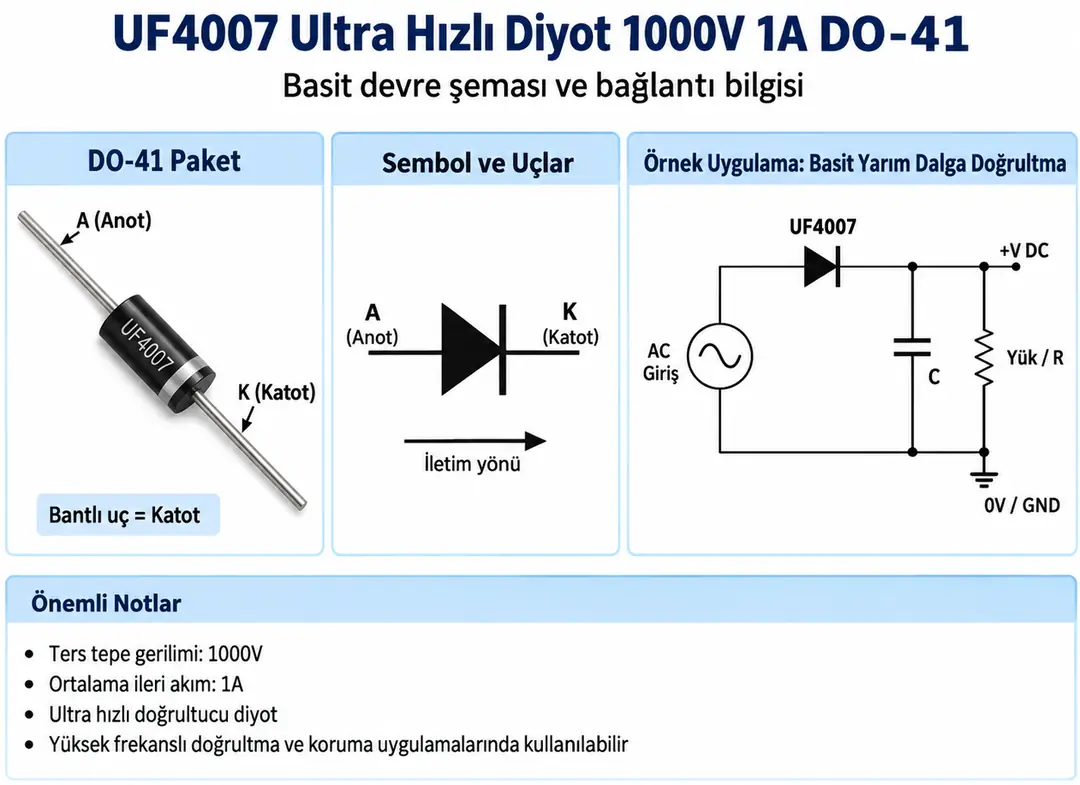

UF4007 Yapısı ve Bağlantı Yönü

UF4007 iki uçlu, kutuplu bir diyottur. Diyot gövdesi üzerindeki bantlı taraf katot (K), diğer taraf ise anot (A) terminalidir.

• Anot (A): Diyotun ileri yönde akım giriş tarafıdır
• Katot (K): Bant işaretli uçtur ve ileri yönde akımın çıkış tarafıdır

Diyot ileri yönde bağlandığında akım anot üzerinden katoda doğru akar. Ters yönde bağlandığında ise ideal olarak akım geçirmez ve ters gerilime karşı yalıtım sağlar.

Çalışma Prensibi

UF4007, standart silikon diyot gibi tek yönde iletim sağlar. Anot katottan daha pozitif seviyeye geldiğinde diyot iletime geçer ve akım akmasına izin verir. Ters polaritede ise akımı bloke eder.

Bu temel davranış doğrultma, koruma, serbest dolaşım akımı yönlendirme ve anahtarlamalı güç devrelerinde hızlı geçiş kontrolü için kullanılır.

1000V Ters Gerilim Dayanımı

UF4007 için maksimum tekrarlayan ters gerilim değeri 1000V'tur. Bu değer diyotun ters yönde sürekli tekrar eden gerilim darbelerine karşı dayanabileceği üst sınırı ifade eder.

Yüksek ters gerilim dayanımı sayesinde şebeke tarafı doğrultma, güç kaynağı giriş katları ve yüksek gerilimli koruma uygulamalarında kullanılabilir.

1A Ortalama İleri Akım

UF4007'nin ortalama ileri doğrultulmuş akım kapasitesi 1A seviyesindedir. Bu değer diyotun uygun termal koşullarda taşıyabileceği sürekli ortalama akımı ifade eder.

Daha yüksek akım gerektiren uygulamalarda diyot üzerindeki ısınma artacağından termal sınırlar dikkate alınmalı ve uygulamaya uygun daha yüksek akımlı diyotlar değerlendirilmelidir.

Ultra Hızlı Toparlanma Süresi

UF4007'yi standart 1N4007 gibi genel doğrultucu diyotlardan ayıran en önemli özelliklerden biri ultra hızlı toparlanma süresidir. Ters toparlanma süresi yaklaşık 75ns seviyesindedir.

Bu özellik, diyotun iletimden kesime geçerken daha hızlı davranmasını sağlar. Özellikle anahtarlamalı güç kaynakları, inverterler ve yüksek frekanslı anahtarlama devrelerinde verim ve performans açısından önemlidir.

İleri Yön Gerilimi

UF4007 ileri yönde iletime geçtiğinde uçları arasında belirli bir gerilim düşümü oluşur. Bu ileri yön gerilim düşümü maksimum yaklaşık 1.7V seviyesindedir.

İleri yön gerilim düşümü nedeniyle diyot üzerinde güç kaybı oluşur. Yaklaşık iletim kaybı aşağıdaki şekilde değerlendirilebilir:

P ≈ VF × IF

Akım yükseldikçe diyot üzerinde oluşan ısı da artacağından özellikle sürekli akım uygulamalarında termal tasarım önemlidir.

Flyback / Serbest Dolaşım Diyotu Olarak Kullanım

UF4007 röle, motor, solenoid ve bobin gibi endüktif yüklerde oluşan ters gerilim darbelerine karşı koruma sağlamak amacıyla flyback diyotu olarak kullanılabilir.

Bu kullanımda diyot yük üzerine ters paralel bağlanır. Normal çalışma sırasında ters polarmada kalır, yük kapatıldığında bobinde oluşan ters EMF darbelerini güvenli şekilde sönümlemeye yardımcı olur.

Flyback bağlantısında katot genellikle pozitif besleme hattına, anot ise anahtarlama yapılan tarafa bağlanır.

Doğrultucu Olarak Kullanım

UF4007 AC gerilimi DC'ye dönüştürmek amacıyla yarım dalga veya köprü doğrultucu devrelerde kullanılabilir. Yüksek ters gerilim dayanımı sayesinde çeşitli güç kaynağı tasarımlarında yer alabilir.

Ancak UF4007'nin en önemli avantajı yüksek frekanslı devrelerde standart doğrultucu diyotlara göre daha hızlı davranmasıdır. Bu nedenle özellikle SMPS ve hızlı anahtarlamalı uygulamalarda daha uygundur.

SMPS ve Yüksek Frekans Uygulamaları

UF4007, anahtarlamalı güç kaynaklarında, inverter devrelerinde ve hızlı anahtarlanan endüktif yüklerde kullanılabilir. Kısa ters toparlanma süresi, anahtarlama kayıplarının ve ters toparlanma kaynaklı istenmeyen etkilerin azalmasına yardımcı olur.

Bu nedenle aynı gerilim ve akım sınıfındaki standart yavaş diyotlara kıyasla daha hızlı devrelerde tercih edilir.

DO-41 Paket Yapısı

UF4007, DO-41 eksenel paket yapısına sahiptir. THT montaj tipi sayesinde delikli plaket, klasik PCB ve çeşitli eğitim/prototip uygulamalarında kolay lehimleme imkanı sunar.

Eksenel yapı ayrıca güç kaynağı, adaptör ve çeşitli endüstriyel elektronik kartlarda da yaygın kullanıma uygundur.

Standart Diyotlara Göre Farkı

UF4007 dış görünüş olarak 1N4007 serisine benzese de elektriksel davranışı farklıdır. Özellikle ters toparlanma süresi çok daha kısadır.

1N4007 gibi standart doğrultucu diyotlar düşük frekanslı doğrultma işlemlerinde yaygın kullanılırken, UF4007 daha hızlı toparlanma gerektiren devrelerde avantaj sağlar.

Devre Tasarımında Dikkat Edilmesi Gerekenler

• UF4007 kutuplu bir diyottur
• Bantlı uç katot terminalidir
• Maksimum ters gerilim değeri 1000V'tur
• Ortalama ileri akım kapasitesi 1A'dır
• Tepe darbe akımı 30A seviyesindedir
• Ters toparlanma süresi yaklaşık 75ns'dir
• Ultra hızlı toparlanma özelliği yüksek frekanslı uygulamalarda avantaj sağlar
• İleri yön gerilim düşümü nedeniyle güç kaybı oluşur
• Endüktif yüklerde ters paralel koruma elemanı olarak kullanılabilir
• Devreye bağlanırken anot ve katot yönüne dikkat edilmelidir
• Maksimum akım ve sıcaklık sınırları aşılmamalıdır

Kullanım Alanları

• Anahtarlamalı güç kaynakları (SMPS)
• Yüksek frekanslı doğrultma devreleri
• Flyback diyotu uygulamaları
• Röle ve solenoid koruma devreleri
• DC motor koruma uygulamaları
• Adaptör ve güç kaynağı kartları
• İnverter devreleri
• Doğrultucu devreler
• Elektronik kontrol kartları
• Endüstriyel elektronik uygulamalar
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet UF4007 Ultra Hızlı Diyot 1000V 1A DO-41
