LM385Z-1.2 1.235V Mikro Güç Voltaj Referans Diyotu TO-92-3

LM385Z-1.2, düşük güç tüketimi gerektiren elektronik devrelerde kararlı ve hassas bir referans gerilimi oluşturmak için kullanılan 1.235V sabit voltaj referans elemanıdır. Band-gap referans teknolojisine sahip olan LM385Z-1.2, çok düşük çalışma akımlarında dahi kararlı referans gerilimi sağlayabilmesi sayesinde sensör, ölçüm, analog devre ve batarya ile çalışan elektronik sistemlerde kullanılabilir.

Elektriksel olarak iki terminalli bir shunt voltaj referansı şeklinde çalışan ürün, standart zener diyotlara benzer bağlantı yapısına sahip olmakla birlikte özellikle düşük akım, düşük dinamik empedans ve hassas referans gerilimi gerektiren uygulamalar için tasarlanmıştır.

Teknik Özellikler

• Model: LM385Z-1.2
• Ürün Tipi: Mikro Güç Voltaj Referans Diyotu
• Çalışma Yapısı: Shunt / Paralel Voltaj Referansı
• Referans Gerilimi: 1.235V
• Standart LM385Z-1.2 Başlangıç Toleransı: ±%2
• Minimum Regülasyon Akımı: Yaklaşık 15µA
• Çalışma Akımı: Yaklaşık 15µA–20mA
• Dinamik Empedans: Yaklaşık 1Ω
• Çalışma Sıcaklığı: 0°C–70°C
• Referans Yapısı: Band-Gap
• Kılıf Tipi: TO-92
• Pin Sayısı: 3
• Elektriksel Olarak Kullanılan Terminal Sayısı: 2
• Düşük güç tüketimli elektronik devreler için uygundur
• Düşük akımlarda kararlı referans gerilimi sağlayabilir

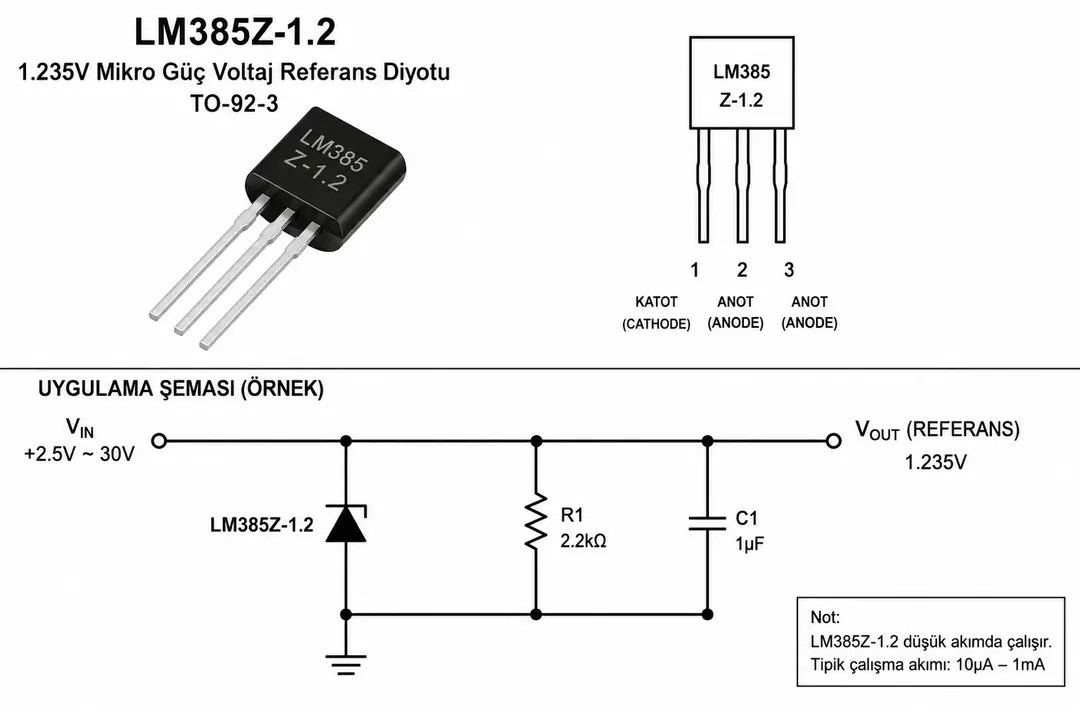

LM385Z-1.2 Teknik Bağlantı Görseli

LM385Z-1.2 Pin Yapısı

LM385Z-1.2, TO-92 kılıf içerisinde 3 pine sahip olmasına rağmen elektriksel olarak iki terminalli bir voltaj referansı olarak çalışır. Üçüncü pin devre içerisinde aktif bir işlev gerçekleştirmez.

• Pin 1 – Anot: Shunt akımının ve referans devresinin bağlantı terminalidir
• Pin 2 – Katot: Referans devresinin diğer ana terminalidir
• Pin 3 – NC: Dahili bağlantısı bulunmayan pindir

TO-92 paket çizimlerinde görünüş yönünün üstten veya alttan verilmesine bağlı olarak pinlerin görsel sıralaması farklı algılanabilir. PCB tasarımı veya bağlantı yapılmadan önce komponentin yönü ve datasheet üzerindeki pin numaralandırması kontrol edilmelidir.

1.235V Referans Gerilimi

LM385Z-1.2'nin temel görevi besleme veya yük koşullarındaki değişimlere karşı yaklaşık 1.235V seviyesinde kararlı bir referans noktası oluşturmaktır. Bu gerilim doğrudan yüksek güçlü bir yükü beslemek için değil, elektronik devre içerisinde karşılaştırma ve ölçüm referansı oluşturmak için kullanılır.

1.235V referans seviyesi; ADC ve ölçüm devrelerinde, karşılaştırıcılarda, analog sensör devrelerinde ve hassas eşik değerlerinin oluşturulması gereken uygulamalarda kullanılabilir.

Shunt Voltaj Referansı Nasıl Çalışır?

LM385Z-1.2 seri regülatörlerden farklı olarak shunt yani paralel çalışma prensibine sahiptir. Devrede besleme kaynağı ile referans noktası arasına bir seri direnç yerleştirilir ve LM385Z-1.2 bu noktada yaklaşık 1.235V referans gerilimini oluşturur.

Seri direnç, LM385 üzerinden geçen akımı sınırlandırmak için gereklidir. Direnç kullanılmadan doğrudan bir güç kaynağına bağlanması cihaz üzerinden aşırı akım geçmesine ve ürünün zarar görmesine neden olabilir.

Seri Direnç Hesaplama

LM385Z-1.2 ile kullanılacak seri direnç, besleme gerilimine ve devrenin ihtiyaç duyduğu referans akımına göre hesaplanabilir. Yük akımının olmadığı basit bir referans uygulamasında yaklaşık direnç değeri aşağıdaki formülle bulunabilir:

R = (VS - VREF) / IREF

Burada VS besleme gerilimini, VREF yaklaşık 1.235V referans gerilimini ve IREF ise LM385 üzerinden geçirilmek istenen çalışma akımını ifade eder.

Referans çıkışına ayrıca bir yük bağlanacaksa seri dirençten geçen akım hem LM385'in çalışma akımını hem de yük akımını karşılamalıdır. Bu durumda hesaplama yaklaşık olarak aşağıdaki şekilde yapılabilir:

R = (VS - 1.235) / (IREF + ILOAD)

Tasarım yapılırken LM385Z-1.2 üzerinden geçen akımın tüm çalışma koşullarında gerekli minimum seviyenin altında kalmaması ve izin verilen maksimum çalışma akımını aşmaması gerekir.

Düşük Akımda Çalışma Avantajı

LM385Z-1.2'nin önemli avantajlarından biri mikroamper seviyesindeki akımlarla çalışabilmesidir. Yaklaşık 15µA seviyesinden başlayan düşük çalışma akımı sayesinde batarya ömrünün önemli olduğu taşınabilir ve düşük güç tüketimli elektronik sistemlerde referans kaynağı olarak kullanılabilir.

Bu özellik özellikle sürekli enerjili kalması gereken ölçüm devreleri, düşük güçlü sensör sistemleri ve batarya ile çalışan analog uygulamalarda güç tüketiminin azaltılmasına yardımcı olur.

LM385Z-1.2 ve Zener Diyot Arasındaki Fark

LM385Z-1.2 bağlantı açısından zener diyota benzer şekilde kullanılabilmesine rağmen sıradan bir zener diyot değildir. İçerisinde transistör ve dirençlerden oluşan band-gap referans devresi bulunur.

Standart zener diyotlar özellikle düşük gerilim seviyelerinde kararlı çalışabilmek için daha yüksek akımlara ihtiyaç duyabilir. LM385Z-1.2 ise çok düşük akımlarda yaklaşık 1.235V seviyesinde referans oluşturmak üzere tasarlanmıştır.

Bu nedenle hassas ölçüm, düşük güç tüketimi ve kararlı referans gerilimi gereken devrelerde standart 1.2V sınıfı zener diyot yerine daha uygun bir çözüm olabilir.

Band-Gap Referans Yapısı

LM385Z-1.2 içerisindeki band-gap referans devresi, sıcaklık değişimlerinin referans gerilimi üzerindeki etkisini azaltacak şekilde tasarlanmıştır. Bu yapı düşük gerilim seviyesinde kararlı ve tekrarlanabilir bir referans elde edilmesini sağlar.

Düşük dinamik empedans yapısı sayesinde çalışma akımındaki değişimlerin çıkış referans gerilimine olan etkisi azaltılır. Bu özellik hassas analog ve ölçüm uygulamalarında avantaj sağlar.

ADC ve Mikrodenetleyici Devrelerinde Kullanım

Analog-dijital dönüştürücülerin doğru ölçüm yapabilmesi için kararlı bir referans gerilimi önemlidir. LM385Z-1.2, uygun ADC veya analog ölçüm devrelerinde 1.235V sabit referans noktası oluşturmak amacıyla kullanılabilir.

Besleme gerilimindeki değişimlerden daha az etkilenen ayrı bir referans noktası oluşturulması, özellikle düşük seviyeli analog sinyallerin ölçüldüğü sistemlerde ölçüm doğruluğunun artırılmasına yardımcı olabilir.

Karşılaştırıcı ve Eşik Devrelerinde Kullanım

LM385Z-1.2, comparator ve op-amp tabanlı eşik algılama devrelerinde sabit referans noktası olarak kullanılabilir. Ölçülen sinyal 1.235V referans değeriyle doğrudan karşılaştırılabilir veya direnç bölücüler kullanılarak farklı eşik seviyeleri oluşturulabilir.

Bu yöntem düşük batarya algılama, sensör eşik kontrolü, alarm devreleri ve analog kontrol sistemlerinde kullanılabilir.

Kondansatör Kullanımı ve Gürültü

LM385 ailesi kapasitif yüklere karşı toleranslı olacak şekilde tasarlanmıştır. Hassas analog uygulamalarda referans hattındaki yüksek frekanslı gürültünün azaltılması amacıyla uygun bir bypass kondansatörü kullanılabilir.

Referans hattının dijital ve hızlı anahtarlama yapan sinyallerden uzak tutulması, PCB üzerinde kısa bağlantılar kullanılması ve analog topraklama düzenine dikkat edilmesi ölçüm kararlılığı açısından faydalıdır.

Kullanım Alanları

• ADC referans gerilimi devreleri
• Analog ölçüm sistemleri
• Sensör devreleri
• Karşılaştırıcı ve eşik algılama devreleri
• Op-amp uygulamaları
• Batarya seviye algılama devreleri
• Düşük güç tüketimli elektronik sistemler
• Taşınabilir ölçüm cihazları
• Voltaj regülatörü geri besleme devreleri
• Referans gerilim kaynakları
• Analog kontrol devreleri
• Elektronik prototip ve test uygulamaları

Paket İçeriği

• 1 Adet LM385Z-1.2 1.235V Mikro Güç Voltaj Referans Diyotu TO-92-3
