Konveyör Bant Nedir? Çeşitleri, Kurulumu, Kullanım Alanları ve Arduino Projeleri

💡 Konveyör Bant Nedir?

Konveyör bant, malzemeleri bir noktadan başka bir noktaya sürekli ve otomatik olarak taşıyan bir mekanik taşıma sistemidir.Fabrikalarda, depolarda, madenlerde ve birçok üretim hattında kullanılır.

---

🔘 Konveyör Bant Ne İşe Yarar?

Nesne Taşıma

Kutular, parçalar, aletler gibi eşyaları bir uçtan diğerine taşır.

Üretim Simülasyonu

Mini fabrikalarda olduğu gibi parçaların sırayla ilerlediği bir üretim hattı denemesi yapmanı sağlar.

Sıralama – Ayırma Projeleri

Sensörlerle birlikte kullanıldığında renk, ağırlık veya boyuta göre otomatik ayırma sistemi yapılabilir.

Sergi veya Proje Sunumu

Okul projelerinde hareketli bir mekanizma olarak dikkat çeker. Robotik yarışmalarda da taşıma görevlerinde kullanılır.

---

🔘 Konveyör Bant Türleri Nelerdir?

Düz Konveyör Bant

En temel ve yaygın sistemdir. Kutu, paket, kol, ürün gibi düz tabanlı nesneleri taşır.

Eğik Konveyör Bant

Ürünleri yukarı/aşağı taşımak için tasarlanır. Kaymayı önlemek için tırtıklı veya cepli bant kullanılır.

Modüler Konveyör Bant

Plastik modüllerden oluşur. Dayanıklı, hijyenik ve temizlik kolaydır. Gıda sektöründe çok yaygındır.

Rulo Konveyör

Ürünler rulolar üzerinde ilerler. Motorlu veya motorsuz olabilir. Kutular ve palet taşımada kullanılır.

Zincirli Konveyör

Yüksek sıcaklık ve ağır yükler için uygundur. Palet ve metal kasaların taşınmasında kullanılır.

PVC Konveyör Bant

Hafif ve orta yükler için ekonomiktir. Gıda, paketleme, depo otomasyonunda yaygın.

PU Konveyör Bant

Hijyenik, gıda temasına uygundur. Süt ürünleri, et, fırın gibi alanlarda kullanılır.

Kauçuk Konveyör Bant

Madencilik, taş ocakları, ağır sanayi için. Aşınmaya dayanıklı ve uzun ömürlüdür.

Metal (Çelik) Bant

Yüksek sıcaklık (fırın) veya keskin ürünler için. Endüstriyel fırınlarda ve ağır üretimde kullanılır.

Tel Örgü Bant

Hava ve sıvı geçişi gereken yerlerde Fırın, kurutma, yıkama hatlarında.

Chevron Bant

Yokuş yukarı taşıma için “V” desenlidir. Kaymayı önler.

Kovalı Konveyör

Dikey taşıma için kovalar kullanılır. Un fabrikaları, yem tesisleri, tahıl depoları.

Vakumlu Konveyör

Ürünleri alttan vakumla tutar. Kağıt, ince levha, hafif parçalar için.

Manyetik Konveyör Bant

Metal parçaları manyetik alanla taşır. Makine imalatı ve geri dönüşüm sektöründe.

Spiral Konveyör

Ürünleri kompakt alanlarda yukarı veya aşağı taşır. Paketleme tesislerinde çok kullanılır.

---

💡 Konveyör Bant Nerelerde Kullanılır?

Fabrikalar ve Üretim Hatları

Parça montaj hatları Gıda işleme hatları Paketleme ve etiketleme bölümleri Seri üretim yapan tüm tesisler

Kargo – Lojistik – Depo Sistemleri

Kargo ayrıştırma bantları Depolarda ürünlerin raflara/çıkışa taşınması Otomatik sıralama sistemleri

Havalimanları

Bagaj teslim bantları Güvenlik tarama bantları

Maden ve İnşaat Sektörü

Kömür, taş, kum gibi dökme malzemelerin taşınması Hazır beton ve taşıma hatları

Fabrikalar ve Üretim Hatları

Parça montaj hatları Gıda işleme hatları Paketleme ve etiketleme bölümleri Seri üretim yapan tüm tesisler

Kargo – Lojistik – Depo Sistemleri

Kargo ayrıştırma bantları Depolarda ürünlerin raflara/çıkışa taşınması Otomatik sıralama sistemleri

Gıda Endüstrisi

Hamur, sebze, et, meyve taşıma Temizleme ve işleme hatları

Geri Dönüşüm Tesisleri

Plastikler, metaller ve kağıtların ayrıştırılmasında Otomatik ayırıcı makinelerin giriş/çıkış hatlarında

Otomotiv ve Elektronik Sektörü

Ürün montaj hatlarında Parça taşıma ve test hatlarında

Laboratuvar ve Ar-Ge

Numune taşıma sistemleri Küçük ölçekli otomasyon hatları

Eğitim – Maker – Hobi Projeleri

STEM projelerinde Okul proje ödevlerinde Mini fabrika/otomasyon simülasyonlarında

---

Konveyor Bant ile Yapılan Arduino Projeleri Nelerdir?

Nesne Ayıklama ve Sıralama Sistemi

Konveyör üzerinde ilerleyen ürünler: Renk sensörü (TCS3200) Mesafe sensörü (HC-SR04) Ağırlık sensörü (Load Cell) ile ölçülür ve servo motorla farklı kutulara yönlendirilir.

Akıllı Hız Kontrol Konveyörü

Bant hızı: Potansiyometre PID kontrol Encoder (motorun hızını geri bildiren) ile otomatik ayarlanır. Yük arttığında, Arduino motor hızını otomatik yükseltir.

Koli/Paket Sayma Sistemi

Konveyör üzerinden geçen her ürünü: IR sensör LDR Kamera modülü (AI-Vision Shield) ile algılar ve ekrana veya LCD’ye adet yazar.

RFID ile Ürün Tanıma Konveyörü

Her ürüne RFID kart takılır, banttan geçerken kodu okunur. Kullanım örnekleri: Üretim hattında parçaları tanımlama Otomatik depo sistemi Parça kimlik doğrulama

Konveyör Bantlı Akıllı Ayıklama Robotu

Kullanılan parçalar: Arduino + motor sürücü Konveyör bant Robot kol Renk sensörü Robot, renk algılayıp ürünü banttan alır.

Ürün Mesafe Takipli Otomatik Durdurma

Konveyör üzerinde iki ürün arasındaki mesafe çok azaldığında, Arduino bantı durdurur. Genelde paketleme tesislerinde simülasyon amaçlı kullanılır.

Geri Dönüşüm Konveyörü

Renk sensörü → Plastik ayırır IR sensörü → Cisim boyutunu ölçer Mıknatıs → Metal ayırır Her biri farklı hazneye düşer.

---

🛠 Montaj

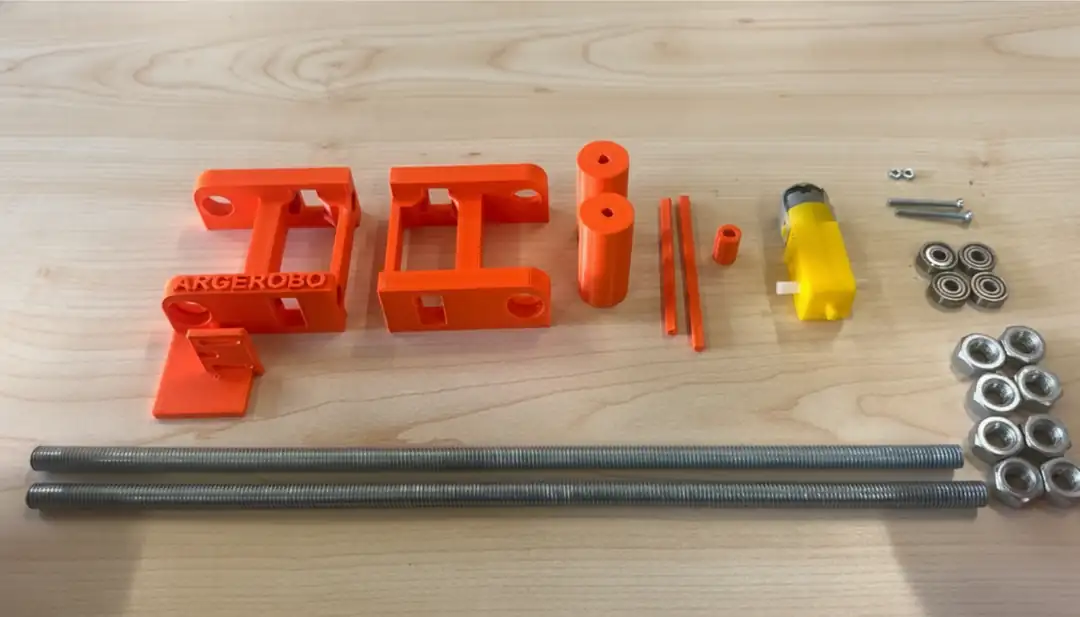

İçindekiler

• 2 adet 34 cm M10 tij
• 8 adet M10 somun
• 7 parçadan oluşan 3D baskı konveyör kasası seti
• 1 adet sarı motor
• 1 adet branda
• 4 adet 625 numara rulman
• 2 adet M3 x 30 mm vida
• 2 adet M3 somun

Kurulum

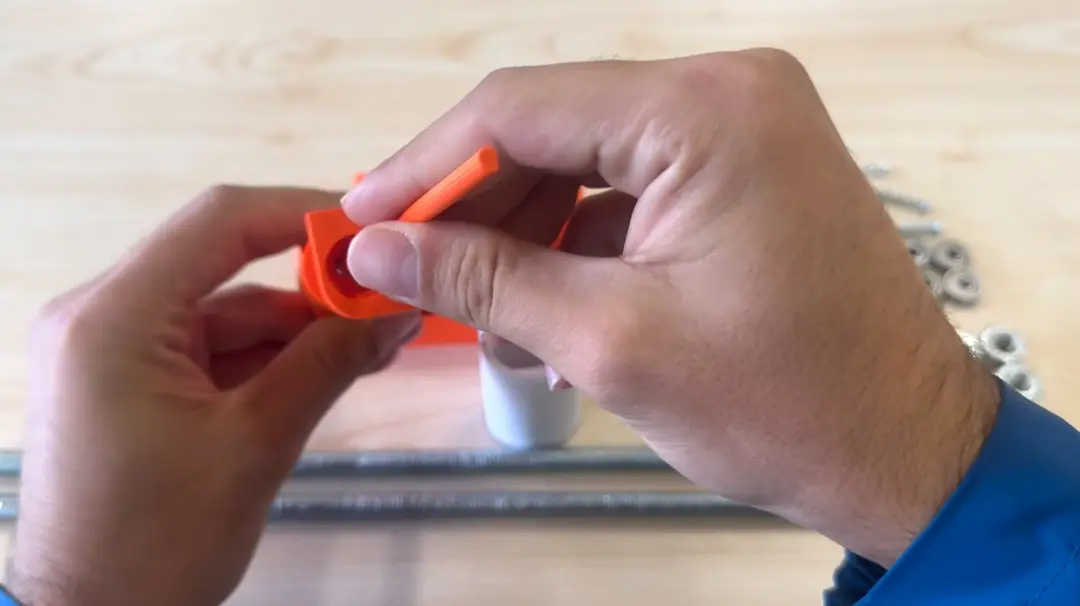

1. Elinizdeki iki D-shaft’tan daha uzun olanını, sarı motorun geleceği bölgedeki silindir (kasnak) deliğinden geçiriniz.

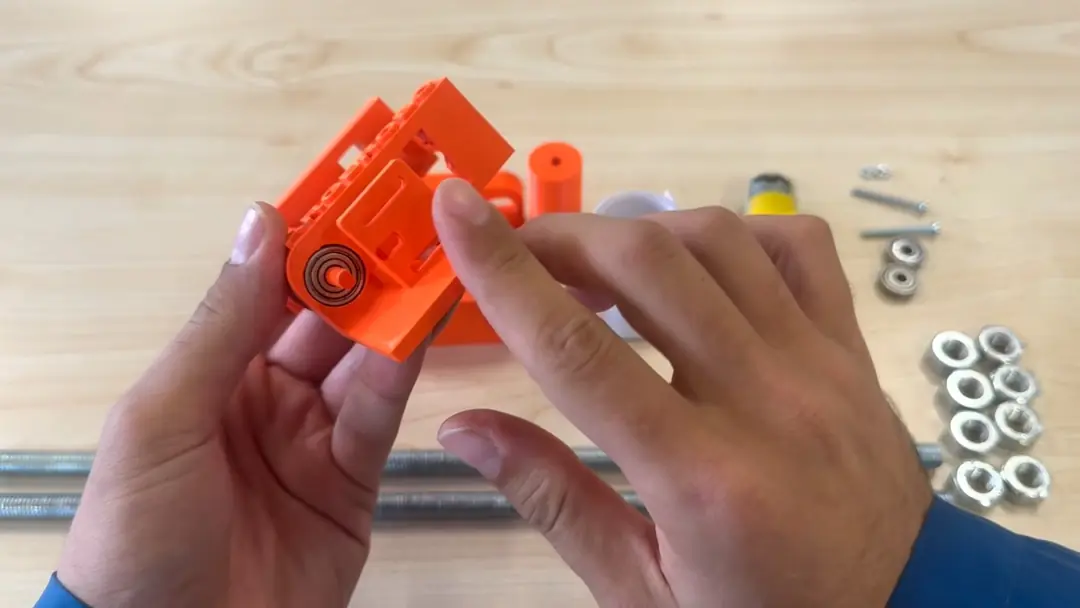

2. Silindire geçirdiğiniz D-shaft’ın her iki ucuna birer adet 625 numara rulman yerleştiriniz.



3. 3D yazıcıdan elde ettiğiniz motor–D-shaft bağlantı aparatını, silindirin dışında kalan D-shaft tarafına takınız.

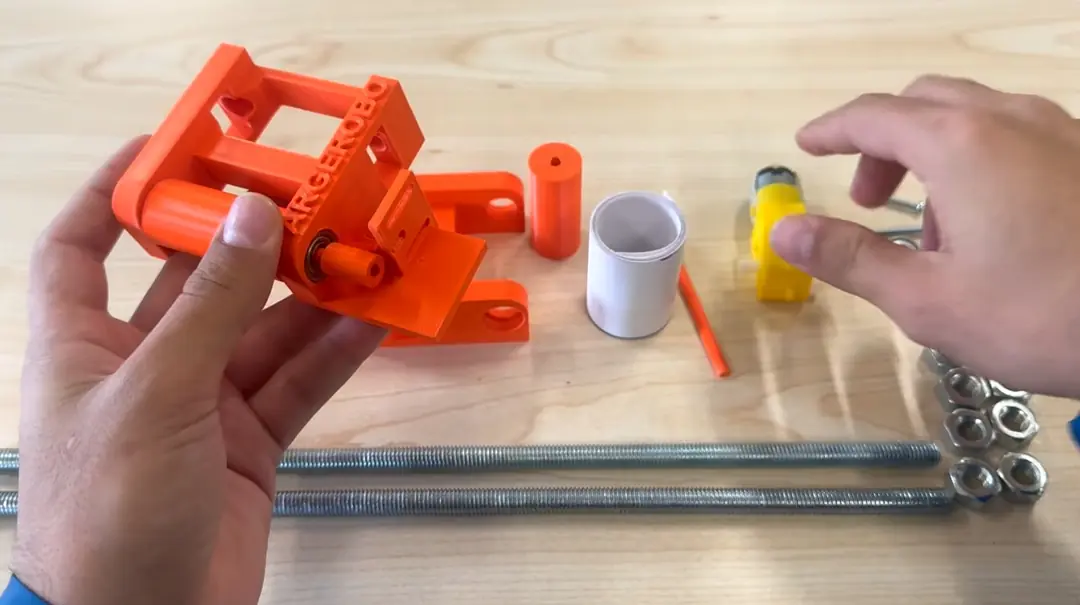

4. Sarı motorun mil kısmındaki çıkıntıyı, bağlantı aparatındaki yuvaya oturtunuz. Motor ile bağlantı aparatının düzgün şekilde hizalandığından emin olunuz.

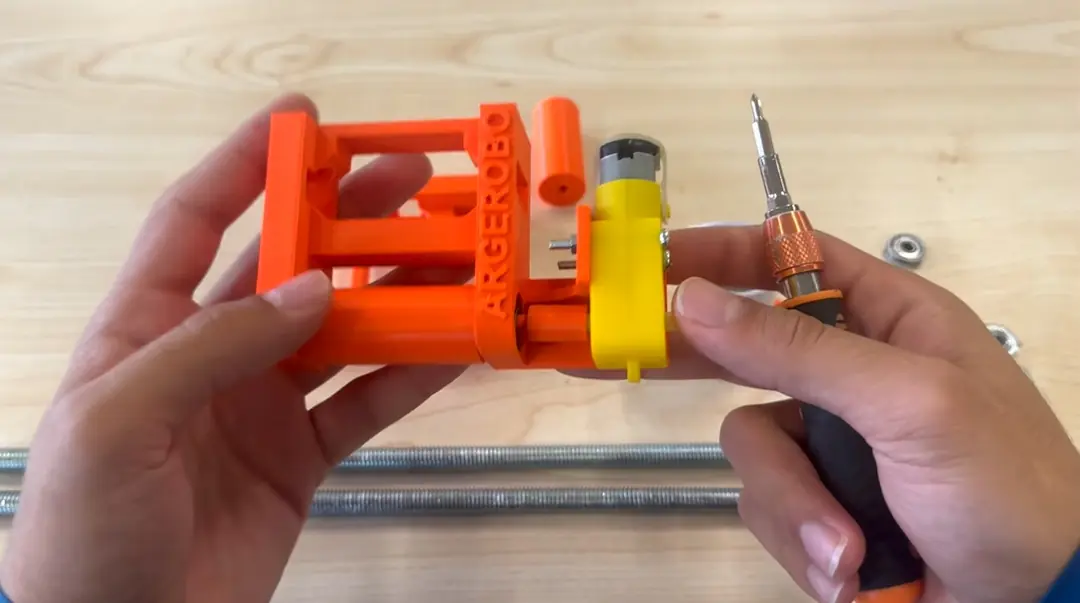

5. 2 adet M3 × 30 mm vidayı motor üzerindeki bağlantı deliklerine takarak motoru sabitleyiniz. İsterseniz titreşimi azaltmak için pul kullanabilirsiniz.

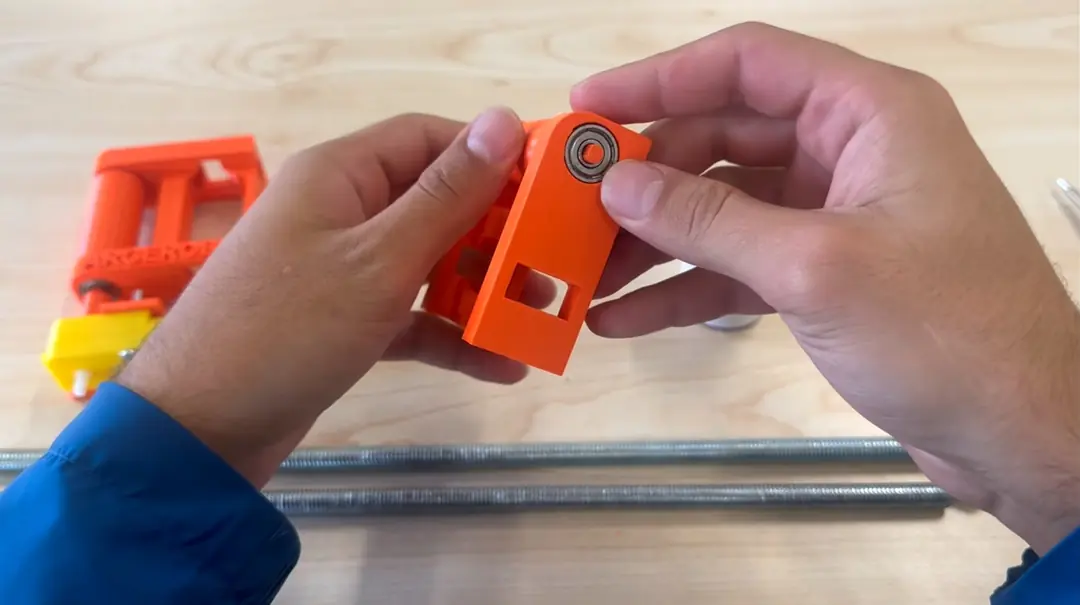

6. Konveyörün diğer tarafındaki silindire ikinci D-shaft’ı geçiriniz. D-shaft’ın her iki ucuna yine rulmanlarınızı yerleştiriniz.

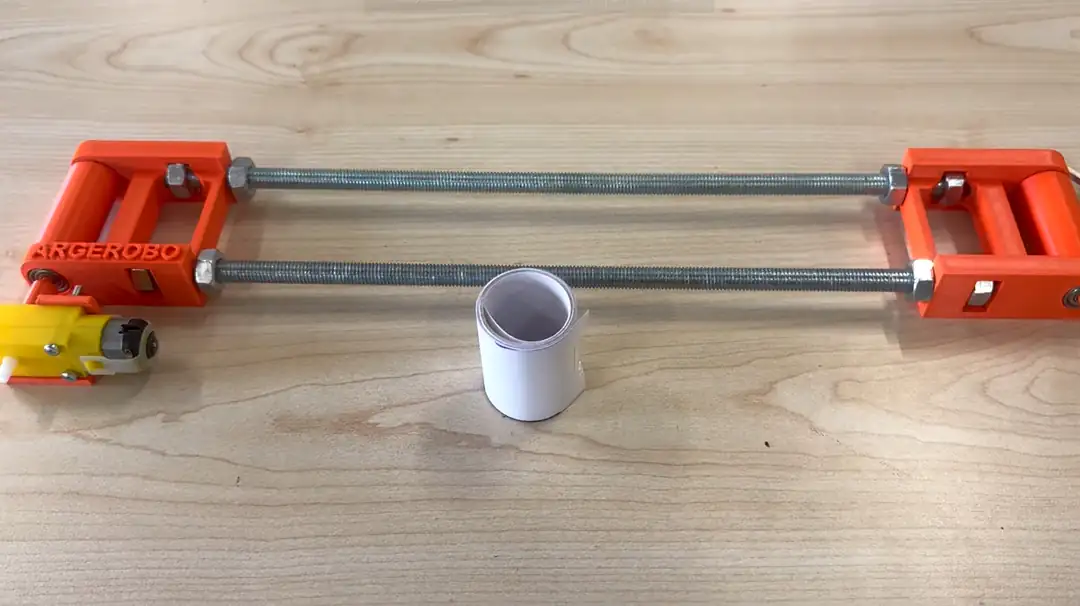

7. 2 adet M10 tijin her iki ucuna birer adet M10 somun takınız. Tijleri konveyör gövdesine görselde gösterildiği şekilde yerleştiriniz. Somunları sıkarak sağlam bir çerçeve oluşturunuz.

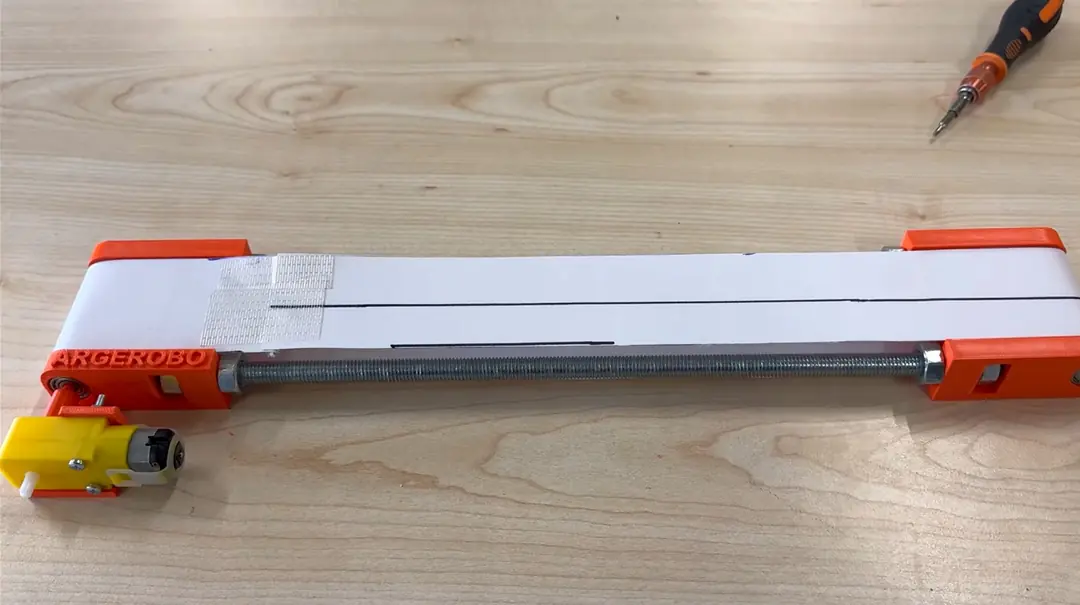

8. Brandanın uzunluğunu tijlerin yardımıyla ayarlayınız. Branda; rulmanlar ve silindirler arasında düzgün bir hat oluşturacak şekilde, görseldeki biçimde sabitlenmelidir. Bant ne çok gevşek ne de çok gergin olacak şekilde ayarlanmalıdır.

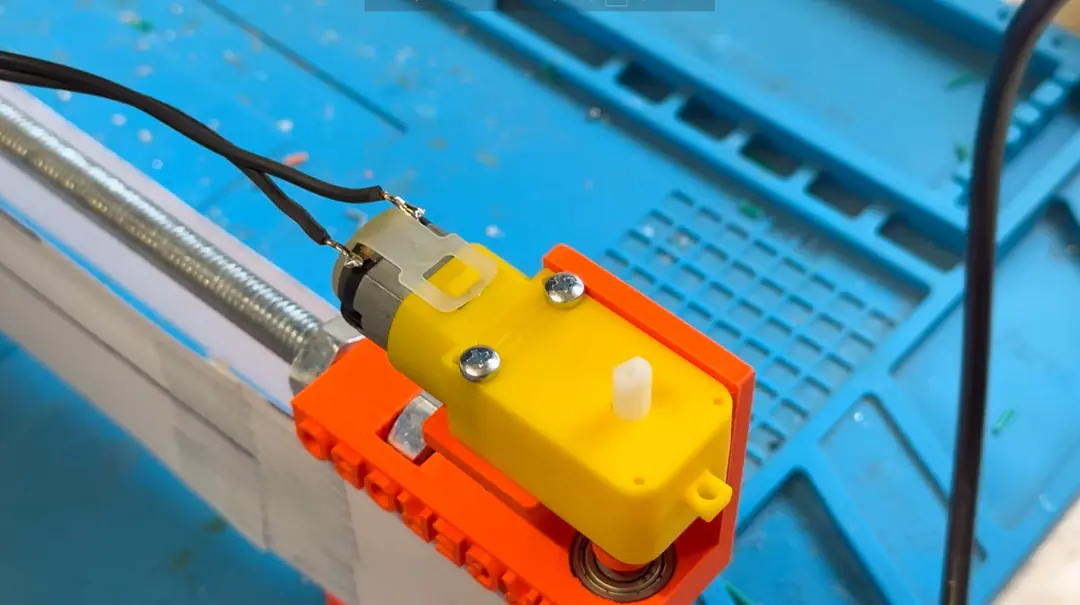

9. Kablonuzu görselde gösterildiği şekilde motora lehimleyiniz. Kablonun diğer ucunu uygun bir güç kaynağına bağlayabilirsiniz.

---

Kurulum işlemleri tamamlandıktan sonra motorunuza güç vererek konveyör bant sistemini çalıştırabilirsiniz.

Kurulum ve çalışma videosunu YouTube üzerinden izleyebilirsiniz .

Konveyör Bant Nereden Alınır?

Konveyör bant setini, ArgeRobo 50 cm konveyör bant seti üzerinden inceleyebilir ve kolayca satın alabilirsiniz.

✍ Yazar

Emir Talha DİLMEN
