BAS34 Küçük Sinyal Anahtarlama Diyodu 70V 200mA DO-35

BAS34, düşük kaçak akım gerektiren sinyal anahtarlama, koruma ve analog elektronik uygulamalarında kullanılan silikon planar küçük sinyal diyodudur. 70V tekrarlayan tepe ters gerilim dayanımı ve 200mA sürekli ileri akım kapasitesi sayesinde çeşitli kontrol, sinyal yönlendirme ve koruma devrelerinde kullanılabilir.

BAS34 bir Schottky diyot değildir. Silikon küçük sinyal anahtarlama diyodu olarak sınıflandırılır. Düşük ters kaçak akımı ve düşük bağlantı kapasitansı sayesinde özellikle hassas sinyal devrelerinde tercih edilebilir.

Teknik Özellikler

• Model: BAS34
• Komponent Tipi: Küçük Sinyal Anahtarlama Diyodu
• Yarı İletken Yapısı: Silikon Planar Diyot
• Tekrarlayan Tepe Ters Gerilimi (VRRM): Maksimum 70V
• Ters Gerilim (VR): Maksimum 60V
• Sürekli İleri Akım (IF): Maksimum 200mA
• Tepe İleri Darbe Akımı (IFSM): Maksimum 2A @ tp=1µs
• İleri Yön Gerilimi (VF): Maksimum 1V @ IF=100mA
• Breakdown Gerilimi (VBR): Minimum 70V @ IR=5µA
• Ters Kaçak Akımı: Çok düşük seviyede
• BAS34 Ters Akımı: Maksimum 1nA @ VR=30V, TA=25°C
• Diyot Kapasitansı (CD): Maksimum 3pF @ VR=0V, f=1MHz
• Maksimum Junction Sıcaklığı: 175°C
• Depolama Sıcaklığı: -65°C ile +175°C
• Paket Tipi: DO-35 / DO-204AH
• Montaj Tipi: THT / Eksenel
• Terminal Sayısı: 2
• Katot İşareti: Siyah Bant

BAS34 Diyot Yapısı ve Bağlantı Yönü

BAS34 iki terminale sahip kutuplu bir diyottur. Diyot gövdesi üzerindeki bantlı taraf Katot (K), diğer terminal ise Anot (A) olarak tanımlanır.

• Anot (A): İleri yönde akımın diyoda giriş yaptığı terminaldir
• Katot (K): Gövde üzerindeki bant ile işaretlenen terminaldir

Diyot ileri yönde polarize edildiğinde akım Anot'tan Katot'a doğru geçebilir. Ters yönde polarize edildiğinde ise gerilim dayanım sınırları içerisinde akımı büyük ölçüde engeller.

Çalışma Prensibi

BAS34 klasik silikon PN jonksiyonlu bir diyottur. Anot gerilimi Katot geriliminden yeterince yüksek olduğunda diyot ileri yönde iletime geçer.

Ters polarizasyonda ise yalnızca çok düşük seviyede kaçak akım geçirir. BAS34'ün önemli özelliklerinden biri düşük ters kaçak akımıdır ve bu özellik hassas analog ve sinyal devrelerinde avantaj sağlar.

70V Ters Gerilim Dayanımı

BAS34 için maksimum tekrarlayan tepe ters gerilimi 70V'tur. Normal ters gerilim sınırı ise 60V olarak belirtilmektedir.

VRRM = 70V

VR = 60V

70V değeri maksimum cihaz sınırıdır. Uygulama tasarımında geçici gerilim darbeleri ve toleranslar dikkate alınarak uygun güvenlik payı bırakılmalıdır.

200mA Sürekli İleri Akım

BAS34 için maksimum sürekli ileri akım 200mA olarak belirtilmektedir. Bu değer diyodun mutlak maksimum sınırıdır.

Gerçek çalışma akımı belirlenirken ortam sıcaklığı, diyot üzerindeki ileri yön gerilim düşümü ve termal koşullar dikkate alınmalıdır.

2A Tepe Darbe Akımı

BAS34 kısa süreli akım darbelerinde daha yüksek akımlara dayanabilir. Vishay datasheet'inde maksimum tepe ileri darbe akımı 1µs darbe süresi için 2A olarak belirtilmektedir.

IFSM = 2A @ tp = 1µs

Bu değer sürekli çalışma akımı değildir. BAS34 sürekli olarak 2A yük taşımak için kullanılmamalıdır.

İleri Yön Gerilimi

BAS34 silikon diyot olduğundan ileri yönde belirli bir gerilim düşümü meydana gelir. Vishay datasheet'inde ileri yön gerilimi IF=100mA koşulunda maksimum 1V olarak belirtilmektedir.

VF ≤ 1V @ IF = 100mA

Daha düşük akımlarda ileri gerilim daha düşük olabilir. Görselde verilen yaklaşık 0.7V değeri tipik silikon diyot davranışını göstermek amacıyla değerlendirilebilir; kesin çalışma gerilimi akıma ve sıcaklığa bağlıdır.

Çok Düşük Ters Kaçak Akımı

BAS34'ün önemli özelliklerinden biri düşük ters kaçak akımıdır. Vishay datasheet'inde BAS34 için VR=30V koşulunda 25°C'de ters akım maksimum 1nA olarak belirtilmektedir.

Bu özellik yüksek empedanslı analog devrelerde, hassas sinyal yollarında ve düşük kaçak akım gerektiren koruma uygulamalarında avantaj sağlar.

Düşük Diyot Kapasitansı

BAS34'ün junction kapasitansı VR=0V ve 1MHz test koşullarında maksimum 3pF'tır.

Düşük kapasitans, diyodun hassas veya hızlı değişen sinyaller üzerinde daha düşük kapasitif yük oluşturmasına yardımcı olur.

Anahtarlama Uygulamaları

BAS34 küçük sinyal anahtarlama diyodu olarak çeşitli sinyal yönlendirme, sınırlama ve koruma devrelerinde kullanılabilir.

Bununla birlikte anahtarlama hızı kullanılan üreticinin datasheet değerlerine göre değerlendirilmelidir. Vishay BAS34 datasheet'inde belirli bir ters toparlanma süresi (trr) garanti değeri verilmediğinden sabit bir nanosanİye değeri tüm BAS34 ürünleri için genellenmemelidir.

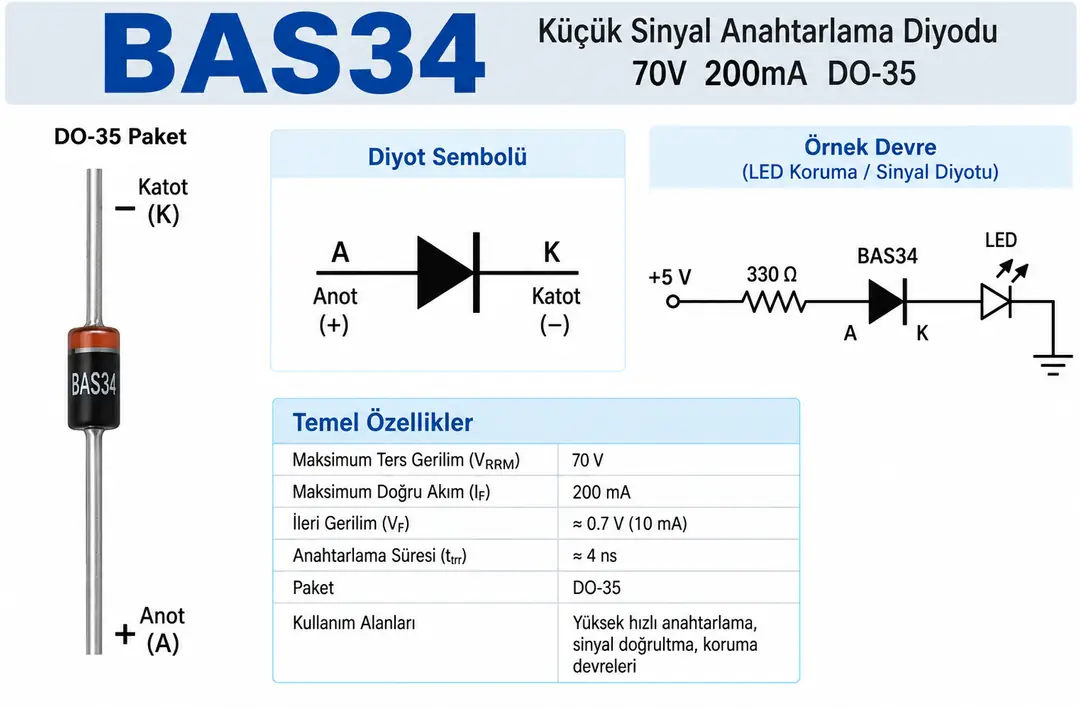

Görseldeki Örnek LED Devresi

Görselde +5V besleme, 330Ω direnç, BAS34 ve LED'in seri olarak bağlandığı basit bir örnek devre gösterilmektedir.

330Ω direnç LED akımını sınırlarken BAS34 devrede tek yönde akım geçişine izin verir. Bu bağlantı diyodun seri sinyal veya ters akım engelleme davranışını göstermek için kullanılabilir.

BAS34 tek başına LED için akım sınırlama elemanı değildir. LED akımının güvenli seviyede tutulması için görseldeki 330Ω gibi uygun bir seri direnç ayrıca kullanılmalıdır.

Koruma Devrelerinde Kullanım

BAS34 üretici tarafından koruma devrelerinde kullanım için belirtilmiştir. Sinyal hatlarında istenmeyen polaritelerin engellenmesi, gerilim sınırlama ağları ve düşük akımlı koruma uygulamalarında kullanılabilir.

Diyotun bağlantı yönü koruma devresinin çalışma şekline göre belirlenmelidir.

Zaman Gecikme Devreleri

BAS34 düşük ters kaçak akımı sayesinde RC zamanlama ve gecikme devrelerinde kullanılabilir. Çok düşük kaçak akımı, kondansatör üzerindeki yükün istenmeyen şekilde hızlı boşalmasını azaltmaya yardımcı olabilir.

Peak Follower Devreleri

BAS34, üreticinin önerdiği kullanım alanlarından biri olan peak follower veya tepe izleme devrelerinde kullanılabilir.

Bu devrelerde giriş sinyalinin tepe değeri diyot ve kondansatör yardımıyla izlenerek analog ölçüm ve sinyal işleme uygulamalarında kullanılabilir.

Logaritmik Amplifikatörler

Silisyum diyotların gerilim-akım karakteristiği logaritmik bir ilişkiye sahip olduğundan BAS34 logaritmik amplifikatör ve çeşitli analog fonksiyon devrelerinde de kullanılabilir.

DO-35 Paket Yapısı

BAS34 cam gövdeli DO-35 / DO-204AH eksenel pakete sahiptir. THT montaj yapısı sayesinde standart PCB, delikli plaket ve prototip uygulamalarında kolaylıkla kullanılabilir.

Gövde üzerindeki siyah bant Katot terminalini belirtir. Devre montajında diyotun yönü bu bant dikkate alınarak belirlenmelidir.

Devre Tasarımında Dikkat Edilmesi Gerekenler

• BAS34 Schottky değil, silikon küçük sinyal anahtarlama diyodudur
• Bantlı uç Katot (K) terminalidir
• Maksimum tekrarlayan ters gerilim 70V'tur
• Sürekli ileri akım maksimum 200mA'dır
• 2A değeri yalnızca 1µs tepe darbe akımıdır
• İleri gerilim maksimum 1V @ 100mA olarak belirtilmiştir
• Ters kaçak akımı çok düşüktür
• Diyot kapasitansı maksimum 3pF'tır
• LED kullanımında ayrıca uygun akım sınırlama direnci kullanılmalıdır
• Üretici datasheet'inde belirtilmeyen trr değerleri tüm BAS34 ürünleri için genellenmemelidir
• Anot ve Katot yönüne dikkat edilerek devreye bağlanmalıdır

Kullanım Alanları

• Küçük sinyal anahtarlama devreleri
• Sinyal yönlendirme devreleri
• Koruma devreleri
• Ters akım engelleme uygulamaları
• Zaman gecikme devreleri
• Peak follower / tepe izleme devreleri
• Logaritmik amplifikatörler
• Analog sinyal işleme devreleri
• Düşük kaçak akım gerektiren uygulamalar
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet BAS34 Küçük Sinyal Anahtarlama Diyodu 70V 200mA DO-35
