AN6884 5 LED Seviye Göstergesi Sürücü Entegresi SIP-9

AN6884, analog sinyal seviyesini 5 adet LED üzerinden görsel olarak göstermek için tasarlanmış LED seviye göstergesi sürücü entegresidir. Dahili amplifikatör ve seviye karşılaştırıcı yapısı sayesinde ses sinyalleri ve çeşitli analog sinyallerin seviyesinin kolayca izlenmesini sağlar.

VU metre, ses seviyesi göstergesi, amplifikatör ön paneli ve basit analog sinyal izleme uygulamalarında kullanılabilir. Tek entegre ile 5 kademeli LED gösterge oluşturulmasına olanak sağlayan AN6884, kompakt SIP-9 paket yapısına sahiptir.

Teknik Özellikler

• Model: AN6884
• Ürün Tipi: 5 LED Seviye Göstergesi Sürücü Entegresi
• LED Çıkış Sayısı: 5
• Gösterim Yapısı: 5 Kademeli Logaritmik Seviye Göstergesi
• Çalışma Besleme Gerilimi: 3.5V - 16V
• Mutlak Maksimum Besleme Gerilimi: 18V
• LED Çıkış Akımı: Tipik yaklaşık 15mA
• Dahili Amplifikatör Kazancı: Tipik yaklaşık 26dB
• Gösterge Seviyeleri: -10dB, -5dB, 0dB, +3dB, +6dB
• Analog Sinyal Girişi: Pin 8
• Amplifikatör Çıkışı: Pin 7
• Paket Tipi: SIP-9
• Pin Sayısı: 9
• Montaj Tipi: THT / Delikli Montaj

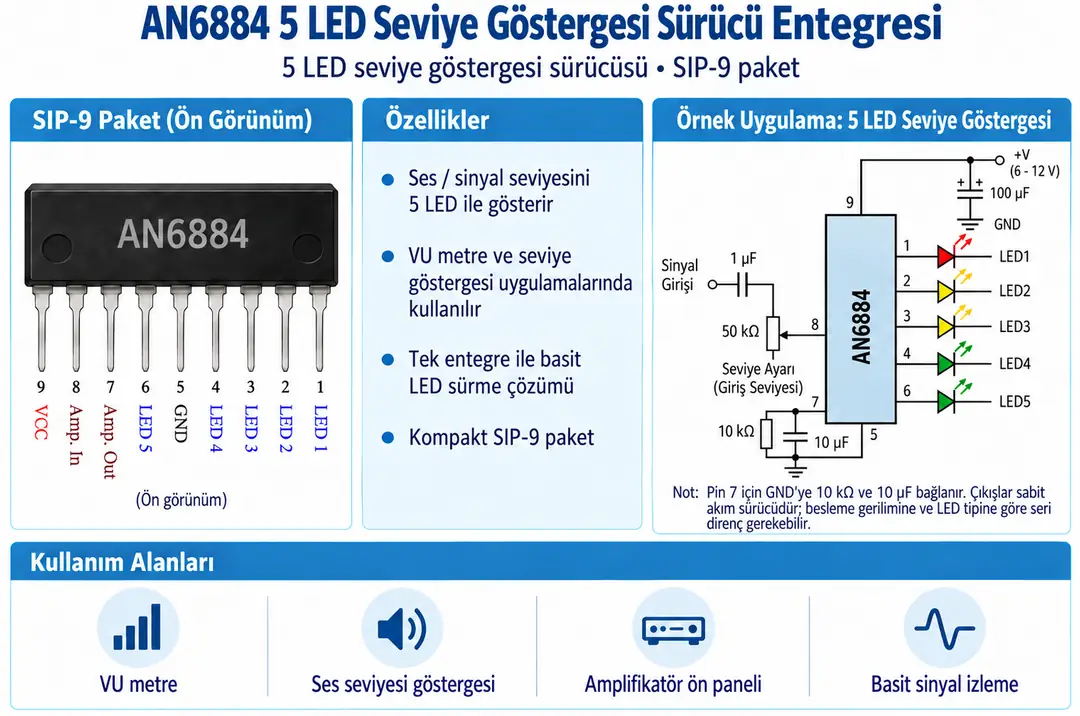

AN6884 Pin Yapısı ve Örnek 5 LED Seviye Göstergesi

Pin Açıklamaları

• Pin 1 - LED1: Birinci LED sürücü çıkışı
• Pin 2 - LED2: İkinci LED sürücü çıkışı
• Pin 3 - LED3: Üçüncü LED sürücü çıkışı
• Pin 4 - LED4: Dördüncü LED sürücü çıkışı
• Pin 5 - GND: Devre toprak bağlantısı
• Pin 6 - LED5: Beşinci LED sürücü çıkışı
• Pin 7 - AMP. OUT: Dahili amplifikatör çıkışı
• Pin 8 - AMP. IN: Analog sinyal giriş pini
• Pin 9 - VCC: Pozitif besleme girişi

Çalışma Prensibi

AN6884'ün Pin 8 girişine uygulanan analog sinyal dahili amplifikatör tarafından yükseltilir ve entegre içerisindeki seviye karşılaştırıcılarına aktarılır. Giriş sinyalinin genliği yükseldikçe ilgili LED çıkışları aktif hale gelir.

Bu sayede giriş sinyalinin seviyesi beş farklı LED üzerinden hızlı ve kolay şekilde görsel olarak takip edilebilir.

5 Kademeli Seviye Göstergesi

AN6884, sinyal seviyesini beş farklı logaritmik noktada gösterecek şekilde tasarlanmıştır:

• LED1: Yaklaşık -10dB
• LED2: Yaklaşık -5dB
• LED3: Yaklaşık 0dB
• LED4: Yaklaşık +3dB
• LED5: Yaklaşık +6dB

Logaritmik gösterim yapısı özellikle ses seviyesi ve VU metre uygulamalarında giriş sinyalinin dinamik değişimlerinin daha kullanışlı biçimde görüntülenmesini sağlar.

Dahili Amplifikatör

AN6884 içerisinde yaklaşık 26dB tipik kazanca sahip dahili bir amplifikatör bulunur. Bu yapı düşük seviyeli giriş sinyallerinin LED gösterge devresi tarafından algılanmasına yardımcı olur.

Amplifikatör Kazancı ≈ 26dB Tipik

Giriş Seviyesi Ayarı

Görselde Pin 8 girişine bağlanan 50kΩ potansiyometre ile giriş sinyal seviyesinin ayarlanabildiği örnek uygulama gösterilmektedir.

Potansiyometre sayesinde AN6884'ün hangi giriş seviyesinde LED'leri yakmaya başlayacağı uygulamaya göre ayarlanabilir. AC ses sinyallerinde girişe seri kuplaj kondansatörü kullanılabilir.

Pin 7 Amplifikatör Çıkışı

Pin 7, AN6884 içerisindeki dahili amplifikatörün çıkış terminalidir. Bu pin doğrudan GND pini değildir.

Örnek uygulama devresinde Pin 7 ile GND arasında 10kΩ direnç ve 10µF kondansatör kullanılmıştır. Devre tasarımında Pin 7 bağlantısı üretici uygulama devresine uygun şekilde yapılmalıdır.

LED Çıkışları

AN6884, 5 adet LED'i doğrudan kontrol edebilen çıkışlara sahiptir. LED sürücü çıkış akımı tipik olarak yaklaşık 15mA seviyesindedir.

ILED ≈ 15mA Tipik

LED çıkışlarının sabit akım karakteristiği LED parlaklığının kararlı tutulmasına yardımcı olur.

LED Besleme Direnci

AN6884 sabit akım LED sürücü çıkışlarına sahip olsa da besleme geriliminin yükselmesi durumunda entegre üzerindeki güç kaybını azaltmak amacıyla LED ortak besleme hattında seri direnç kullanılması gerekebilir.

Bu nedenle LED besleme direnci kullanılacak besleme gerilimine, LED özelliklerine ve ortam sıcaklığına göre seçilmelidir.

Besleme Gerilimi

AN6884 geniş bir besleme gerilimi aralığında çalışabilir:

VCC = 3.5V - 16V

Görselde gösterilen 6V - 12V aralığı örnek uygulama devresinin besleme aralığıdır. Entegrenin genel çalışma sınırı olarak değerlendirilmemelidir.

18V değeri mutlak maksimum besleme sınırıdır ve normal çalışma gerilimi olarak kullanılmamalıdır.

VU Metre Uygulamaları

AN6884'ün en yaygın kullanım alanlarından biri ses seviyesi göstergeleridir. Amplifikatör veya ses devresinden alınan analog sinyal uygun şekilde girişe uygulanarak 5 LED'li basit bir VU metre oluşturulabilir.

Sinyal seviyesi yükseldikçe LED göstergesi üst seviyelere doğru ilerler ve ses sinyalinin yaklaşık seviyesinin görsel olarak takip edilmesini sağlar.

Analog Sinyal İzleme

AN6884 yalnızca ses uygulamalarında değil, uygun giriş ölçekleme devreleri kullanılarak farklı analog sinyal seviyelerinin görsel olarak izlenmesinde de kullanılabilir.

Sensör çıkışları, test sinyalleri ve çeşitli analog devrelerin çıkış seviyeleri beş LED üzerinden takip edilebilir.

SIP-9 Paket Yapısı

AN6884, 9 pinli SIP yani Single In-Line Package yapısına sahiptir. Tüm bacakların tek sıra üzerinde bulunması PCB üzerinde kompakt montaj yapılmasına olanak sağlar.

Pin numaralandırması yapılırken entegre ön yüzden ve doğru yönden değerlendirilmelidir. Görselde ön görünüm pin dizilimi ayrıntılı olarak gösterilmektedir.

Devre Tasarımında Dikkat Edilmesi Gerekenler

• AN6884 toplam 5 adet LED seviye çıkışına sahiptir
• Çalışma besleme gerilimi 3.5V - 16V aralığındadır
• 18V mutlak maksimum değerdir, normal çalışma gerilimi değildir
• LED çıkış akımı tipik olarak yaklaşık 15mA'dır
• Dahili amplifikatör kazancı tipik yaklaşık 26dB'dir
• Gösterge seviyeleri -10dB, -5dB, 0dB, +3dB ve +6dB'dir
• Pin 5 GND bağlantısıdır
• Pin 9 VCC besleme girişidir
• Pin 7 amplifikatör çıkışıdır ve doğrudan GND'ye bağlanmamalıdır
• Pin 8 analog sinyal girişidir
• LED ortak besleme hattında çalışma koşullarına göre seri direnç gerekebilir
• Besleme hattında uygun bypass kondansatörü kullanılması önerilir

Kullanım Alanları

• VU metre devreleri
• Ses seviyesi göstergeleri
• Amplifikatör ön panel göstergeleri
• Ses sistemi seviye göstergeleri
• Analog sinyal seviye göstergeleri
• 5 LED bar gösterge uygulamaları
• Basit sinyal izleme devreleri
• Ses mikserleri
• Elektronik kontrol panelleri
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet AN6884 5 LED Seviye Göstergesi Sürücü Entegresi SIP-9
