5K Trimpot 3296W Çok Turlu W502 – Dik Tip Hassas Ayarlı Potansiyometre

5KΩ 3296W W501 çok turlu trimpot, elektronik devrelerde direnç, gerilim seviyesi ve çalışma noktasının hassas şekilde ayarlanması için kullanılan 3 pinli dik tip ayarlı potansiyometredir. Çok turlu ayar vidası sayesinde küçük direnç değişimleri kontrollü ve hassas şekilde yapılabilir.

Teknik Özellikler

• Direnç Değeri: 5KΩ (5000Ω)
• Seri: 3296W
• Model İşareti: W502
• Tip: Çok turlu trimpot
• Gövde Yapısı: Dik tip
• Pin Sayısı: 3
• Çalışma Şekli: Ayarlanabilir direnç / gerilim bölücü
• Orta Pin: Hareketli sürgü (Wiper)
• Yan Pinler: Direnç yolunun sabit uçları
• Hassas kalibrasyon ve ince ayar uygulamalarında kullanılabilir

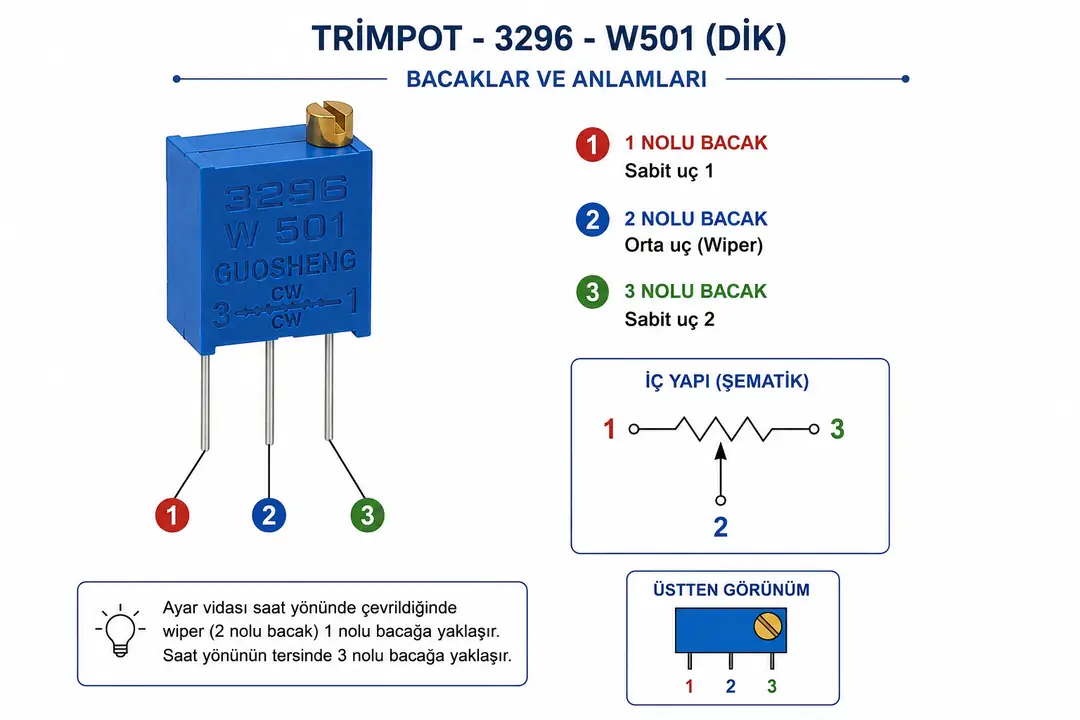

Trimpotun Bacakları ve Çalışma Yapısı

Trimpotun 1 ve 3 numaralı bacakları direnç yolunun iki sabit ucudur. 2 numaralı bacak ise hareketli sürgü, yani wiper ucudur. Ayar vidası çevrildikçe wiper direnç yolu üzerinde hareket eder ve orta pin ile sabit uçlar arasındaki direnç değeri değişir.

5KΩ değeri, 1 ve 3 numaralı sabit uçlar arasındaki toplam nominal direnç değerini ifade eder. Ayar vidası çevrildikçe 2 numaralı pin ile yan pinlerden biri arasındaki direnç azalırken diğer taraftaki direnç artar.

5K Trimpotun Çalışma Özelliği

5KΩ değeri, düşük ve orta direnç aralığında hassas ayar yapılması gereken devreler için uygundur. 2KΩ trimpota göre daha az akım çekerken, 20KΩ ve daha yüksek değerlere göre daha düşük kaynak empedansı sağlar.

Bu nedenle 5KΩ trimpot; referans gerilimi ayarı, sensör eşik seviyesi, op-amp devreleri ve mikrodenetleyici analog kontrol girişleri gibi uygulamalarda dengeli bir seçenek olarak kullanılabilir.

Gerilim Bölücü Olarak Kullanım

Trimpotun iki sabit ucu besleme ve GND hatlarına, orta pin ise çıkış noktasına bağlanarak ayarlanabilir bir gerilim bölücü oluşturulabilir. Ayar vidası çevrildikçe orta pindeki çıkış gerilimi hassas şekilde değişir.

Örneğin 5V ve GND arasına bağlandığında 5KΩ direnç yolu üzerinden yaklaşık 1mA akım geçer. Çok turlu mekanizma sayesinde çıkış gerilimi küçük adımlarla ayarlanabilir.

Ayarlanabilir Direnç Olarak Kullanım

5KΩ trimpot, orta pin ile sabit uçlardan biri kullanılarak değişken direnç olarak da kullanılabilir. Bu bağlantıda ayar vidası çevrildikçe kullanılan iki pin arasındaki direnç değiştirilir.

Bu yapı, devrede kazanç, eşik, akım veya gerilim seviyesinin hassas şekilde ayarlanması gereken uygulamalarda kullanılabilir.

5K Değerinin Kullanım Avantajı

• Düşük ve orta dirençli hassas ayar devreleri için uygundur
• 2KΩ trimpota göre daha düşük akım tüketir
• 20KΩ ve daha yüksek değerlere göre daha düşük kaynak empedansı sağlar
• Analog devrelerde kararlı ayar yapılmasına yardımcı olur
• Çok turlu yapı sayesinde ince ayar yapılabilir

Kullanım Alanları

• Referans gerilimi ayarlama
• Sensör eşik değeri ayarlama
• Güç kaynağı çıkış ayarı
• Op-amp kazanç ve offset ayarı
• Voltaj regülatörü geri besleme devreleri
• Analog sinyal kalibrasyonu
• Arduino ve mikrodenetleyici projeleri
• Ölçüm ve test devreleri
• Elektronik deney ve prototip uygulamaları

Ek Bilgiler

• 5KΩ değeri 5000Ω anlamına gelir
• 1 ve 3 numaralı pinler arasındaki toplam nominal direnç 5KΩ'dur
• 2 numaralı pin hareketli wiper bağlantısıdır
• Çok turlu mekanizma küçük direnç değişimlerinin hassas yapılmasını sağlar
• Dik tip gövde PCB üzerinde kompakt yerleşim sağlar
• 5V gerilim bölücü bağlantısında direnç yolu üzerinden yaklaşık 1mA akım geçer
• Trimpot yüksek akım taşıyan bir güç elemanı olarak kullanılmamalıdır
• Ürün görünümü ve pin yönü üretim partisine göre küçük farklılıklar gösterebilir

Paket İçeriği

• 1 Adet 5KΩ 3296W W502 Dik Tip Çok Turlu Trimpot
