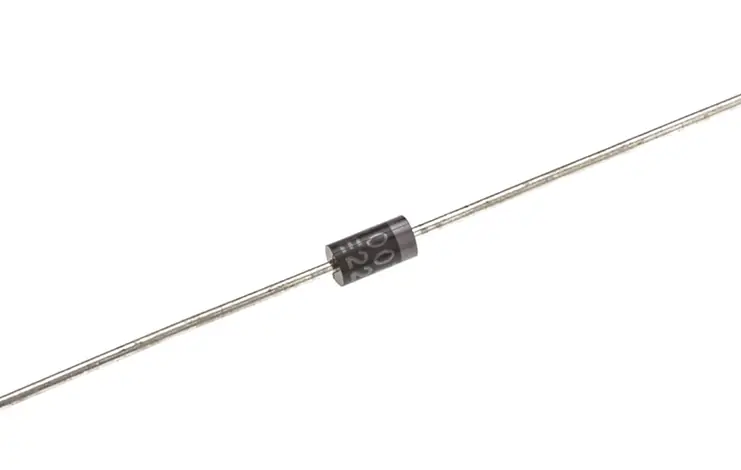

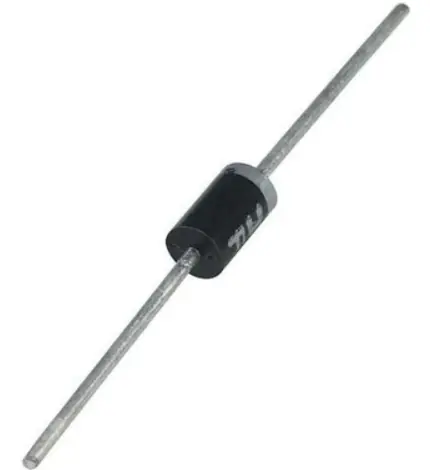

1N5819 Schottky Diyot 40V 1A DO-41

1N5819, düşük ileri yön gerilim düşümü ve hızlı anahtarlama özelliklerine sahip Schottky bariyer doğrultucu diyottur. 40V maksimum tekrarlayan ters gerilim ve 1A ortalama ileri akım kapasitesi sayesinde düşük gerilimli güç kaynakları, DC-DC dönüştürücüler, ters polarite koruma devreleri ve serbest dolaşım uygulamalarında yaygın olarak kullanılabilir.

Schottky yapısı sayesinde standart silikon PN diyotlara kıyasla daha düşük ileri yön gerilim düşümü ve çok hızlı anahtarlama davranışı sağlar. Bu özellik özellikle düşük voltajlı ve yüksek frekanslı güç elektroniği devrelerinde enerji kayıplarının azaltılmasına yardımcı olur.

Teknik Özellikler

• Model: 1N5819
• Diyot Tipi: Schottky Barrier Rectifier
• Maksimum Tekrarlayan Ters Gerilim (VRRM): 40V
• Maksimum DC Bloklama Gerilimi (VDC): 40V
• Maksimum RMS Gerilimi (VRMS): 28V
• Tekrarlamayan Tepe Ters Gerilimi (VRSM): 48V
• Ortalama İleri Doğrultulmuş Akım (IF(AV)): 1A
• Tepe İleri Darbe Akımı (IFSM): 25A
• İleri Yön Gerilimi (VF): Maksimum 0.60V @ IF=1A
• İleri Yön Gerilimi (VF): Maksimum 0.90V @ IF=3.1A
• Maksimum Ortalama Ters Akım: 1mA @ TA=25°C
• Tipik Junction Kapasitansı (CJ): Yaklaşık 110pF @ VR=4V, f=1MHz
• Gerilim Değişim Dayanımı (dV/dt): 10.000V/µs
• Maksimum Junction Sıcaklığı: 125°C
• Çalışma ve Depolama Sıcaklığı: -65°C ile +125°C
• Paket Tipi: DO-41 / DO-204AL
• Montaj Tipi: THT / Eksenel
• Terminal Sayısı: 2
• Katot İşareti: Gövde üzerindeki renkli bant

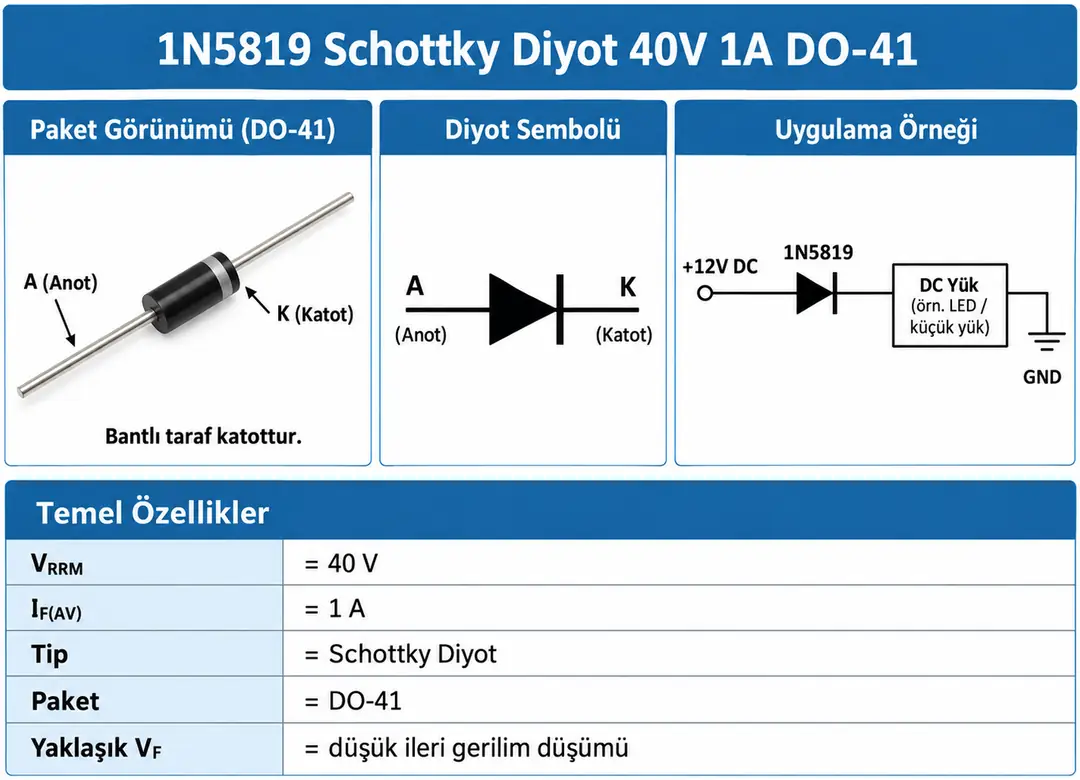

1N5819 Yapısı ve Ters Polarite Koruma Bağlantısı

1N5819 iki terminalli ve polariteli bir diyottur. Diyot gövdesindeki renkli bant Katot (K) terminalini, diğer uç ise Anot (A) terminalini belirtir.

• Anot (A): İleri yönde akımın diyoda giriş yaptığı terminaldir
• Katot (K): Gövde üzerindeki bant ile işaretlenen terminaldir

Diyot ileri yönde polarize edildiğinde akım Anot'tan Katot'a doğru geçebilir. Ters yönde polarize edildiğinde ise maksimum ters gerilim sınırları içerisinde akımı bloke eder.

Schottky Diyot Çalışma Prensibi

1N5819, Schottky bariyer teknolojisine sahip bir doğrultucu diyottur. Schottky diyotlarda klasik silikon PN jonksiyon yerine metal-yarı iletken bariyer yapısı kullanılır.

Bu yapı düşük ileri yön gerilim düşümü ve çok hızlı anahtarlama davranışı sağlar. Bu nedenle 1N5819 özellikle düşük gerilimli ve yüksek frekanslı güç devrelerinde tercih edilir.

40V Ters Gerilim Dayanımı

1N5819 için maksimum tekrarlayan tepe ters gerilimi ve maksimum DC bloklama gerilimi 40V'tur.

VRRM = 40V

Maksimum RMS ters gerilim değeri ise 28V'tur. 40V değeri maksimum cihaz sınırı olduğundan gerçek devrelerde anahtarlama darbeleri, toleranslar ve transient gerilimler için uygun güvenlik payı bırakılmalıdır.

1A Ortalama İleri Akım

1N5819 maksimum 1A ortalama ileri doğrultulmuş akım kapasitesine sahiptir. Datasheet'te bu değer 9.5mm bacak uzunluğu ve 90°C lead sıcaklığı gibi belirli termal koşullar altında verilmektedir.

IF(AV) = 1A

Bu nedenle 1A değeri diyodun her montaj ve ortam koşulunda sürekli olarak 1A taşıyabileceği anlamına gelmez. Diyot üzerindeki güç kaybı ve sıcaklık ayrıca değerlendirilmelidir.

Düşük İleri Yön Gerilim Düşümü

1N5819'un önemli özelliklerinden biri düşük ileri yön gerilim düşümüdür. Vishay datasheet'inde 1A ileri akım koşulunda maksimum VF değeri 0.60V olarak belirtilmektedir.

VF ≤ 0.60V @ IF = 1A

Diyot üzerinde meydana gelen yaklaşık iletim güç kaybı aşağıdaki ilişki ile değerlendirilebilir:

P ≈ VF × IF

Düşük VF değeri özellikle 3.3V, 5V, 12V ve benzeri düşük gerilimli sistemlerde enerji kaybının azaltılması açısından avantaj sağlar.

25A Tepe Darbe Akımı

1N5819 kısa süreli yüksek akım darbelerine karşı 25A tepe ileri akım dayanımına sahiptir. Bu değer 8.3ms tek yarım sinüs dalgası test koşulu için belirtilmiştir.

IFSM = 25A

25A değeri sürekli çalışma akımı değildir. Normal sürekli çalışma için 1A ortalama ileri akım sınırı ve termal koşullar dikkate alınmalıdır.

Ters Polarite Koruması

Görselde 1N5819'un +12V DC besleme hattına seri bağlanarak ters polarite koruması amacıyla kullanılması gösterilmektedir.

Besleme doğru polaritede bağlandığında 1N5819 ileri yönde iletime geçer ve akımın yüke ulaşmasını sağlar. Besleme ters bağlandığında ise diyot ters polarmada kalarak akım geçişini engeller.

Bu yöntem adaptör girişleri, bataryalı cihazlar, mikrodenetleyici devreleri ve çeşitli düşük voltajlı elektronik sistemlerde basit ters polarite koruması oluşturmak için kullanılabilir.

Seri Bağlantıda Gerilim Kaybı

Seri ters polarite koruma devresinde diyot üzerinde bir miktar gerilim kaybı meydana gelir. Schottky yapısı sayesinde bu kayıp standart silikon doğrultucu diyotlara göre daha düşüktür.

Örneğin 1A yük akımında maksimum yaklaşık 0.60V ileri gerilim düşümü meydana gelebilir. Dolayısıyla 12V giriş geriliminde yük tarafındaki gerilim yaklaşık olarak giriş geriliminden bu miktarda daha düşük olabilir.

DC-DC Dönüştürücülerde Kullanım

1N5819, buck, boost ve benzeri düşük gerilimli DC-DC dönüştürücülerde doğrultucu veya freewheeling diyotu olarak kullanılabilir.

Düşük ileri yön gerilim düşümü, güç dönüşüm kayıplarının azaltılmasına yardımcı olur. Çok hızlı anahtarlama özelliği ise yüksek frekanslı dönüştürücü devrelerinde avantaj sağlar.

Freewheeling / Serbest Dolaşım Diyotu

1N5819 uygun gerilim ve akım sınırları içerisinde röle, solenoid, küçük motor ve indüktör gibi endüktif yüklerin kontrolünde serbest dolaşım diyotu olarak kullanılabilir.

Endüktif yük kapatıldığında bobin akımı aniden kesilemez ve yüksek bir gerilim darbesi oluşabilir. Diyot bu akıma dolaşım yolu sağlayarak MOSFET veya transistör gibi anahtarlama elemanlarının korunmasına yardımcı olur.

Hızlı Anahtarlama

Schottky diyotlarda azınlık taşıyıcı depolama etkisi çok düşük olduğundan klasik PN diyotlara göre ters toparlanma davranışı son derece hızlıdır.

Bu özellik 1N5819'u yüksek frekanslı inverterler, anahtarlamalı güç kaynakları ve DC-DC dönüştürücü devrelerinde kullanıma uygun hale getirir.

Ters Kaçak Akımı

Schottky diyotların düşük ileri gerilim düşümünün karşılığında ters kaçak akımları klasik silikon PN diyotlara göre daha yüksek olabilir.

Vishay datasheet'inde nominal DC bloklama geriliminde ve 25°C'de maksimum ortalama ters akım 1mA olarak belirtilmiştir.

IR ≤ 1mA @ TA = 25°C

100°C ortam sıcaklığında bu değer 10mA seviyesine kadar çıkabildiğinden yüksek sıcaklıklı ve çok düşük kaçak akım gerektiren uygulamalarda bu özellik dikkate alınmalıdır.

Junction Kapasitansı

1N5819'un tipik junction kapasitansı 4V ters gerilim ve 1MHz test frekansında yaklaşık 110pF seviyesindedir.

Junction kapasitansı özellikle yüksek frekanslı anahtarlama uygulamalarında diyodun dinamik davranışını etkileyen parametrelerden biridir.

1N5817, 1N5818 ve 1N5819 Arasındaki Fark

1N5817, 1N5818 ve 1N5819 aynı Schottky diyot ailesine aittir. Temel fark maksimum ters gerilim dayanımları ve buna bağlı ileri yön gerilim değerleridir.

• 1N5817: 20V, 1A
• 1N5818: 30V, 1A
• 1N5819: 40V, 1A

Bu nedenle 1N5819, üçlü içerisinde en yüksek ters gerilim dayanımına sahip modeldir.

DO-41 Paket Yapısı

1N5819 DO-41 / DO-204AL eksenel plastik pakete sahiptir. THT montaj yapısı sayesinde standart PCB, delikli plaket ve prototip devrelerinde kolaylıkla kullanılabilir.

Gövde üzerindeki renkli bant Katot terminalini gösterir. Devreye bağlanırken Anot ve Katot yönüne dikkat edilmelidir.

Devre Tasarımında Dikkat Edilmesi Gerekenler

• 1N5819 Schottky bariyer doğrultucu diyottur
• Maksimum tekrarlayan ters gerilim 40V'tur
• Ortalama ileri doğrultulmuş akım maksimum 1A'dır
• 25A değeri yalnızca kısa süreli tepe darbe akımıdır
• İleri yön gerilimi maksimum 0.60V @ 1A'dır
• Gövde üzerindeki bant Katot (K) terminalini belirtir
• Seri ters polarite korumasında diyot üzerindeki gerilim düşümü hesaba katılmalıdır
• Schottky yapısı nedeniyle ters kaçak akımı klasik silikon diyotlardan daha yüksek olabilir
• Endüktif yüklerde freewheeling diyotu olarak kullanılabilir
• 40V maksimum cihaz sınırıdır; transient gerilimler ayrıca dikkate alınmalıdır
• Akım ve sıcaklık sınırları aşılmamalıdır

Kullanım Alanları

• DC ters polarite koruma devreleri
• DC-DC dönüştürücüler
• Buck ve boost dönüştürücüler
• Düşük gerilimli güç kaynakları
• Freewheeling / serbest dolaşım uygulamaları
• Röle ve solenoid koruma devreleri
• Küçük motor sürücü devreleri
• Batarya besleme devreleri
• Adaptör giriş koruma devreleri
• Düşük gerilimli yüksek frekans inverterleri
• Anahtarlamalı güç kaynakları
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet 1N5819 Schottky Diyot 40V 1A DO-41
