1.3" 128x64 I2C OLED Ekran Modülü

1.3" 128x64 I2C OLED Ekran Modülü; Arduino, ESP32, ESP8266, STM32, Raspberry Pi ve çeşitli mikrodenetleyici projelerinde metin, sayı, sembol ve basit grafiklerin görüntülenmesi için kullanılabilen kompakt ekran modülüdür.

OLED teknolojisi sayesinde arka aydınlatmaya ihtiyaç duymadan yüksek kontrastlı görüntü oluşturur. 128x64 piksel çözünürlüğü ve I2C haberleşme arayüzü sayesinde az sayıda bağlantı pini kullanarak projelere kolayca entegre edilebilir.

Teknik Özellikler

• Ekran Tipi: OLED
• Ekran Boyutu: 1.3 İnç
• Çözünürlük: 128 × 64 Piksel
• Haberleşme Protokolü: I2C
• Bağlantı Sayısı: 4 Pin
• Bağlantılar: VCC, GND, SCL, SDA
• Arka Aydınlatma: Gerektirmez
• Görüntüleme: Metin, sayı, ikon ve basit grafikler
• Düşük Pin Kullanımı
• Kompakt PCB Yapısı
• Mikrodenetleyici Projelerine Uygun

Not: 1.3 inç 128x64 OLED modüller farklı üreticiler tarafından SH1106, SSD1306 veya uyumlu kontrolcülerle üretilebilmektedir. Ayrıca çalışma gerilimi ve I2C adresi kart revizyonuna göre değişebilir. Yazılım geliştirilirken kullanılan modülün kontrolcü tipi ve I2C adresi kontrol edilmelidir.

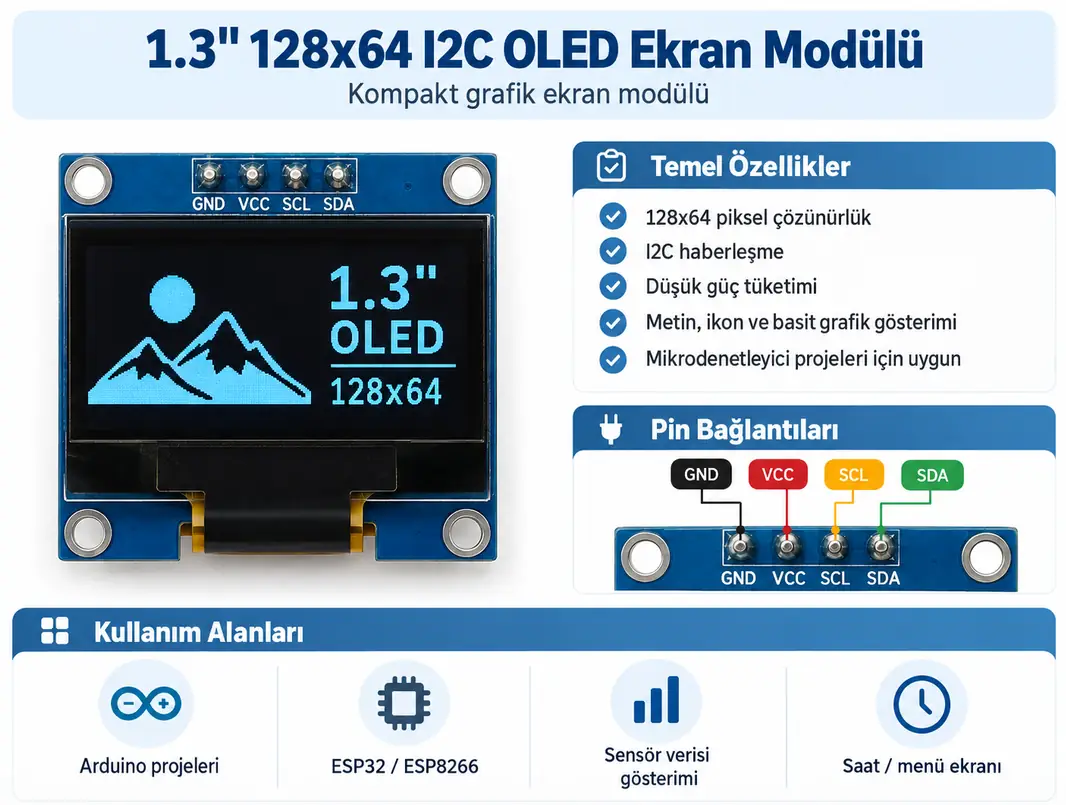

1.3" 128x64 I2C OLED Ekran Modülü Görseli

OLED Ekran Teknolojisi

OLED ekranlarda her piksel kendi ışığını ürettiği için LCD ekranlarda olduğu gibi ayrı bir arka aydınlatmaya ihtiyaç duyulmaz. Bu yapı yüksek kontrastlı ve net görüntüler elde edilmesine yardımcı olur.

OLED ekranlar özellikle küçük boyutlu kullanıcı arayüzleri, sensör göstergeleri ve taşınabilir elektronik projelerde yaygın olarak tercih edilir.

128x64 Piksel Çözünürlük

Modül 128 piksel yatay ve 64 piksel dikey çözünürlüğe sahiptir.

128 × 64 = 8192 Piksel

Bu çözünürlük sayesinde birden fazla satır metin, sayısal değerler, küçük ikonlar, durum göstergeleri ve basit grafikler aynı ekran üzerinde görüntülenebilir.

I2C Haberleşme

Ekran modülü mikrodenetleyici ile I2C haberleşme protokolü üzerinden iletişim kurar. I2C sayesinde veri haberleşmesi için temel olarak yalnızca iki sinyal hattı kullanılır:

• SDA: Seri veri hattı
• SCL: Seri saat hattı

Bunlara ek olarak modülün çalışması için VCC ve GND bağlantıları kullanılır.

I2C haberleşmesinin önemli avantajlarından biri mikrodenetleyicide daha az GPIO pini kullanmasıdır.

Pin Bağlantıları

• VCC: Modül besleme girişi
• GND: Toprak bağlantısı
• SCL: I2C saat sinyali
• SDA: I2C veri sinyali

Pin sıralaması farklı üretici veya PCB revizyonlarında değişebileceği için bağlantı yapılırken modül üzerindeki baskı işaretleri esas alınmalıdır.

I2C Adresi

Bu tip OLED ekranlarda yaygın olarak 0x3C veya 0x3D gibi I2C adresleri kullanılabilir.

Ancak adres kullanılan kontrolcüye ve PCB tasarımına göre değişebileceğinden programlama öncesinde bir I2C Scanner uygulamasıyla gerçek adresin kontrol edilmesi önerilir.

Arduino ile Kullanım

1.3" OLED ekran Arduino Uno, Nano, Mega ve diğer Arduino uyumlu kartlarla I2C üzerinden kullanılabilir.

Ekranın SDA ve SCL pinleri mikrodenetleyicinin ilgili I2C pinlerine bağlandıktan sonra kullanılan OLED kontrolcüsüne uygun kütüphane üzerinden metin ve grafik gösterimi yapılabilir.

Programlamada Adafruit GFX, U8g2 ve kontrolcüye uygun OLED kütüphaneleri tercih edilebilir.

ESP32 ile Kullanım

ESP32 kartlarıyla birlikte kullanıldığında ekran üzerinden WiFi bağlantı durumu, IP adresi, sensör verileri, sıcaklık, nem, sistem durumu veya kullanıcıya yönelik kısa bilgiler gösterilebilir.

ESP32'nin I2C pinleri yazılım üzerinden farklı GPIO'lara atanabildiğinden proje tasarımında esneklik sağlar.

ESP8266 ile Kullanım

ESP8266 tabanlı geliştirme kartlarında da I2C üzerinden kullanılabilir. Özellikle küçük IoT cihazlarında internet bağlantısı ve ekran göstergesinin aynı projede kullanılması için uygundur.

STM32 ile Kullanım

STM32 mikrodenetleyicilerin I2C çevre birimleri üzerinden OLED modülle haberleşme sağlanabilir. STM32CubeIDE veya farklı geliştirme ortamları kullanılarak metin, grafik ve sensör verileri ekranda görüntülenebilir.

Ekranda Neler Gösterilebilir?

• Sıcaklık ve nem değerleri
• Gerilim ve akım ölçümleri
• Batarya seviyesi
• WiFi bağlantı durumu
• IP adresi
• Sensör verileri
• Sayaç ve zaman bilgileri
• Menü ve kullanıcı arayüzleri
• Küçük ikonlar
• Basit çizgi ve sütun grafikleri
• Sistem uyarıları

Sensör Projelerinde Kullanım

OLED ekran sensörlerden alınan verilerin doğrudan cihaz üzerinde görüntülenmesi için kullanılabilir.

Örneğin DHT11, DHT22, BME280 veya benzeri sensörlerden alınan sıcaklık ve nem değerleri mikrodenetleyici tarafından okunarak OLED ekranda gösterilebilir.

Grafik ve İkon Gösterimi

128x64 piksel çözünürlük sayesinde yalnızca yazı değil, küçük bitmap görseller, ikonlar, çizgiler, çerçeveler ve grafikler de görüntülenebilir.

Bu özellik batarya göstergesi, WiFi sinyal ikonu, sensör göstergesi veya basit menü arayüzleri tasarlamak için kullanılabilir.

Düşük Pin Kullanımı

SPI ekranlara kıyasla I2C bağlantısının önemli avantajlarından biri daha az mikrodenetleyici pini kullanmasıdır.

SDA ve SCL olmak üzere iki haberleşme hattı kullanıldığı için diğer GPIO pinleri sensör, röle, motor sürücü veya farklı çevre birimleri için kullanılabilir.

Çalışma Gerilimine Dikkat

1.3" OLED modüllerin besleme devresi üreticiye göre farklılık gösterebilir. Bazı kartlar yalnızca 3.3V seviyelerinde çalışırken bazı modüllerde 5V giriş kullanımına uygun regülatör ve devre elemanları bulunabilir.

Bu nedenle VCC bağlantısı yapılmadan önce kullanılan modülün çalışma gerilimi kontrol edilmelidir.

OLED Ekranlarda Uzun Süreli Görüntü Kullanımı

OLED ekranlarda aynı görüntünün uzun süre ve sürekli olarak yüksek parlaklıkta gösterilmesi zaman içerisinde piksel yaşlanmasına ve kalıcı görüntü izlerine neden olabilir.

Uzun süre çalışan projelerde ekran parlaklığının uygun seviyede tutulması, ekran içeriğinin zaman zaman değiştirilmesi veya kullanılmadığı zaman ekranın kapatılması faydalı olabilir.

Programlama Sırasında Dikkat Edilmesi Gerekenler

OLED ekranın doğru görüntü vermesi için yazılımda kullanılan ekran çözünürlüğü, sürücü kontrolcüsü ve I2C adresi gerçek modülle uyumlu olmalıdır.

Örneğin yazılım SSD1306 için hazırlanmışken fiziksel ekranda farklı bir kontrolcü bulunuyorsa görüntü kayması, eksik görüntü veya hiç görüntü alınamaması gibi durumlar oluşabilir.

Bağlantı Yaparken Dikkat Edilmesi Gerekenler

• VCC ve GND bağlantıları doğru yapılmalıdır
• SDA ve SCL hatları karıştırılmamalıdır
• Modülün çalışma gerilimi kontrol edilmelidir
• I2C adresi yazılımla uyumlu olmalıdır
• Doğru OLED sürücü kütüphanesi kullanılmalıdır
• Pin sıralaması PCB üzerindeki işaretlerden kontrol edilmelidir
• Uzun bağlantı kablolarında I2C haberleşme kararlılığı dikkate alınmalıdır

Kullanım Alanları

• Arduino projeleri
• ESP32 projeleri
• ESP8266 IoT uygulamaları
• STM32 projeleri
• Raspberry Pi uygulamaları
• Sensör veri ekranları
• Sıcaklık ve nem göstergeleri
• Batarya seviye göstergeleri
• Mini kullanıcı arayüzleri
• Robotik projeler
• Akıllı ev sistemleri
• Taşınabilir elektronik cihazlar
• IoT sensör düğümleri
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet 1.3" 128x64 I2C OLED Ekran Modülü
