100K Potansiyometre – 3 Pin Döner Tip Ayarlı Direnç

100KΩ potansiyometre, direnç veya çıkış geriliminin döner mil yardımıyla ayarlanmasını sağlayan 3 pinli elektronik devre elemanıdır. Gerilim bölücü, analog kontrol, ses seviyesi, eşik ayarı ve çeşitli elektronik projelerde kullanılabilir.

Teknik Özellikler

• Direnç Değeri: 100KΩ
• Pin Sayısı: 3
• Tip: Döner potansiyometre
• Çalışma Yapısı: Ayarlanabilir direnç / gerilim bölücü
• Orta Pin: Sürgü (Wiper) bağlantısı
• Yan Pinler: Direnç yolunun sabit uçları
• Arduino ve mikrodenetleyici analog giriş uygulamalarında kullanılabilir

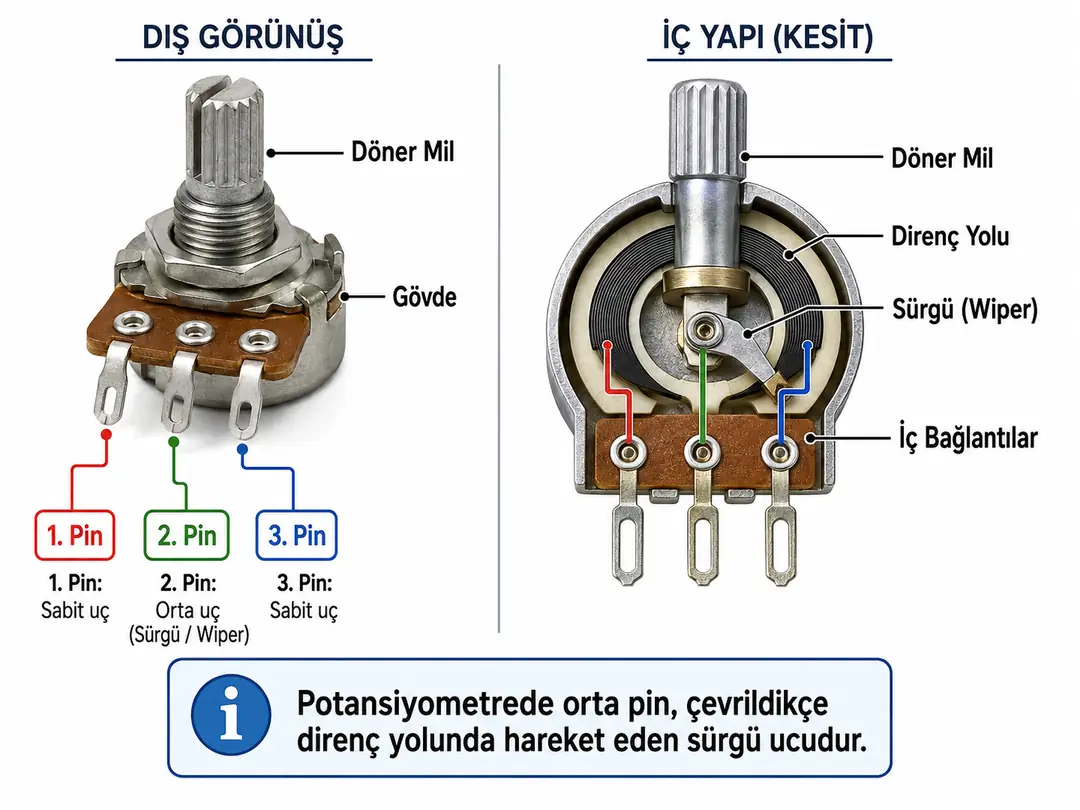

Potansiyometrenin Pinleri ve İç Yapısı

Potansiyometrenin iki yan pini iç kısımdaki direnç yolunun sabit uçlarıdır. Ortadaki pin ise hareketli sürgü (wiper) bağlantısıdır. Mil çevrildiğinde sürgü direnç yolu üzerinde hareket eder ve orta pin ile yan pinler arasındaki direnç değerleri değişir.

100KΩ değeri, iki dış pin arasındaki toplam nominal direnç değerini ifade eder. Mil çevrildikçe orta pinin bir dış pine olan direnci artarken diğer dış pine olan direnci azalır.

Arduino ile LED Parlaklık Kontrolü

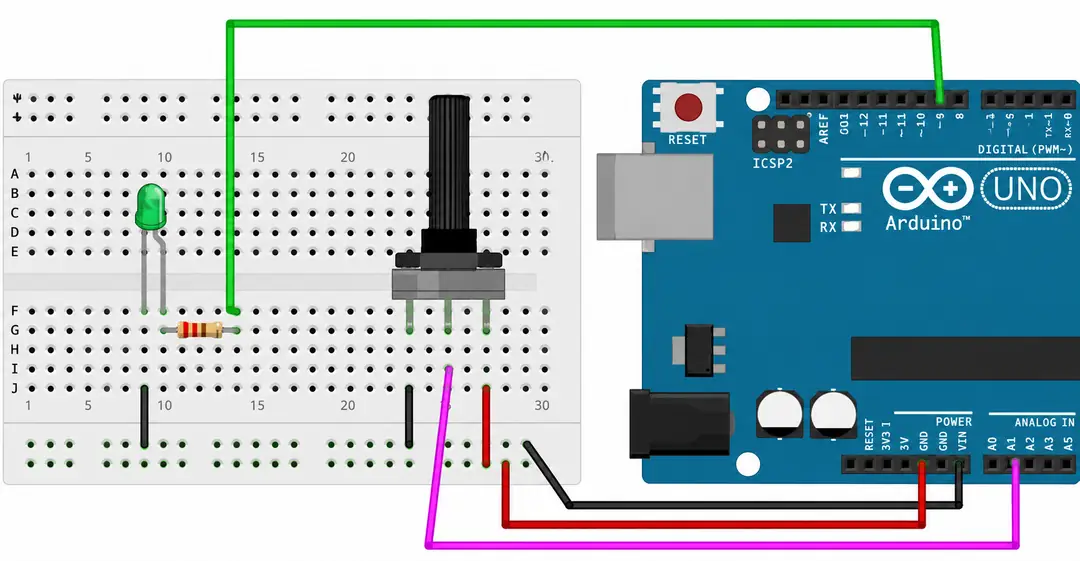

Görselde potansiyometrenin iki dış pini Arduino'nun 5V ve GND hatlarına, orta pini ise analog girişe bağlanmıştır. Mil çevrildiğinde orta pindeki gerilim değişir. Arduino bu gerilim değişimini analog giriş üzerinden okuyarak PWM çıkışı ile LED parlaklığını kontrol eder.

100KΩ potansiyometre ile LED parlaklığı uygun Arduino kodu kullanılarak düşük seviyeden maksimum seviyeye kadar ayarlanabilir. Potansiyometrenin 100KΩ olması teorik parlaklık ayar aralığını küçültmez; çünkü burada önemli olan potansiyometrenin oluşturduğu gerilim oranıdır.

100KΩ, 1KΩ, 10KΩ veya 47KΩ potansiyometrelere göre daha yüksek dirençli olduğu için 5V ve GND arasından daha az akım çeker. Buna karşılık analog girişe uygulanan sinyalin kaynak empedansı yükselir. Bu nedenle Arduino ile hassas analog ölçüm yapılırken 10KΩ gibi daha düşük değerli potansiyometreler daha uygun olabilir.

LED parlaklığı gibi yavaş değişen ve çok yüksek ölçüm hassasiyeti gerektirmeyen kontrol uygulamalarında 100KΩ potansiyometre kullanılabilir. Analog değerde küçük dalgalanmalar oluşması durumunda yazılımsal ortalama alma veya uygun bir filtreleme yöntemi kullanılabilir.

Bağlantı ve Programlama

• Bir dış pin Arduino 5V hattına bağlanabilir
• Diğer dış pin Arduino GND hattına bağlanabilir
• Orta pin analog girişe bağlanır
• Potansiyometre gerilim bölücü olarak kullanılır
• LED, uygun seri direnç ile PWM destekli dijital çıkışa bağlanır
• Analog girişten okunan değer PWM çıkışına dönüştürülerek parlaklık kontrolü yapılır

Kullanım Alanları

• Arduino ve mikrodenetleyici analog kontrol uygulamaları
• LED parlaklık ayarı
• Ses seviyesi kontrol devreleri
• Referans gerilimi ayarlama
• Sensör eşik değeri ayarlama
• Zamanlama ve osilatör devrelerinde ayar
• Kontrol ve ölçüm devreleri
• Elektronik deney ve eğitim projeleri
• Hobi ve prototip uygulamaları

Ek Bilgiler

• 100KΩ değeri iki dış pin arasındaki toplam nominal direnç değeridir
• Orta pin hareketli sürgü bağlantısıdır
• 100KΩ potansiyometre düşük değerli potansiyometrelere göre besleme hattından daha az akım çeker
• Yüksek direnç değeri nedeniyle hassas analog ölçümlerde gürültü ve küçük okuma dalgalanmalarına daha açık olabilir
• Potansiyometre değeri LED'in maksimum parlaklığını doğrudan belirlemez
• LED uygulamasında potansiyometre LED'e doğrudan seri bağlanmak yerine Arduino için analog kontrol elemanı olarak kullanılmaktadır
• Ürün görünümü üretim partisine göre küçük farklılıklar gösterebilir

Paket İçeriği

• 1 Adet 100KΩ Potansiyometre
