200R 1/4W Direnç

200 Ohm direnç değerine ve 0.25W güç kapasitesine sahip aksiyel bacaklı sabit dirençtir. Akım sınırlama, LED bağlantıları, transistör devreleri ve sinyal düzenleme uygulamalarında kullanılabilir.

Teknik Özellikler

• Direnç Değeri: 200 Ohm (200R)
• Güç Kapasitesi: 0.25W (1/4 Watt)
• Tolerans: ±%5
• Yapı: Sabit direnç
• Bacak Tipi: Aksiyel
• Bağlantı Yönü: Kutupsuz

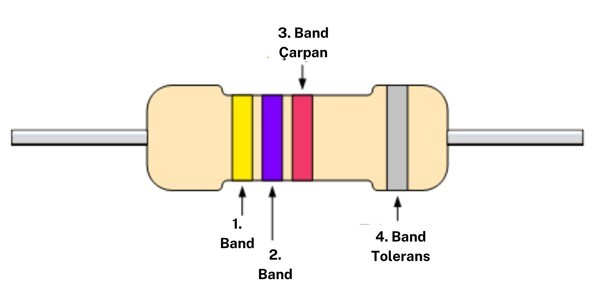

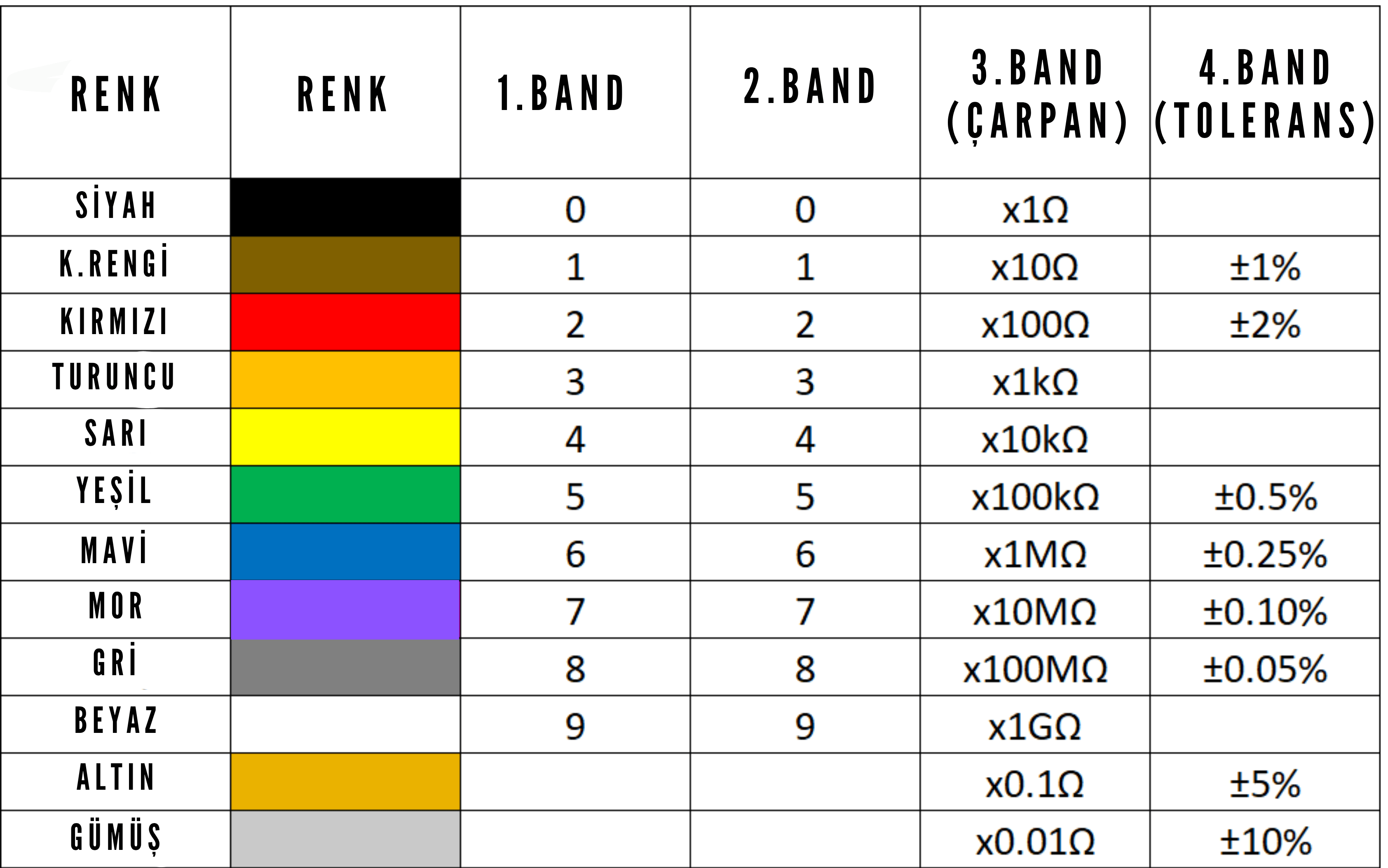

200 Ohm Direnç Renk Kodu

Dört bantlı 200 Ohm ±%5 direnç için renk sıralaması Kırmızı – Siyah – Kahverengi – Altın şeklindedir. Kırmızı bant 2, siyah bant 0, kahverengi bant ×10 çarpanını ve altın bant ±%5 toleransı gösterir. Hesaplama: 20 × 10 = 200 Ohm.

Bağlantı ve Kullanım

• Aksiyel bacakları kullanılarak breadboard, pertinaks veya baskı devre kartına bağlanabilir
• Kutupsuz yapısı sayesinde devreye iki yönde de takılabilir
• Arduino ve mikrodenetleyici çıkışlarında akım sınırlama amacıyla kullanılabilir
• LED devrelerinde kullanılacak direnç değeri besleme gerilimi, LED ileri yön gerilimi ve hedef akıma göre hesaplanmalıdır
• Lehimleme sırasında direnç gövdesi uzun süre yüksek sıcaklığa maruz bırakılmamalıdır
• Direnç üzerinde oluşacak güç 0.25W değerini aşmamalıdır

Breadboard Üzerinde Kullanım Örneği

Direnç, breadboard üzerindeki farklı bağlantı sıraları arasına yerleştirilerek devreye seri veya paralel bağlanabilir. Kutupsuz olduğu için bağlantı yönü önemli değildir. Görsel temsilidir; kullanılacak direnç değeri devrenin gerilim, akım ve güç gereksinimine göre seçilmelidir.

Kullanım Alanları

• LED akım sınırlama devreleri
• Arduino ve mikrodenetleyici projeleri
• Transistör baz bağlantıları
• Dijital çıkış ve gösterge devreleri
• Sinyal düzenleme ve devre koruma uygulamaları
• Elektronik prototip ve onarım çalışmaları

Ek Bilgiler

• LED devrelerinde direnç değeri devrenin çalışma koşullarına göre seçilmelidir
• Direnç üzerinde oluşacak güç kaybı uygulama öncesinde hesaplanmalıdır
• Fiziksel renk, gövde ölçüsü ve bant görünümü üretim partisine göre değişebilir

Paket İçeriği

• 1 Adet 200R 1/4W Direnç
